Морозилка или парилка? Обзор и тестирование процессорного кулера ARCTIC Freezer i30

E-mail Печать

Сегодня пятница, но завтра, как ни странно, не выходной день. Но сей прискорбный факт не остановит меня от публикации обещанного материала о кулере производства компании ARCTIC, что предназначен для охлаждения современных процессоров Intel. Название изделия - Freezer i30, довольно символично, не правда ли? Сегодня, уважаемые читатели, мы узнаем, каков он в деле.































Данный кулер пришёл ко мне вместе с Accelero Twin Turbo II в одной коробке, которая была повреждена во время транспортировки компанией FedEX. Девайсы не пострадали, чего не скажешь об упаковке Freezer i30, посмотрите на фото в правый нижний угол:

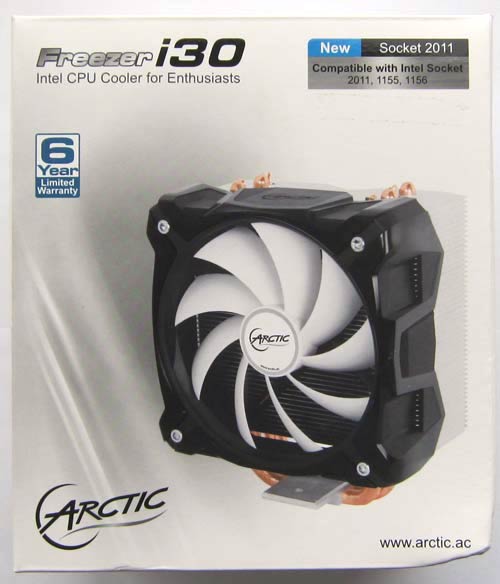

Упаковка ARCTIC Freezer i30, фото 1



Как видно по лицевой стороне упаковки, данный кулер от ARCTIC совместим только с процессорами Intel: LGA1155/1156 и 2011, поддержки LGA1366 нет, как ни странно. Скажу сразу, в арсенале компании-производителя имеется идентичный кулер, но для процессоров AMD, он называется A30. Оба кулера относительно новые, ибо представлены в начале текущего года. Они являются самыми производительными системами охлаждения процессоров от ARCTIC, наравне с Freezer 13 PRO. Общий вес Freezer i30 (кулер, коробка и комплект поставки) составляет 1400 граммов.







Одна из боковых сторон упаковки:



Упаковка ARCTIC Freezer i30, фото 2



На ней содержится схематичное изображение состава кулера, а также даны спецификации изделия.







Обратная сторона коробки содержит следующую информацию:



Упаковка ARCTIC Freezer i30, фото 3



Нам рассказывается, насколько Freezer i30 эффективнее и тише стокового (BOX) кулера процессоров Intel, расписаны "фичи" системы охлаждения, да сказано что гарантия на изделие составляет аж 6 лет.







Ещё одна боковая часть коробки содержит информацию о Freezer i30 на девяти языках, русского среди которых нет:



Упаковка ARCTIC Freezer i30, фото 4



Текст дублирует тот, что мы видели на задней стороне коробки и не представляет особого интереса.







Коробка кулера открывается сверху. Вот что увидит человек, сделавший это впервые:



"Внутренности" упаковки ARCTIC Freezer i30



На деле, там ещё должна лежать сверху инструкция, но я её уже вытащил Улыбаюсь







Внутри коробки нет никакой защиты для кулера, кроме двух пластиковых прозрачных креплений, в которых также (помимо самого кулера) были и аксессуары:



Пластиковые держатели







Пакетики с крепёжными аксессуарами, уважаемые читатели:



Крепёжные аксессуары из комплекта кулера ARCTIC

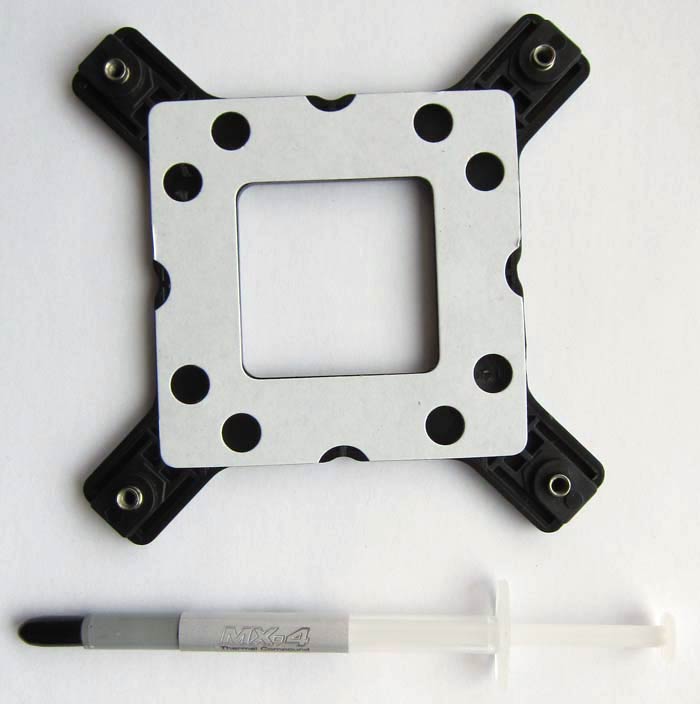

На фото ниже показан бэкплейт с тюбиком термопасты ARCTIC MX-4:



Бэкплейт и термопаста из комплекта кулера ARTCIC









Инструкция по установке кулера двусторонняя, одна сторона показывает процесс инсталляции изделия на процессоры LGA2011, а другая - на LGA1155/1156:



Инструкция к ARCTIC Freezer i30

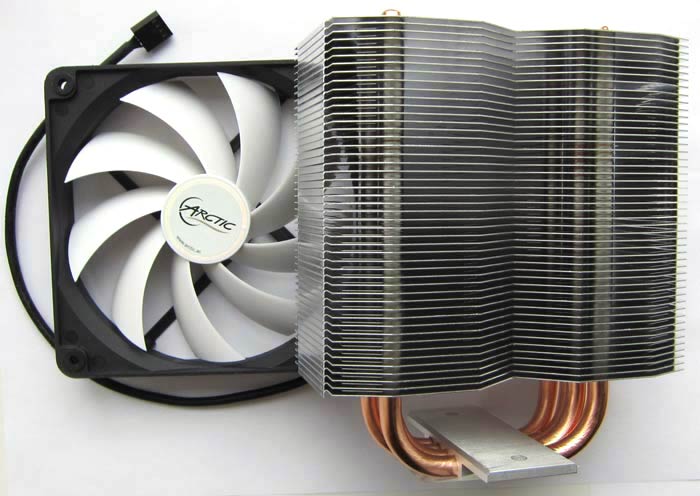

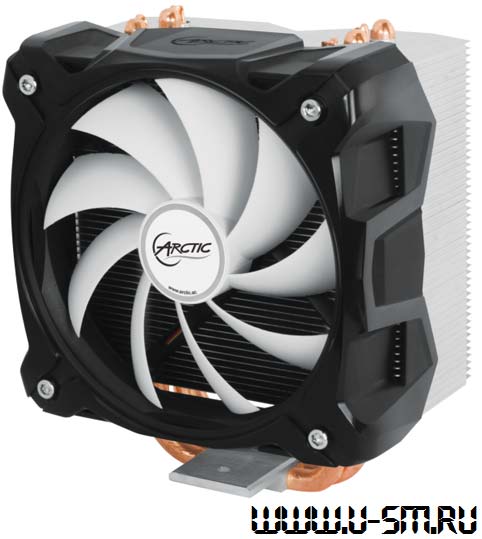

А вот и сам кулер Freezer i30, вид с фронта:



Внешний вид ARCTIC Freezer i30



На радиатор установлен 120х120х25мм вентилятор ARCTIC F12, управляемый по методу ШИМ, скорость вращения его лопастей составляет 300-1350 об/мин при уровне шума в 0.3 сон.







Вид сбоку:



ARCTIC Freezer i30, вид сбоку



Количество алюминиевых пластин в радиаторе равно 48, толщина каждой - 0.5мм.







Вид сверху:



ARCTIC Freezer i30, вид сверху

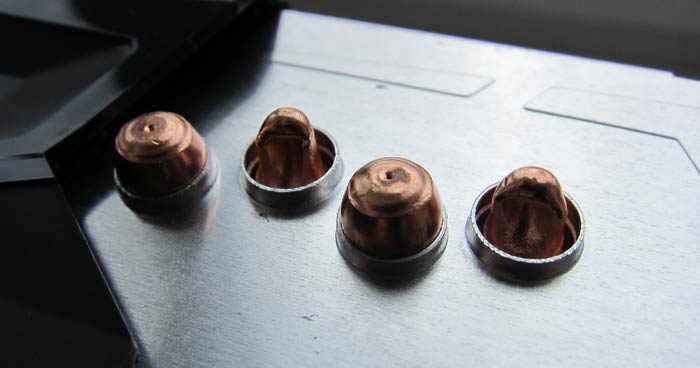

Теплотрубки, выходящие из верхней части радиатора, крупным планом:



Теплотрубки ARCTIC Freezer i30



Теплотрубок четыре штуки, диаметр каждой - 8мм, они не никелированы.

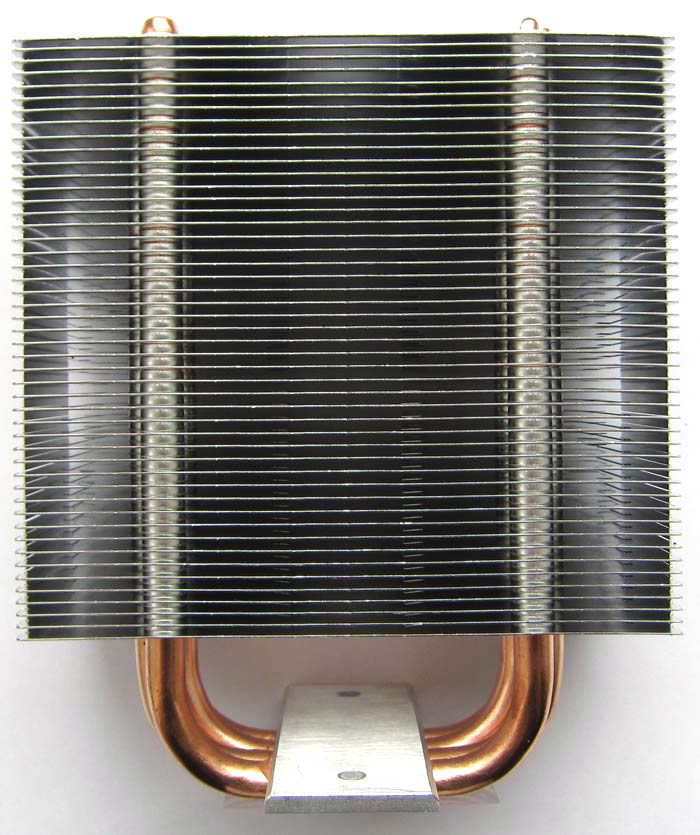

Если снять пластиковый кожух-крепление с вентилятором, увидим такую картину:



Радиатор ARCTIC Freezer i30, фото 1



Радиатор ARCTIC Freezer i30, фото 2



Габариты изделия следующие: 100 (длина) x 139 (ширина) x 161 (высота)мм, весит конструкция 905 граммов. Сообщается, что Freezer i30 способен отвести до 320 ватт тепла с процессора.







Радиатор, вид сбоку:



Радиатор ARCTIC Freezer i30, фото 3



Боковая часть радиатора (каждой из его пластин) загнута таким образом, чтобы воздух не выходил по сторонам, а продувал большую часть длины алюминиево-медного изделия.







Радиатор, вид сверху:



Радиатор ARCTIC Freezer i30, фото 4



Из-за формы радиатора и отсутствия в нём отверстий для крепёжных скоб, будет непросто поставить на него второй 120мм вентилятор.

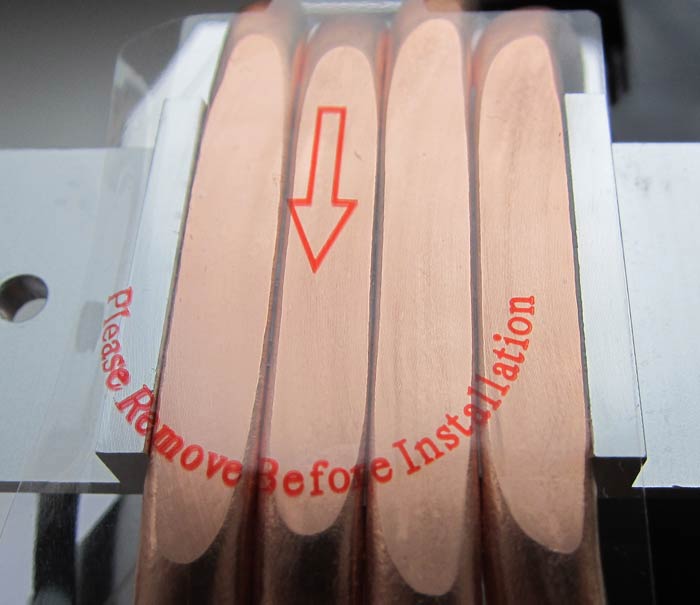

Основание изделия покрыто плёнкой, предупреждающей о том, что неплохо бы её удалить перед установкой изделия на процессор:



Основание кулера ARCTIC









Для сравнения габаритов радиатора и 120мм вентилятора, я сфотографировал их вместе:



Радиатор и вентилятор вместе

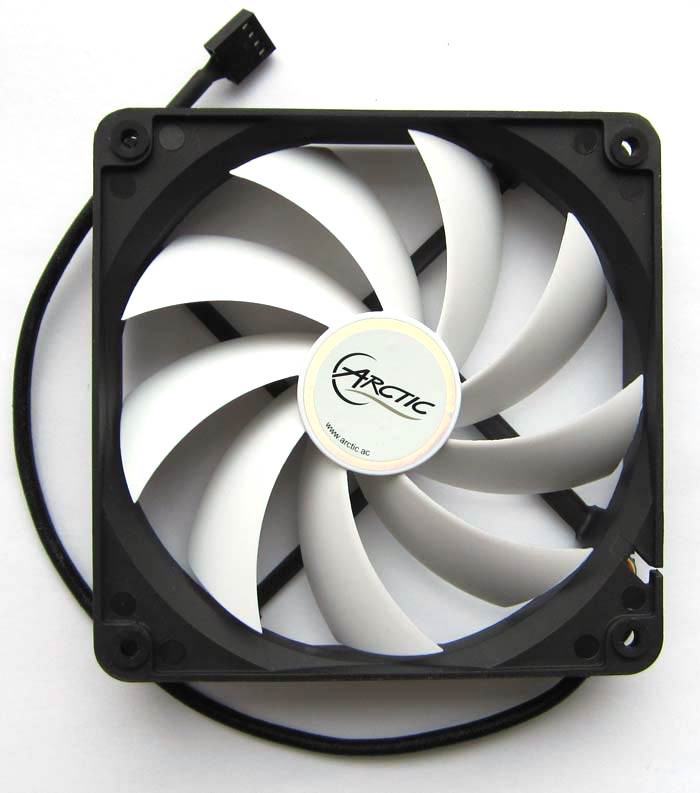

Вентилятор F12 крупным планом, вид спереди и сзади:



Вентилятор F12, фото 1



Вентилятор F12, фото 2



Подключение осуществляется по 4-х пиновому коннектору. В основе вентиляторов - гидродинамические подшипники. На каждой из сторон вентилятора, в местах креплений, находятся резиновые антивибрационные прокладки, что должны снизить шум от работающего изделия.





Вот как выглядят эти прокладки, крупным планом:



Корректно приклеенная антивибрационная прокладка



Некорректно приклеенная антивибрационная прокладка



Не все из них наклеены ровно, но с работой своей они справляются.







Не знаю, нужно ли это кому-то, но вот информация с задней стороны вентилятора крупным планом:



Некоторые данные о вентиляторе F12

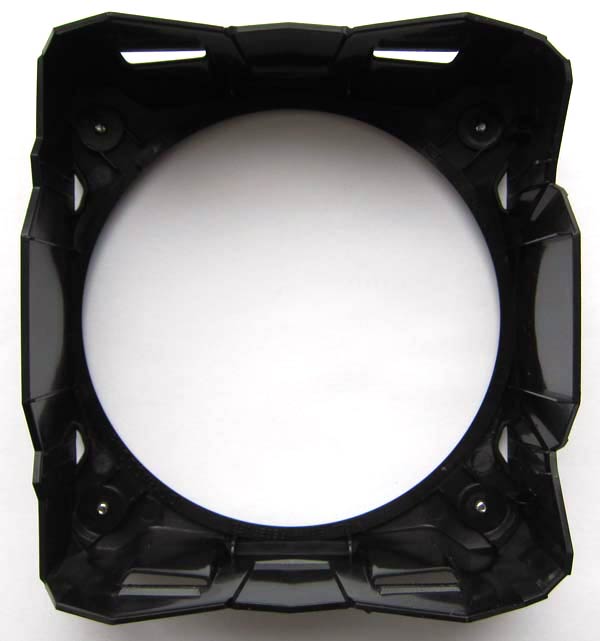

Далее показана пластиковая крепёжная рамка, в которую помещается вентилятор (причём он там никак не закрепляется, винтики на лицевой панели кожуха - чистая бутафория), а уже после закрепляется на радиаторе:



Крепёжный пластиковых кожух кулера Freezer i30



Крепёжный пластиковых кожух кулера Freezer i30, фото номер 2







Бэкплейт крупным планом:



Добротно сделанный бэкплейт



Не знаю точно, из чего он сделан, но по ощущениям, он вполне крепкий, а потому со своими обязанностями справится.









4-х граммовый шприц с термопастой ARCTIC MX-4:



Хорошо зарекомендовавшая себя термопаста ARCTIC MX-4

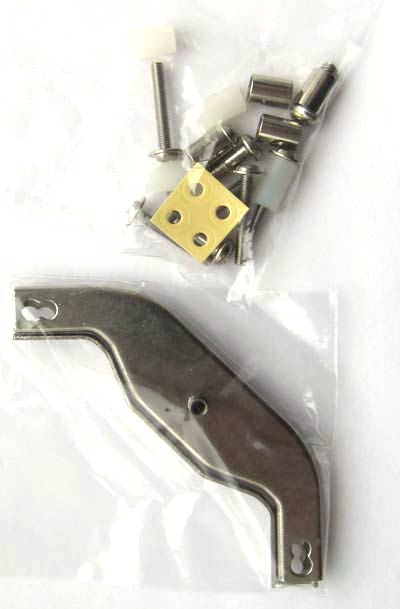

Крепёжные аксессуары вынуты из пакетика, полюбуйтесь:



Крепёжные аксессуары из комплекта кулера ARCTIC, фото 2

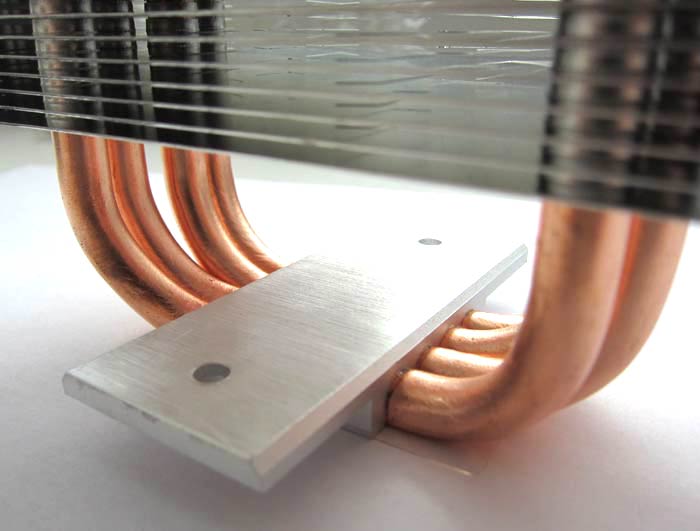

Фото обратной стороны основания радиатора:



Нижняя часть радиатора



Два отверстия в металлической пластине на фото выше будут играть ключевую роль в деле установки кулера на процессор.

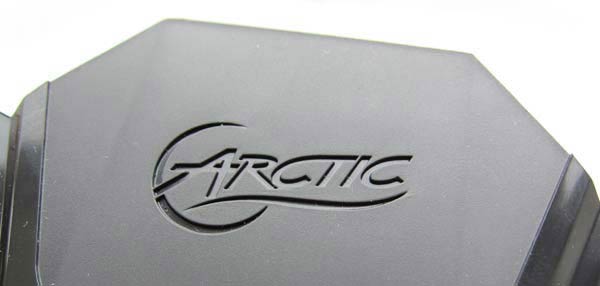

ARCTIC, как и другие компании, обожает свой логотип и помещает его, по-возможности, куда только можно:



Логотип ARCTIC









Устанавливаться кулер ARCTIC Freezer i30 будет на процессор Intel Core i5-2500K, вот его ("камушка") фото (в сокете системной платы):



Славный процессор Core i5-2500K

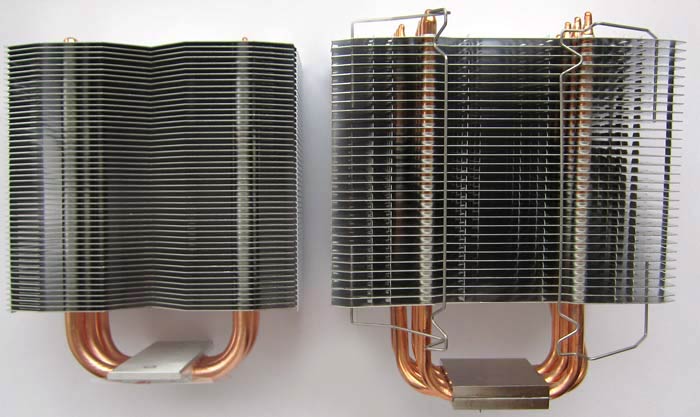

Противником Freezer I30 станет могучий Thermalright Macho HR-02, прошу визуально сравнить габариты изделий:

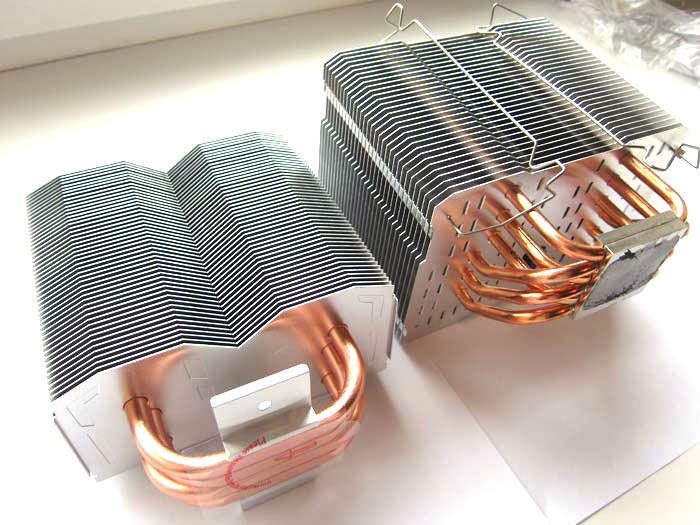

Слева Freezer i30, справа - Thermalright Macho



Ещё одно фото Freezer i30 и Thermalright Macho

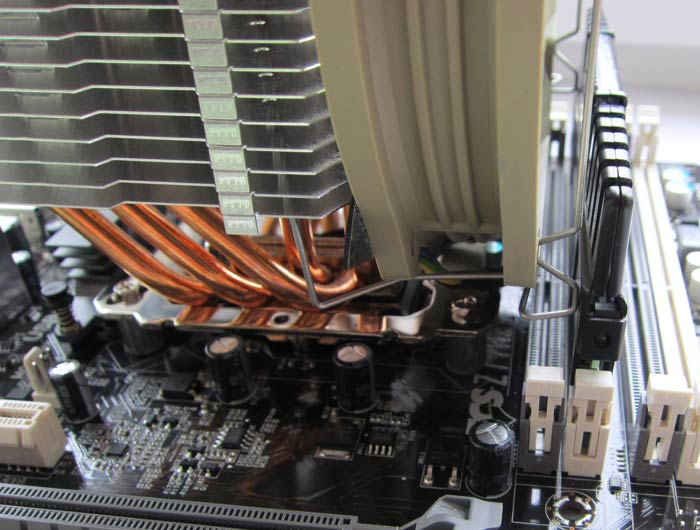

У Macho, из-за его габаритов, есть известная проблема - перекрытие первого слота для оперативной памяти:



Первый слот оперативной памяти перекрывается крепёжной скобой



Будет ли такая же неприятность у i30? Узнаем позже, камрады.









Тестовый ПК с Macho HR-02 собран. На момент фотографирования я ещё не знал, что он не заведётся Улыбаюсь:



ПК с Macho собран, жаль, что не работает!



Почему не заведётся? БП на фото выше (FSP на 700 ватт) почему-то несовместим с новой системной платой ECS Z77H2-A3D, так что пришлось срочно переставлять блок питания с файлопомойки, благо там он вполне себе хорош для недорогого устройства.











Установка кулера ARCTIC Freezer i30





Установка творения ARCTIC должна начаться с подготовки бэкплейта. Дело в том, что на него нанесена липкая плёнка, с которой нужно удалить верхнюю защитную часть (не липкую), прежде чем прикреплять бэкплейт к системной плате:

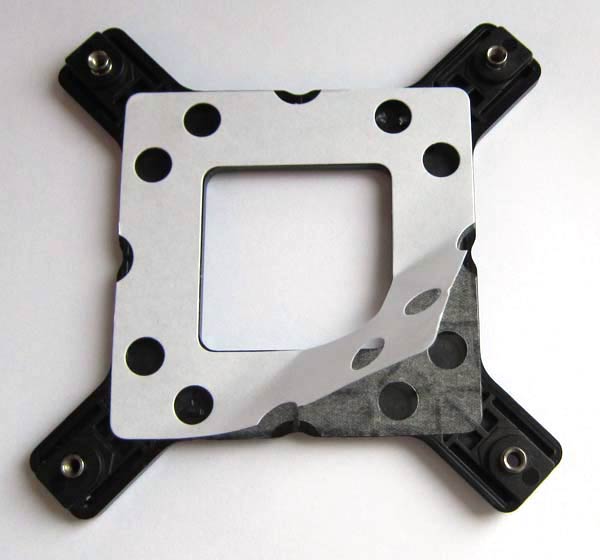

Вот так отклеивается защитная плёнка с липкой поверхности бэкплейта

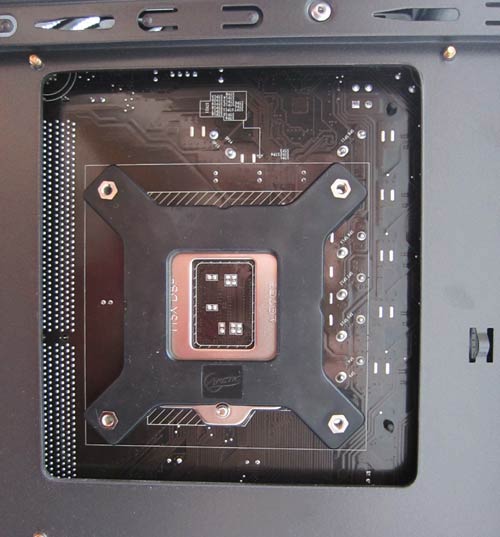

После этой несложной операции можно прилеплять бэкплейт к материнской плате сзади. У меня это выглядело вот так:



Бэкплейт присобачен

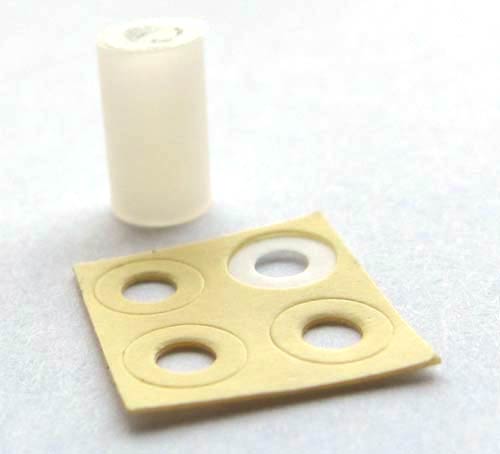

После установки (прилепливания Смеюсь) бэкплейта, нужно начать подготавливать остальные части системы крепления кулера. Необходимо взять пластиковые (или пластмассовые) трубки из комплекта (коих 4 штуки), да ровно нанести на каждую из них двусторонний клейкий материал (с жёлтой бумажки который) с одной стороны:



Одна клейкая штуковина уже на трубке







После чего нужно установить эти трубки на материнскую плату таким образом, чтобы отверстия в трубках совпадали с теми, что имеются на плате:



Все четыре трубки приклеены к материнской плате





После того как трубки будут прилеплены, нужно привинтить две металлические пластины к ним посредством комплектных винтиков:



Установка монтажных пластин



В инструкции особое внимание уделено тому факту, что привинчивать эти пластины к бэкплейту через пластмассовые трубки нужно не на 100%. Я, конечно же, это дело проглядел, потому радиатор на эти пластины никоим образом не устанавливался - пришлось ослаблять прижим пластин.

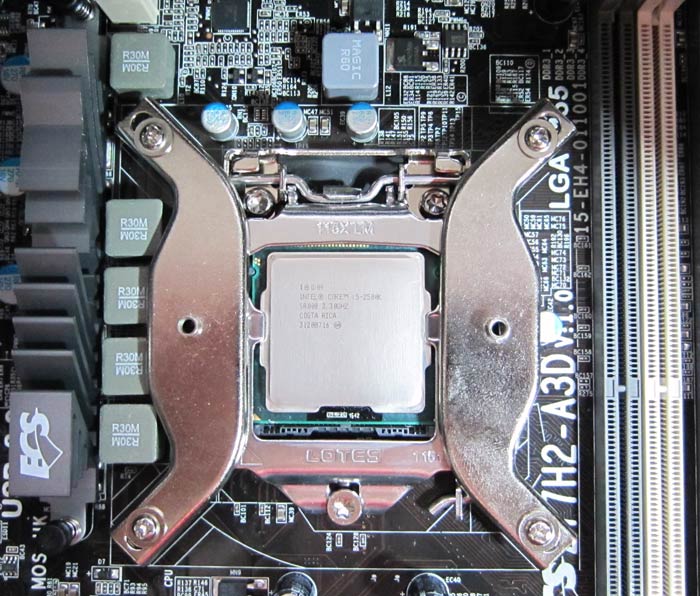

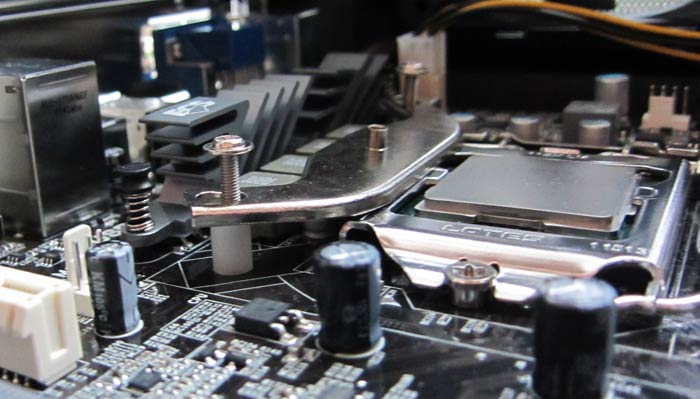

Вот два фото, как должен выглядеть плацдарм для установки Freezer i30:



Монтажные пластины установлены



Монтажные пластины установлены, вид с другого ракурса

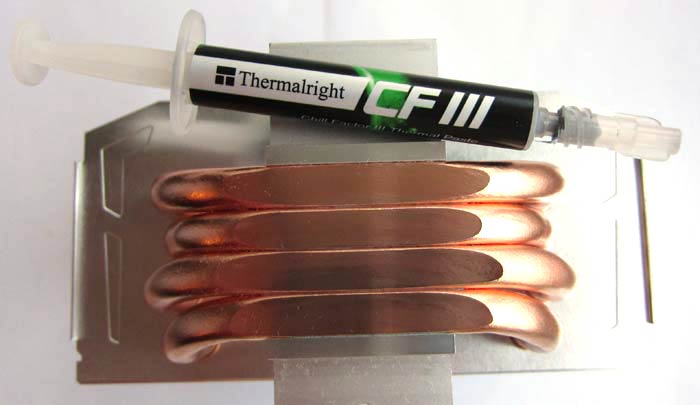

Теперь перейдём непосредственно к самому кулеру. Как для i30, так и для Macho, я задействовал идентичную термопасту - Thermalright Chill Factor III:



Термопаста и основание радиатора

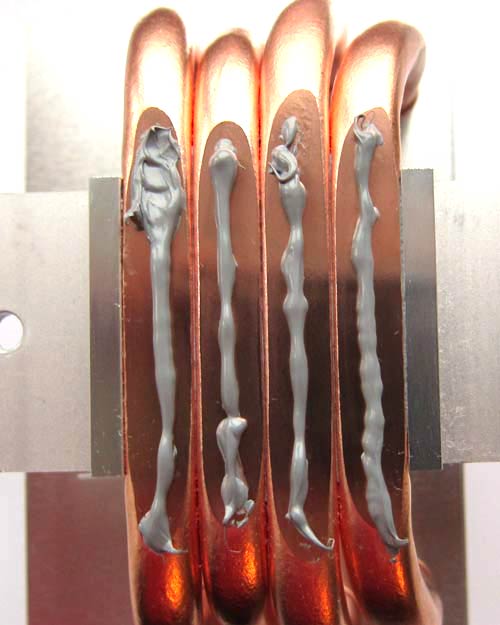

Производитель кулера говорит, что наносить термопасту нужно на каждую из теплотрубок изделия (кстати - основание ровное, теплотрубки расположены очень близко одна к другой, но ни о какой зеркальной полировке речи нет):



Термопаста нанесена на основание радиатора



Наверное, можно было нанести её ещё меньше, всё же количество немалое.

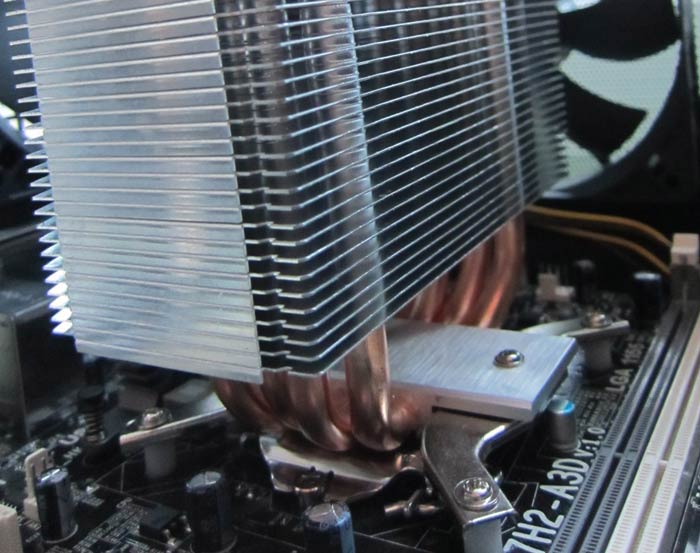

Радиатор прикручен к крепёжным металлическим пластинам, держится всё очень крепко:



Радиатор установлен корректно

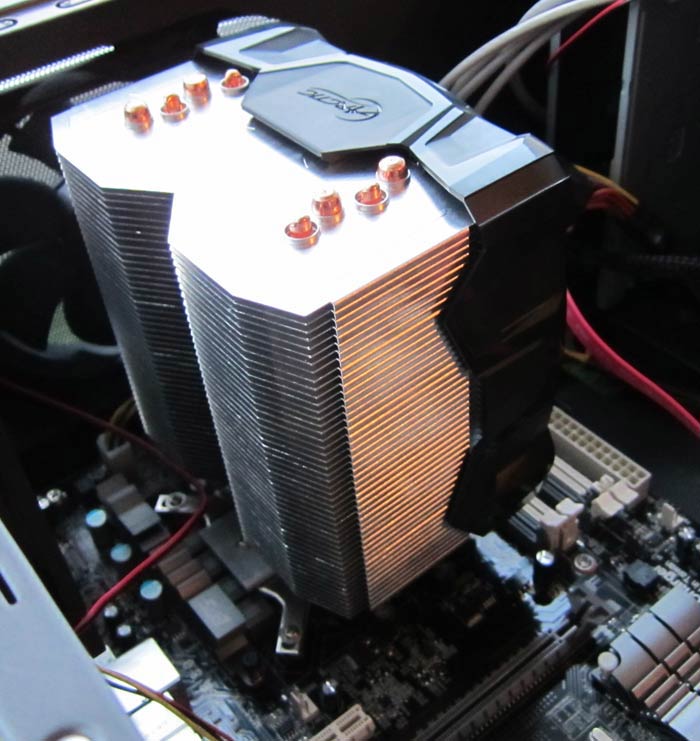

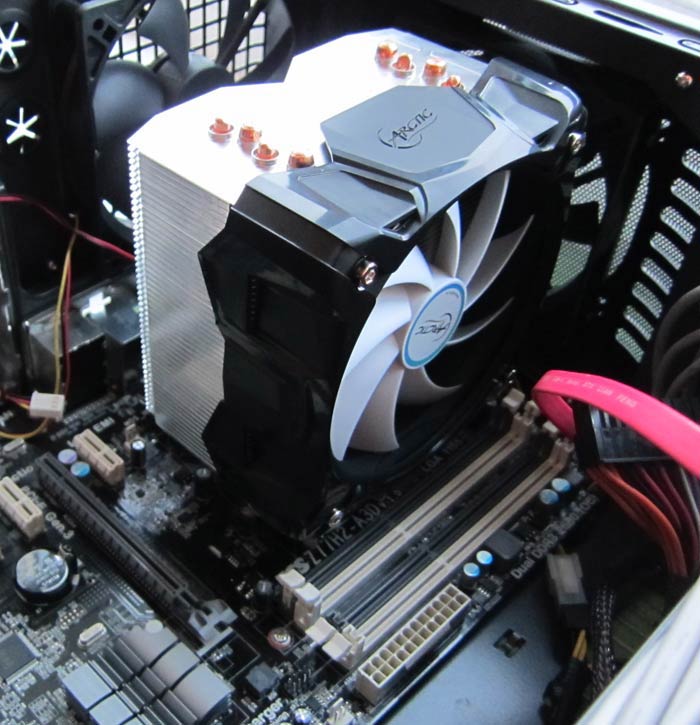

Готовый вид изделия, т.е. пластиковый кожух с 120мм вентилятором установлен на радиатор:



Готовый вид кулера ARCTIC Freezer i30, фото 1



Готовый вид кулера ARCTIC Freezer i30, фото 2



Готовый вид кулера ARCTIC Freezer i30, фото 3

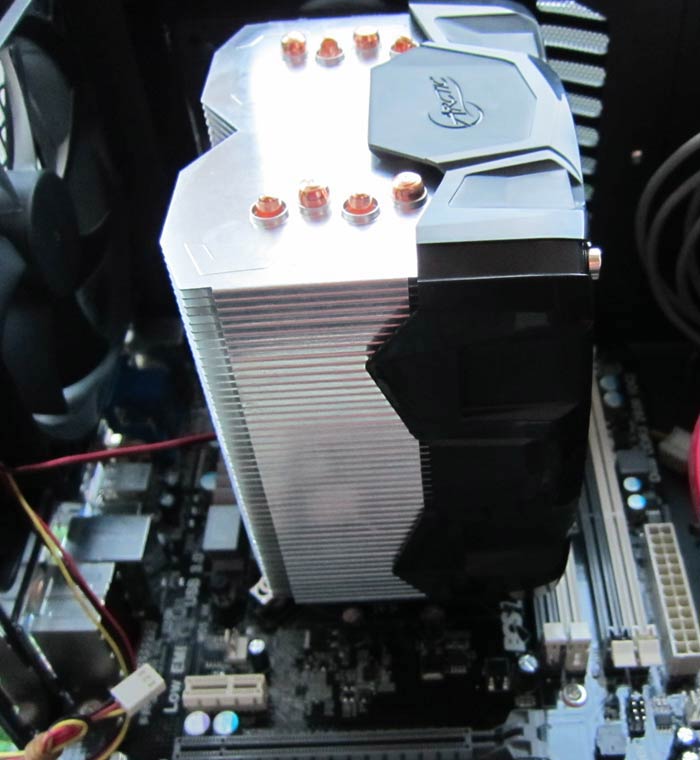

Вот как это выглядит внутри ПК:



Компьютер с кулером ARCTIC Freezer i30 собран успешно



Как видите, БП на этом фото уже стоит другой, а FSP пойдёт на продажу (поправочка - уже продан, ровно как и всё старое железо со второго ПК).









Конфигурация тестового стенда и сами тесты





Материнская плата - ECS Z77H2-A3D с последним доступным BIOS
Процессор - Core i5-2500K на ~стоковой частоте и в разгоне до ~4.2ГГц
Кулеры - ARCTIC Freezer i30 и Thermalright Macho HR-02
Оперативная память - Corsair Vengeance CMZ4GX3M1A1600C9 (4ГБ)
Видеокарта - Nvidia GeForce GTX 280 с Thermalright HR-03 GTX и парой Scythe Gentle Typhoon 120мм
Блок питания - HIPER M500 (500 ватт)
Накопитель - ST3750640NS
Монитор - Iiyama HM204DT A
Корпус - GMC H-80
ОС - Windows XP SP3
Софт - Prime95, Linx, Real Temp, CPU-Z







Я буду тестировать каждый кулер как в простое, так и в нагрузке. Когда тест будет проводиться на разогнанном процессоре, будут лишь тесты в нагрузке. Осуществляться нагрузка будет Prime95 (In-place large FFTs) и Linx (настройки по умолчанию, с максимумом памяти для теста), последними доступными версиями этих программ (чего не скажешь о Real Temp и CPU-Z, ну да это не особо важно) в течении 10 минут. После процессор остаётся в простое, пока его температура не упадёт и не стабилизируется. Комнатная температура во время теста составляла 24-25 градусов по Цельсию, потому погрешность в результатах примерно в 1-1.5 градуса вполне допустима. Скорость вращения лопастей вентиляторов в BIOS была выставлена в положение "нормальная", так что изделия были в одинаковых условиях (хотя эта самая "нормальная" скорость вентиляторов у изделий разная).

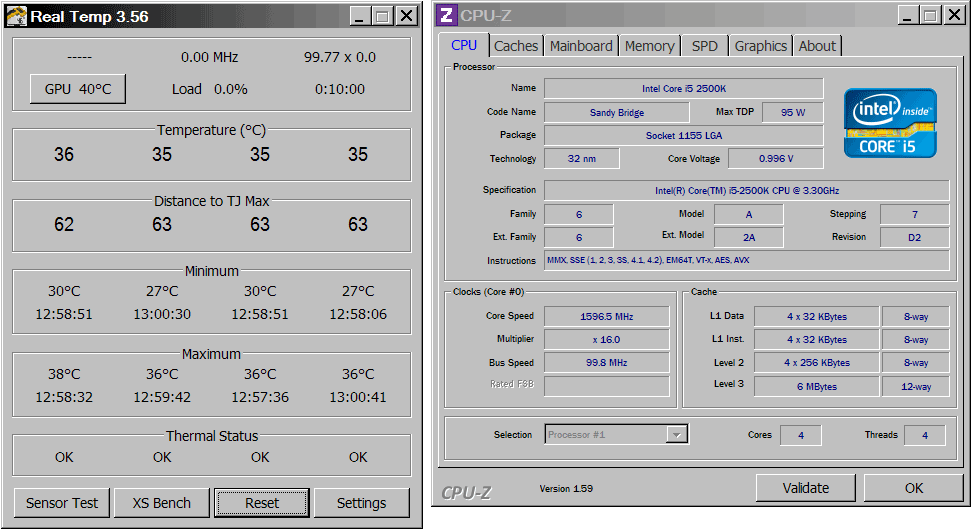

Первый тест - процессор в простое, работает в номинальном режиме. В течении 10 минут на ПК не происходит никакой активности (в том числе выключены фоновые приложения, что могли бы её создавать):



ARCTIC Freezer i30 Thermalright Macho HR-02

Тут и далее скриншоты кликабельны.



Сразу можно увидеть преимущество Macho над Freezer i30. Самое горячее ядро процессора разогрелось до 35 градусов по Цельсию при использовании Macho, а в случае с Freezer i30 была отмечена температура в 38°. Средние текущие температуры отличались, в зависимости от ядра, на 5-7 градусов.

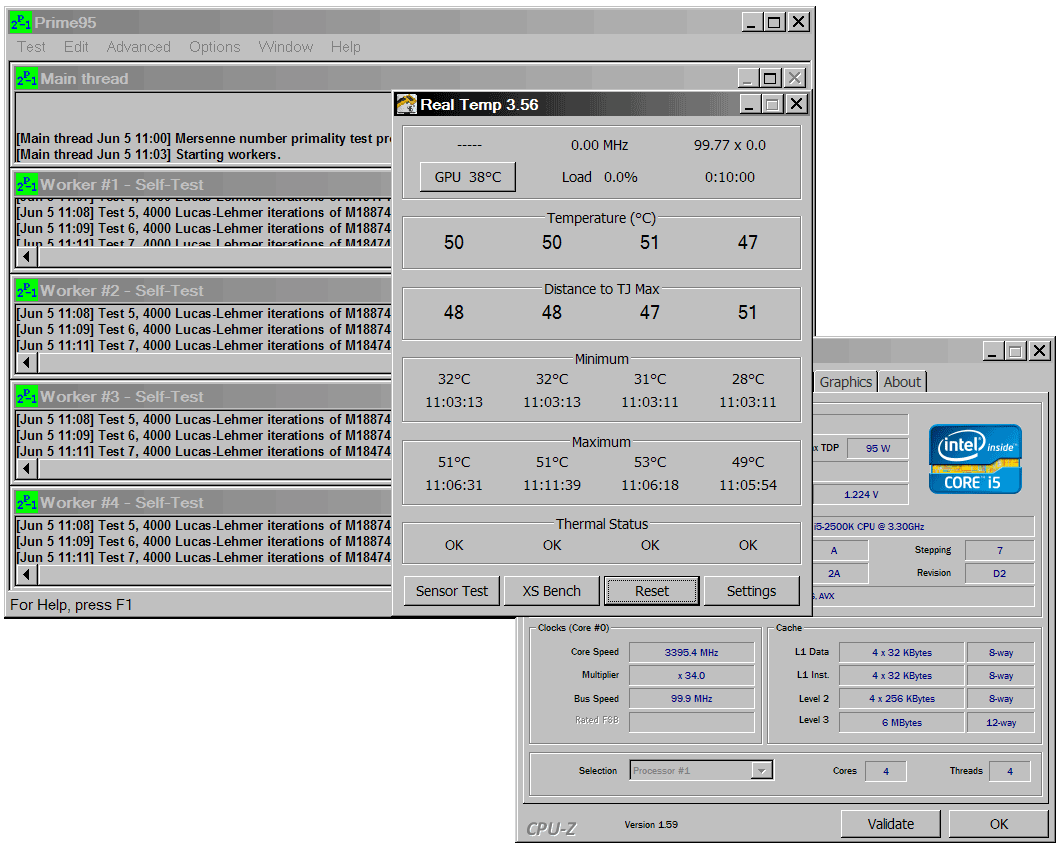

Далее - тест в нагрузке посредством Prime95:



ARCTIC Freezer i30 Thermalright Macho HR-02



Вновь мы видим преимущество Macho. У i30 самое горячее ядро - 53 градуса, у Macho - 47. Немалую разницу можно наблюдать и по текущим температурам, зафиксированным на скриншотах - примерно 5 градусов по всем ядрам.

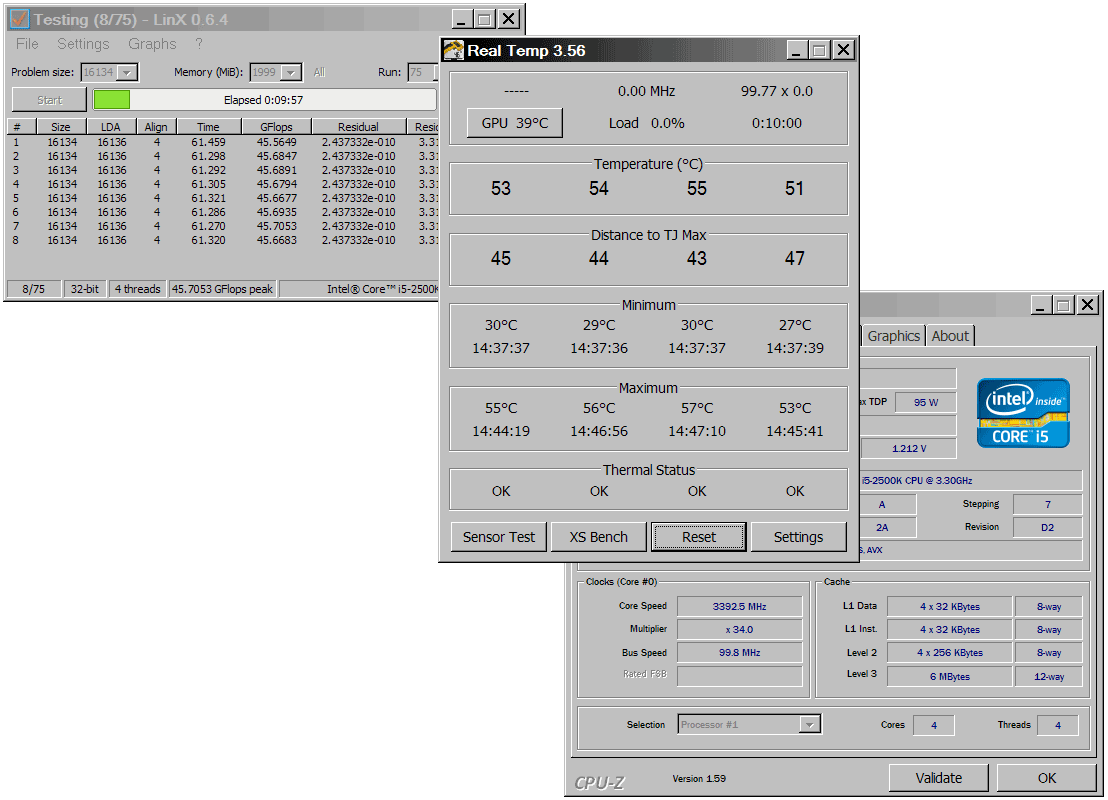

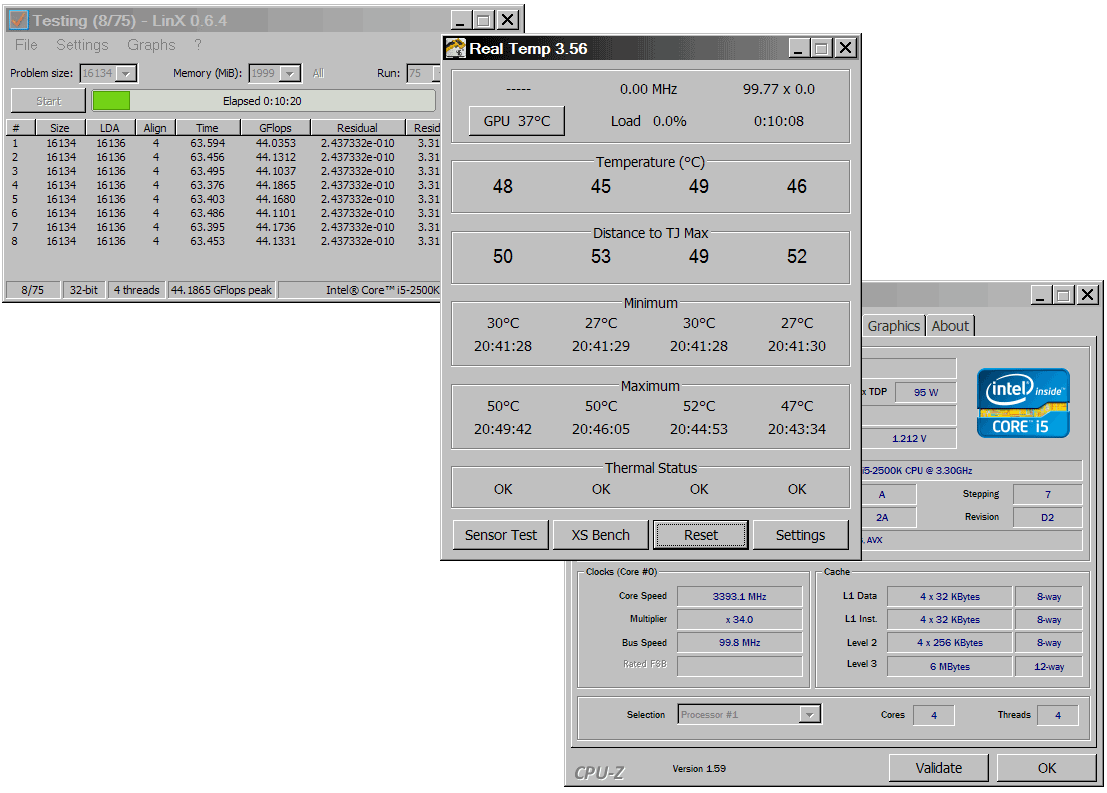

Теперь запустим более серьёзный тест, Linx - он должен лучше прогревать процессор:



ARCTIC Freezer i30 Thermalright Macho HR-02



Тут мы снова видим превосходство более крупного Thermalright Macho HR-02 над ARCTIC Freezer i30. У последнего кулера максимальная температура по ядрам была в районе 57 градусов, а у Macho - 52°, всё те же 5 градусов преимущества. По текущим температурам в нагрузке Linx'ом разница составила от 5 до 9 градусов.

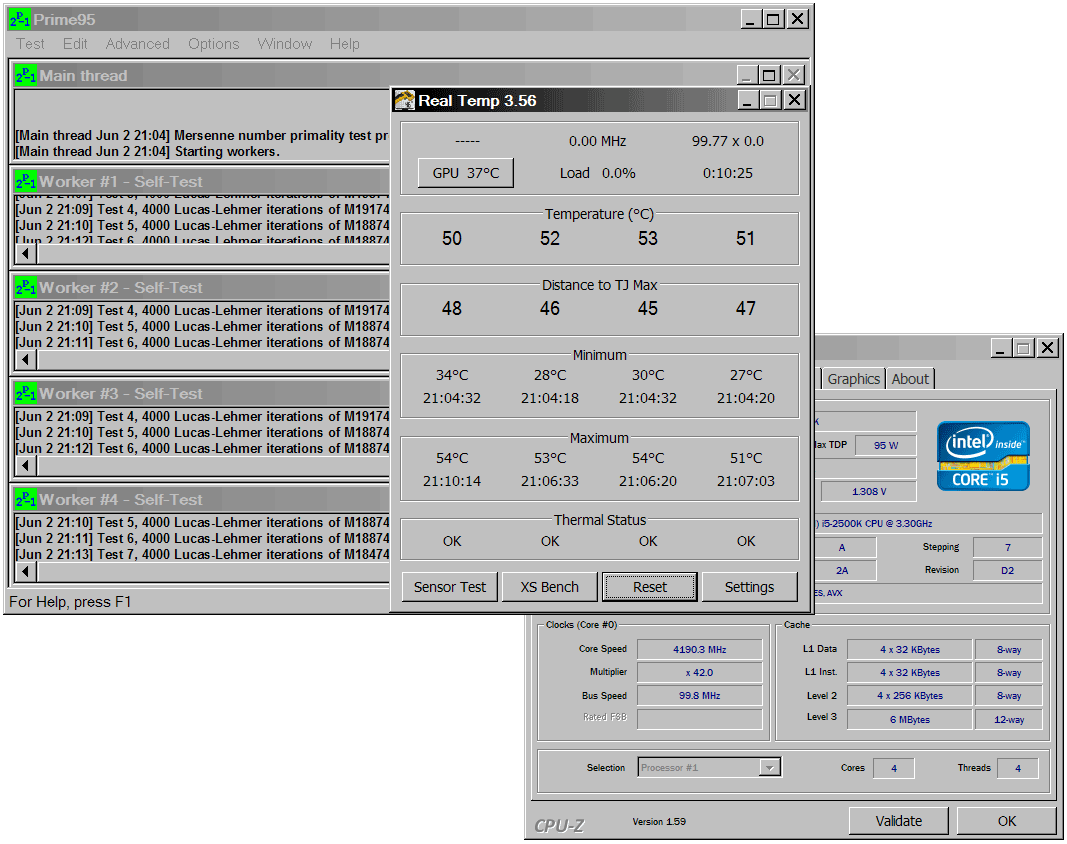

Далее я повторю все те же самые тесты, но на разогнанном до ~4.2ГГц (именно со знаком ~, ибо плата от ECS не даёт выставить точную частоту; напряжение выставлялось платой автоматически) процессоре. Первым идёт Prime95:



ARCTIC Freezer i30 Thermalright Macho HR-02



Не стоит удивляться, что преимущество вновь на стороне Macho. У продукта Thermalright максимальная температура , что была зафиксирована - 54 градуса, а у i30 - 60. По текущей температуре разброс t° по ядрам составил от 4 до 8 градусов разницы.

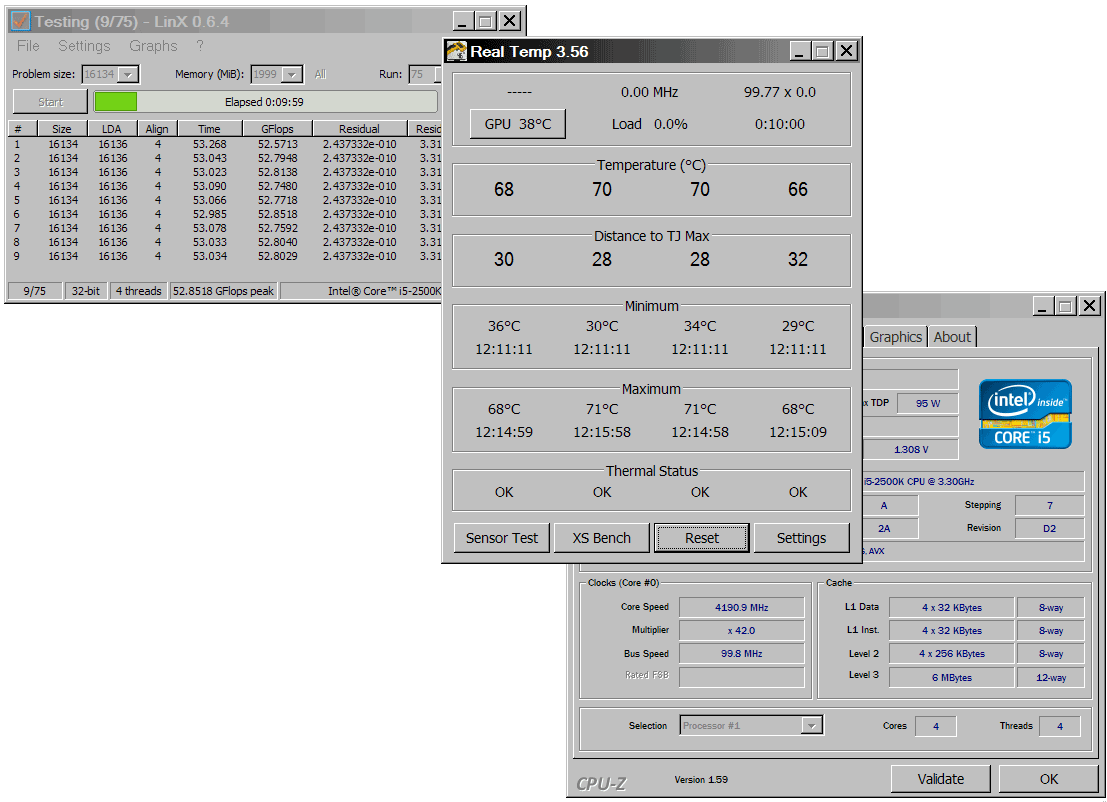

Следующим жарит разогнанный до 4.2ГГц процессор утилита Linx:



ARCTIC Freezer i30 Thermalright Macho HR-02



В этот раз победа досталась продукту ARCTIC. Шутка, вновь преимущество Macho неоспоримо - охлаждаемые им ядра процессора прогрелись максимум до 60 градусов, а охлаждаемые Freezer i30 - до 68°. Разница по температуре ядер во время длящегося теста составила от 5 до 7 градусов.











Выводы





После теста ARCTIC Freezer i30 у меня остались смешанные впечатления. Вроде бы продукт приятный - сделан на совесть (не считая мелкого огреха с неровно приклеенным к вентилятору антивибрационным материалом), выглядит отлично, стоимость у него вполне подъёмная, а производительность довольно хороша. Но есть и минусы - он не универсален (впрочем, это положительным образом повлияло на ценник девайса), причём даже в рамках процессоров Intel (нет поддержки LGA775 и LGA1366), и даже несмотря на более скромные габариты, чем у Thermalright Macho, также как и он, продукт ARCTIC заблокировал один слот оперативной памяти. Впрочем, если установить изделие вентилятором в сторону задней стенки, такой проблемы наблюдаться не будет.



Ещё одним минусом, который я лично не ожидал обнаружить у продукта ARCTIC - шумность работы. На разогнанном процессоре кулер молотит на своём максимуме в ~1300 оборотов в минуту и в таком режиме функционирования его нельзя назвать тихим. Другое дело, если в BIOS выставить Silent режим для него - тогда обороты падают до ~600 в минуту и вот тогда изделие не слышно.



Процесс установки кулера нельзя назвать простым. Отмечу, что мне вообще непонятно, как использовать данный кулер во второй раз, к примеру если нужно его поставить на другую системную плату - ведь его липучки для пластмассовых трубок системы крепления явно не предназначены для многоразового использования, думаю, что та же ситуация и с бэкплейтом. Нельзя обойти вниманием и форму радиатора, что мешает установке второго 120мм вентилятора. Вернее, установить его можно, но придётся заморочиться, а это дело мало кто любит.





Несмотря на то, что данный кулер проиграл во всех тестах более дорогому и крупному Thermalright Macho HR-02, не стоит забывать, что продукт ARCTIC стоит на ~400 (~1400 против ~1800 рублей) рублей дешевле, а сей факт для кого-то может стать решающим. Я тестировал данную систему охлаждения и на скорости вращения лопастей вентилятора в 600 оборотов в минуту, нужно отметить что и в таком бесшумном режиме работы продукт ARCTIC без особых усилий справился с охлаждением разогнанного процессора даже в нагрузке Linx'ом:



Вот как ARCTIC Freezer i30 охлаждает разогнанный процессор при скорости кулера в ~600 об/мин







Итог таков - продукт неплохой (может охлаждать разогнанный процессор при крайне малом уровне шума), но до уровня отличного не дотягивает, потому оценка - 4 звезды из 5:



SM рекомендует ARCTIC Freezer i30 к приобретению, но с оговорками







Благодарю компанию ARCTIC в лице Daniel Man за предоставленное для написания материала устройство

Если Вы заметите ошибки, помарки и прочее - дайте мне знать: Ctrl+Enter (Орфус).
