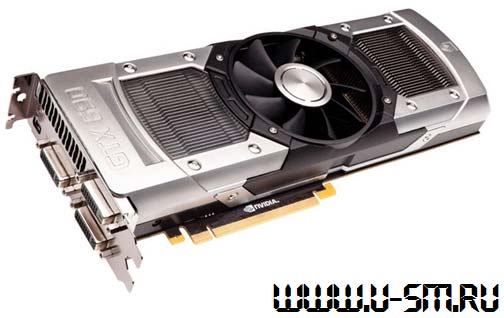

Как и обещал, представляю вашему вниманию, уважаемые читатели, материал с Guru3D, посвящённый самой мощной на сегодняшний день видеокарте от Nvidia, речь о GeForce GTX 690. Давайте узнаем, на что способно двуглавое чудовище!
Спецификации новой видеокарты от Nvidia, а также некоторых её родственниц изложены в табличке ниже:
| GTX 690 | GTX 680 | GTX 580 | |
| Потоковые процессоры | 2 х 1536 | 1536 | 512 |
| Текстурные блоки |
2 х 128 | 128 | 64 |
| ROPы | 2 х 32 | 32 | 48 |
| Частота ядра |
915МГц | 1006МГц | 772МГц |
| Частота шейдеров |
Н/Д | Н/Д | 1544МГц |
| Частота Boost | 1019МГц | 1058МГц | Н/Д |
| Частота памяти |
6.008ГГц GDDR5 | 6.008ГГц GDDR5 | 4.008ГГц GDDR5 |
| Шина памяти |
2 х 256-бит | 256-бит | 384-бит |
| Объём памяти |
2 х 2ГБ | 2ГБ | 1.5ГБ |
| FP64 | 1/24 FP32 | 1/24 FP32 | 1/8 FP32 |
| TDP | 300 ватт | 195 ватт | 244 ватта |
| Количество транзисторов |
2 х 3.5 миллиарда | 3.5 миллиарда | 3 миллиарда |
| Тех.процесс изготовления |
TSMC 28нм | TSMC 28нм | TSMC 40нм |
| Стоимость, установленная при запуске решения |
$999 | $499 | $499 |

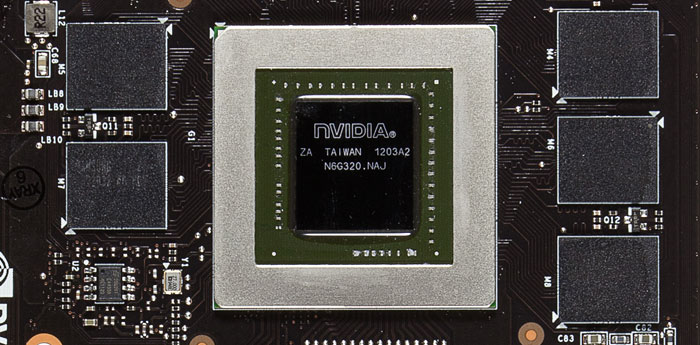

На фото выше показан чип GK104, хорошо известный нам по GTX 680, но в видеокарте GTX 690 таких чипов две штуки.

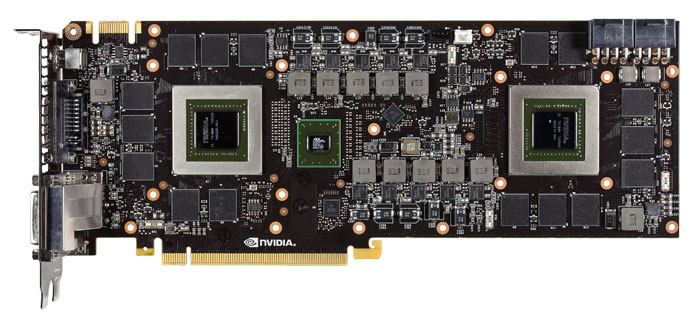

Полюбуемся печатной платой изделия Nvidia:
Фотогалерея GeForce GTX 690
Знаменитые фото коробки... нет, вернее сказать - ящика, в котором Nvidia выслала ревьюверам GTX 690. На ломике написано "использовать против зомби или...". Кстати, ломик обозревателям высылался за неделю до главной посылки.

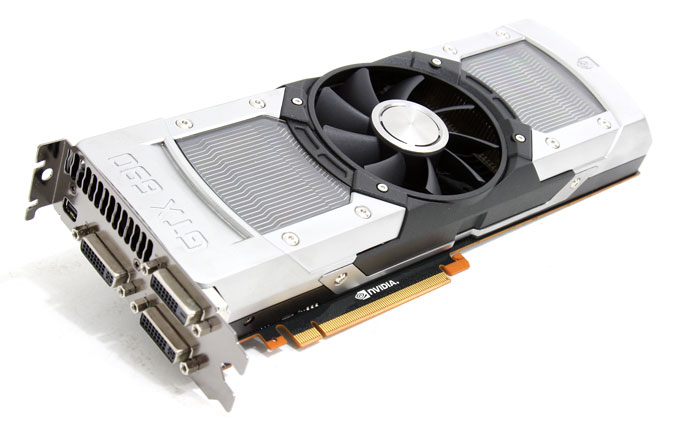

Ящик вскрыт, видеокарта явила миру свой лик.

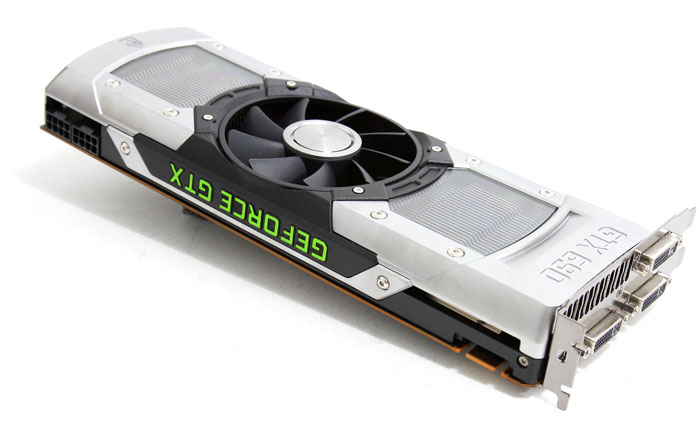

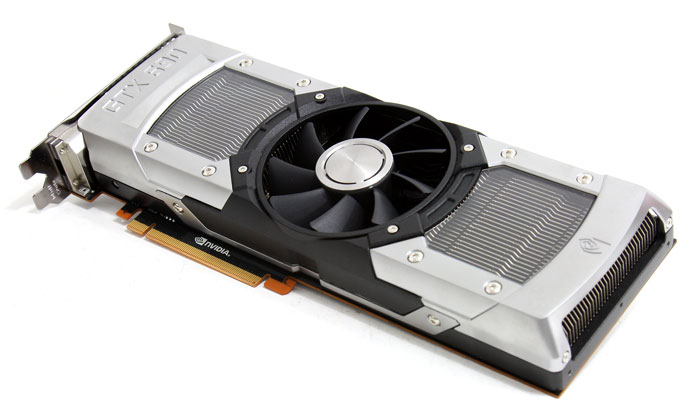

Длина видеокарты составляет 28 сантиметров, примерно как GTX 580, но длинее GTX 680.
На фото выше виден один SLI коннектор, а значит в тандем можно объединить две таких видеокарты. В итоге получится quad-SLI, который Nvidia никогда особенно не рекомендовала к использованию, по крайней мере так сказано в материале с Guru3D.

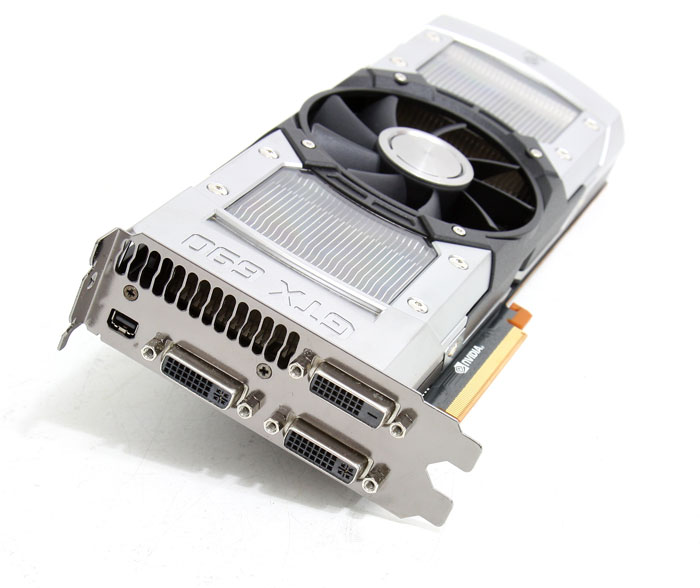

Выбор видеовыходов довольно необычный - три DVI (dual-link) и один mini-Display Port.
Система охлаждения видеокарты выглядит внушительно, но сможет ли она справиться с двумя чипами GK104?

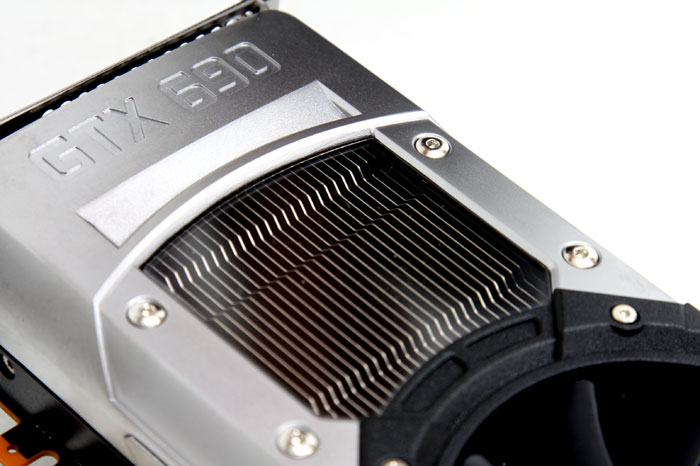

Часть кожуха карты покрыта плексиглас стеклом, через который мы видим радиатор, обе его части.

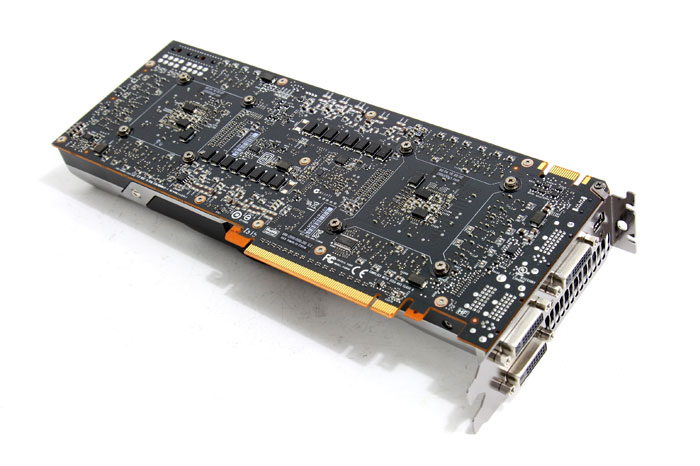

Задняя сторона видеокарты. В отличие от GTX 680, на ней полно всяких выступающих частей, которые лучше постараться ненароком не сковырнуть.

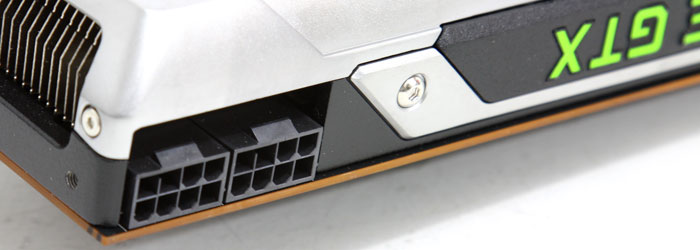

Для питания карточка использует два 8-и пиновых коннектора от блока питания. Оба графических ядра питаются по 10-и фазовой схеме.

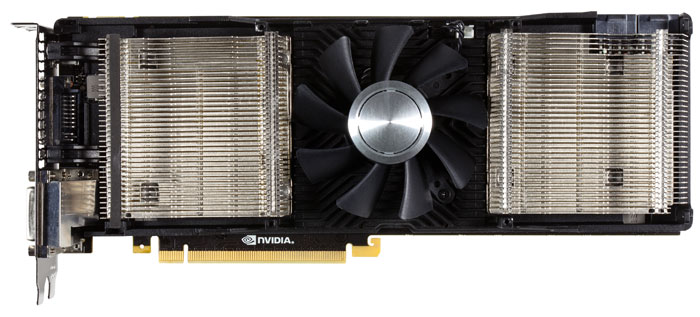

Кулер состоит из вентилятора и двух радиаторов на основе испарительной камеры.
На фото выше видны графические чипы GK104, чип PLX, чипы памяти, регуляторы питания, резисторы и всё в таком духе.

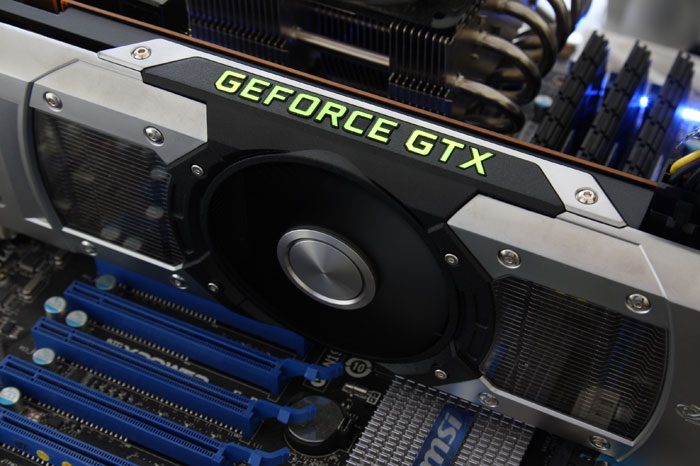

Видеокарта стоимостью 999 долларов США установлена на материнскую плату и готова показать, кто есть who.

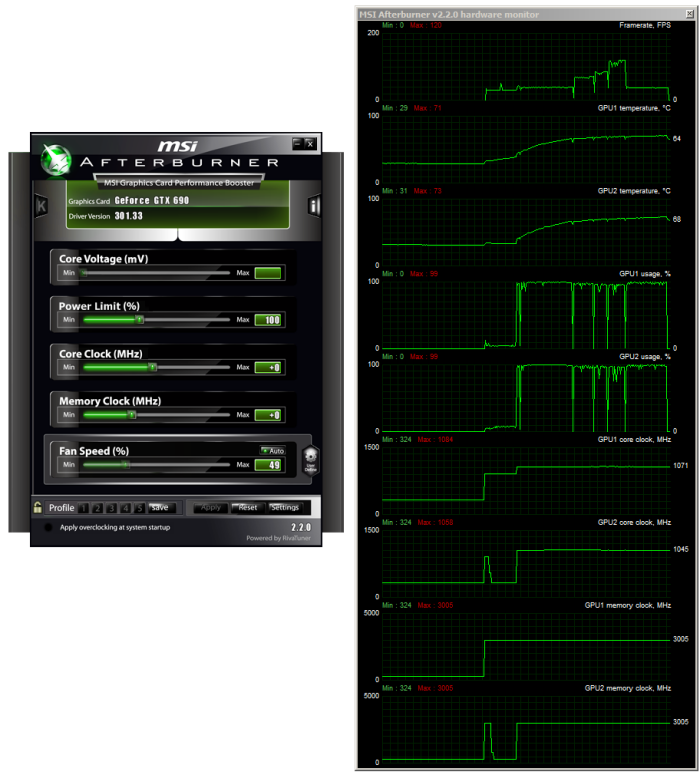

Но прежде нам показывают новинку глазами утилиты для разгона и мониторинга видеокарт MSI Afterburner:

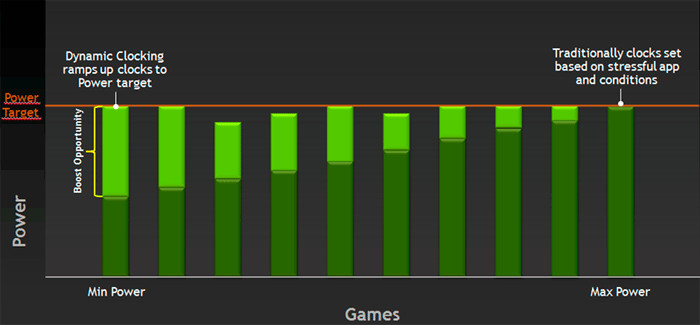

Говорится, что в стресс-тесте (не сказано, каком конкретно), базовые частоты 915/1019МГц вырастают до ~1100МГЦ отметки.
Фото настроек драйверов GeForce:
Говорится, что настраивать ничего не надо, ибо всё сразу настроено корректно.
