Обзор и тестирование кулера для видеокарт Arctic Accelero S1 Plus + Turbo модуля

E-mail Печать

Коллеги с сайта ocaholic поделились материалом о пассивном кулере (или проще сказать - о радиаторе) для видеокарт разных ценовых категорий, что произведён компанией Arctic. Чтобы тестирование устройства получилось наиболее полным, иностранные коллеги задействовали продукт Arctic в том числе в тандеме с так называемым Turbo модулем, представляющим собой обычный 120мм вентилятор. Предлагаю Вашему вниманию, уважаемые читатели, мой пересказ материала с указанного выше сайта.

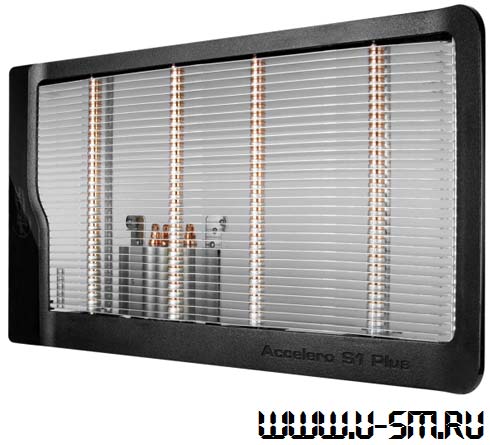

Вот как выглядит произведение Arctic, что уже давненько поступило в магазины по всему миру, в том числе и в наши:





Габариты Accelero S1 Plus: 230х145х42мм, вес - 420 граммов. Радиатор состоит из 32 алюминиевых рёбер, толщина каждого из которых - 0.4мм. Задействованы также и четыре 6мм теплотрубки, что с основания радиатора передают тепло на его пластины. Вес конструкции - 420 граммов, список совместимых моделей видеокарт можно посмотреть ниже:



AMD Radeon

СерияЧип
7000
7870,
7850,
7770,
7750
6000
6870,
6850,
6790,
6770,
6750,
6670 LP,
6670,
6570
5000
5850,
5830,
5770,
5550 (OEM)
4000
4870,
4850,
4830,
4770,
4730,
4670,
4650,
4550,
4350 (LP)
3000
3870,
3850,
3690,
3650,
3470,
3450
2000
2600 XT,
2600 Pro,
2400 XT,
2400 Pro
1000
1950 XTX,
1950 XT,
1950 Pro,
1950 GT,
1900 XTX,
1900 XT,
1900 GT,
1800 XT,
1800 XL,
1800 GTO,
1650 XT,
1650 Pro,
1600 XT,
1600 Pro,
1550,
1300 XT,
1300 Pro,
1300


Nvidia GeForce

СерияЧип
GTS
450,
250,
240 (OEM),
150 (OEM)
GT
440,
340,
330,
320,
240,
220 (not LP),
130 (OEM)
9000
9800 GTX+,
9800 GTX,
9800 GT,
9600 GT,
9600 GSO 512,
9600 GSO,
9500 GT (not LP),
9400 GT (not LP)
8000
8800 GTS 512 (G92),
8800 GTS (G92),
8800 GT,
8800 GS (9600GSO),
8600 GTS,
8600 GT GDDR3,
8600 GT DDR2,
8500 GT (not LP)
7000
7950 GT,
7900 GTX,
7900 GT,
7900 GS,
7800 GTX 512,
7800 GTX,
7800 GT,
7600 GT,
7600 GS,
7200 GS (TC)





Впечатляющий список, вне сомнений. Однако, чтобы охладить указанные ниже карточки должным образом, способностей Arctic Accelero S1 Plus в пассивном режиме не хватит и придётся воспользоваться Turbo модулем:



  • NVIDIA GeForce GTS 250, 240(OEM), 150(OEM), GT 9800GTX+, 9800GTX, 9800GT, 9600GT, 8800GTS 512(G92), 7950GT
  • AMD Radeon HD 7870, 7850, 6870, 6850, 6790, 5850, 5830, 4870, 4850, 4830, 1900XTX, 1950Pro, 1950GT, 1900XTX, 1900XT, 1800XT









Кстати о Turbo модуле, это полноценный 120мм вентилятор, причём обладающий весьма приятными характеристиками. Лопасти "вертушки" вращаются на скорости от 600 до 1000 об/мин, издавая при этом 0.25 соне шума, вентилятор основан на гидродинамических подшипниках, в комплекте с ним идёт тюбик термопасты MX-4, 4-х пиновый переходник питания, а также резиновые "винты" для снижения вибрации при креплении "карлсона" к радиатору.







Вот его фотографии:















Плавно переходим к просмотру фотографий устройств. Начнём с радиатора:





Качество изделия находится на высоком идейно-художественном уровне Смеюсь Вернее сказать - претензий к качеству сборки Accelero S1 Plus у обозревателя к Arctic нет.









Внешний вид изделия и Turbo модуля к нему вполне миловидный. Как можно было догадаться, сей модуль покупается отдельно от Accelero S1 Plus, впрочем его без труда можно заменить любым 120мм вентилятором и малым количеством смекалки (дабы кустарным образом вентилятор водрузить на радиатор и там качественно закрепить).



Скорость работы Turbo модуля регулируется с помощью резистора, идущего в комплекте с ним - можно выбрать тихий режим (~600 об/мин) и производительный (1000 об/мин).







Процесс установки системы охлаждения Accelero S1 Plus называется несложным. В комплекте с изделием Arctic есть всё необходимое, чтобы установить СО на видеокарту AMD или же Nvidia.







На фото ниже показано, что кулер без проблем встал на видеокарту, которой в списке совместимости нет - MSI Radeon HD 5850 Twin Frozr II. У этой карты собственная печатная плата, но и это не помешало установить продукт Arctic и заставить его корректно функционировать на изделии MSI.





Полюбуемся фотографиями:





Ну вот мы и посмотрели на изделие, увидели, как оно выглядит на видеокарте и теперь пришла пора узнать, насколько система охлаждения хороша в деле. Причём как в пассивном, так и в активном (с Turbo модулем) режиме.











Конфигурация тестового стенда и сами тесты





Вот на каком ПК тестировался продукт Arctic, уважаемые читатели.



Материнская плата
ASUS P6T Deluxe
Процессор Intel Core i7 920 2.66 ГГц 4C / 8T
Оперативная память
Kingston HyperX 3 x 1ГБ
Вилеокарта Gigabyte GTX 285
Накопитель Samsung Spinpoint F1 640ГБ
Блок питания
Enermax Revolution 85+ 1050 ватт
Термопаста CoolerMaster



А вот список кулеров для видеокарт:



  • Arctic Accelero S1 Plus
  • Arctic Accelero Xtreme Plus II
  • Gelid Solutions Icy Vision Rev. 2
  • ASUS DirectCU
  • MSI Cyclone
  • MSI Twin Frozr II



Как видно, решения представлены разных классов, так что разброс результатов скорее всего будет большим, это и хорошо - ведь станет ясно, на каком уровне эффективности находится Accelero S1 Plus.





В качестве тестовой площадки выступит видеокарта MSI HD 5850 Twin Frozr II, именно на неё будут установлены различные кулеры, при этом каждый раз - с применением термопасты Gelid Solutions GC-Extreme. Для управления вентиляторами использовались средства AMD CCC 11.7, а для мониторинга была задействована утилита GPU-Z. Для Gelid Icy Vision Rev. 2, из-за отсутствия возможности PWM управлением вентиляторами, использовался идущий в комплекте с этим кулером регулятор.



Шум от видеокарт замерялся прибором Voltcraft SL-200 с расстояния в 1 метр от объекта исследования.





Вот схема замеров температуры и шума:



  • Простой, температура фиксируется в течении 5 минут при скорости вращения вентилятора(ов) СО в 30 %, 50 % и 100 %.
  • В программа OCCT 4.0 записывалась температура после 10 минут теста в режиме GPU Stress при скорости вращения вентилятора(ов) СО в 30 %, 50 % и 100 %. Настройки следующие: 1920 x 1080 (60 Гц), 1 шейдер, полноэкранный режим
  • Самые высокие температуры, полученные в 3DMark Vantage при 30 %, 50 % и 100 % скорости работы кулера.
  • Самые высокие температуры, полученные в 3DMark 11 при 30 %, 50 % и 100 % скорости работы кулера.







Приступим к изучению результатов тестов, уважаемые читатели.





Первый график показывает скорость вращения лопастей кулеров в трёх различных режимах:







Теперь уровень шума от кулеров в трёх режимах работы:



В пассивном режиме Arctic Accelero S1 Plus не шумит вовсе, что и не удивительно (ибо шуметь там нечему), а с Turbo модулем показывает очень неплохие результаты.







На графике ниже показаны температуры графического ядра видеокарты в простое, всё на тех же трёх различных скоростях работы кулеров:





35 градусов по Цельсию в простое - очень неплохо, но разумеется активно охлаждаемая карта может похвастаться более интересными результатами.







Самый важный тест - нагрузка беспощадной программой OCCT:



В пассивном режиме Accelero S1 Plus не справляется с охлаждением видеокарты MSI, а с Turbo модулем ей это удаётся, причём кулер показывает вовсе неплохие результаты (а DirectCU, TF II и Cyclone идут лесом, если позволить себе вольно выражаться).







Теперь посмотрим, как кулеры справятся с менее агрессивным приложением, с 3DMark Vantage:





Учитывая, что 3DMark Vantage может сойти за обычную игровую нагрузку, то 68 градусов, что показывает Arctic Accelero S1 Plus в пассивном режиме, могут вызвать только положительные эмоции. Ну а с Turbo модулем данный кулер и вовсе выглядит прекрасно.









3DMark 11







11-й "Марк" грузит видеоядро ещё слабее, чем Vantage, потому тут все кулеры выглядят более чем прилично, в том числе Accelero S1 Plus в обоих режимах работы.











Выводы







Общие сведения   + -

Автор оригинального материала даёт понять, что протестированное произведение Arctic ему пришлось по нраву. У изделия хороший комплект поставки и достаточная эффективность, чтобы справиться с игровой нагрузкой. Немаловажной будет и относительно невысокая цена (~1000 рублей без Turbo модуля).

  - Эффективность
- Качество изготовления
- Комплект поставки
- Нанесённая термопаста

Установка   + -

Процесс установки Arctic Accelero S1 Plus довольно прост и не займёт много времени. Нас предупреждают о том, что излишне сильно закручивать винты не нужно, ибо есть шанс повредить видеокарту чрезмерными усилиями. Небольшой трудностью стало смешивание двух ингредиентов термопасты, хотя об её эффективности судить нельзя, ибо её не тестировали. Плюсом является возможность установки Accelero S1 Plus даже на те видеокарты, которых нет в списке совместимости (как та MSI Twin Frozr II HD 5850, что использовалась в тестах).

  - Совместимость
- Необходимость приобретения Turbo модуля для обеспечения совместимости с видеокартами высокого уровня

Эффективность   + -

Если Turbo модуль поставить в производительный режим работы (12 вольт), то даже так он чрезвычайно тих и при этом довольно-таки эффективен. Несмотря на то, что он уступил по рабочим температурам таким грандам, как Accelero Xtreme Plus II и продукт Gelid, то в плане шума у них выиграл (а всякие там DirectCU и Twin Frozr II и вовсе оставил с носом).

  - Очень хорошая производительность
- Практически бесшумная работа в тихом режиме кулера (7 вольт)
- Очень тихая работа в производительном режиме кулера (12 вольт)
- Эффективность в тихом режиме кулера (7 вольт)


Рекомендации   + -

Система охлаждения Accelero S1 Plus ориентирована на людей, что хотят собрать бесшумный или чрезвычайно тихий домашний или офисный компьютер.



  - Домашний ПК
- Игры (если будет обеспечен достаточный воздушный поток в шасси)
- Офисный ПК
- Разгон







Система охлаждения Accelero S1 Plus по результатам тестов ocaholic получает оценку пять звёзд из пяти возможных:



5 из 5








Автор оригинальной статьи - Christian Ney, "перевод" - Slayer Moon, эксклюзивно для www.u-sm.ru

Статья является вольным переводом, даже скорее, пересказом обзора устройства с сайта ocaholic, она не нарушает ничьих прав, ибо все права принадлежат их авторам, а фотографии к статье - фотографам с указанного выше Интернет-ресурса
