Раз уж состоялся релиз видеокарты GTX 670, пройти мимо столь интересного продукта я никак не могу. Предлагаю Вашему вниманию, уважаемые читатели, пересказ материала с techPowerUP, что поведает о референсном образце видеокарты Nvidia.
Как это принято в материалах с tPU, обзор начинается со сводной таблички с характеристиками тестируемых видеокарт и некоторых других решений.
| GTX 690 | GTX 680 | GTX 670 | GTX 580 | |
| Потоковые процессоры | 2 х 1536 | 1536 | 1344 | 512 |
| Текстурные блоки |
2 х 128 | 128 | 112 | 64 |
| ROPы | 2 х 32 | 32 | 32 | 48 |
| Частота ядра |
915МГц | 1006МГц | 915МГц | 772МГц |
| Частота шейдеров |
Н/Д | Н/Д | Н/Д | 1544МГц |
| Частота Boost | 1019МГц | 1058МГц | 980МГц | Н/Д |
| Частота памяти |
6.008ГГц GDDR5 | 6.008ГГц GDDR5 | 6.008ГГц GDDR5 | 4.008ГГц GDDR5 |
| Шина памяти |
2 х 256-бит | 256-бит | 256-бит | 384-бит |
| Объём памяти |
2 х 2ГБ | 2ГБ | 2ГБ | 1.5ГБ |
| FP64 | 1/24 FP32 | 1/24 FP32 | 1/24 FP32 | 1/8 FP32 |
| TDP | 300 ватт | 195 ватт | 170 ватт | 244 ватта |
| Количество транзисторов |
2 х 3.5 миллиарда | 3.5 миллиарда | 3.5 миллиарда | 3 миллиарда |
| Тех.процесс изготовления |
TSMC 28нм | TSMC 28нм | TSMC 28нм | TSMC 40нм |
| Стоимость, установленная при запуске решения |
$999 | $499 | $399 | $499 |
Как можно понять из таблички, стоимость GTX 670 на 100 долларов США ниже, чем у GTX 680. Интересное другое - насколько новинка окажется медленнее, ведь если разница в цене велика, а в плане производительности - нет, то GTX 670 просто-таки отличная карточка.
Поглядим на упаковку эталонного образца видеокарты GeForce GTX 670, высланной Nvidia всем обозревателям:
В комплект поставки изделия не входит ничего. Автор оригинального материала говорит, что у ревьюверов и так полно барахлишка из комплектов сотен видеокарт, что уже побывали у них в руках

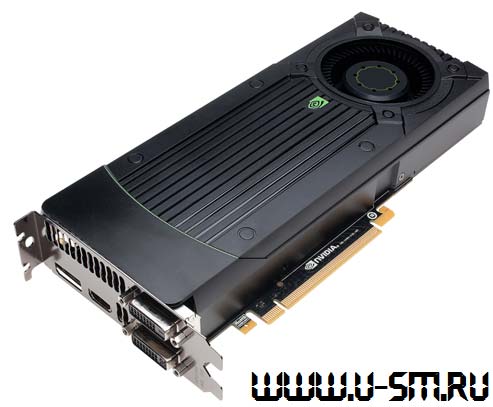

Давайте поглядим на графический адаптер GeForce GTX 670 вблизи:
Если смотреть на видеокарту спереди, то не особенно сильно отличается от своей старшей сестры. Но если поглядеть на неё сзади, то становится понятно, что карты сильно различаются - GTX 670 имеет значительно более короткую печатную плату.
Видеокарта GTX 670 занимает два слота в системном блоке.
Видеовыходы у GTX 670 имеются следующие: два DVI, полноразмерный HDMI и один полноразмерный DisplayPort. Та же самая картина, что и в случае с GTX 680.
До четырёх GTX 670, вне зависимости от производителя, смогут работать в SLI тандеме.
На фото изображена печатная плата GeForce GTX 670, вид спереди и сзади.
Поглядим на систему охлаждения, камрады:
Кулер на вид простецкий, однако говорится, что со своей задачей он справляется. Хотя и сказано, что область VRM и память он не охлаждает.
Один радиатор-таки есть в области VRM.
GTX 670 питается от пары 6-и пиновых коннекторов. Расположены они менее мудрёно, чем на GTX 680, а это повышает совместимость изделия с различными кулерами от сторонних разработчиков, сие есть большой плюс.
Для регулировки напряжения в этой карте используется чип OnSemi NCP5392, а не Richtek RT8802A как у GTX 680.
Фото показывает, что используется GDDR5 память производства компании Hynix. Её (памяти, не компании) маркировка - H5GQ2H24AFR-R0C (а у GTX 680 - H5GQ2H24MFR-R0C). Работать она должна на 6000МГц (эффективных).
Перед нами графическое ядро GK104, сделанное по нормам 28нм. тех.процесса на мощностях TSMC (Тайвань). Количество транзисторов - 3.54 миллиарда.
