Вчера коллеги с ресурса techPowerUP опубликовали обзор ТОПового решения MSI на базе видеокарты Radeon HD 7870 от AMD. Карточка, как Вы уже могли догадаться, камрады, является представительницей известной серии HAWK. Давайте посмотрим, как удастся выступить данному решению, уважаемые читатели.
Как это принято в материалах с tPU, обзор начинается со сводной таблички с характеристиками тестируемых видеокарт и некоторых других решений:
| GeForce GTX 560 Ti | Radeon HD 6950 | GeForce GTX 570 | Radeon HD 6970 | Radeon HD 7850 | Radeon HD 7870 | MSI Radeon HD 7870 HAWK | GeForce GTX 580 | Radeon HD 7950 | Radeon HD 7970 | |
|---|---|---|---|---|---|---|---|---|---|---|
| Потоковые процессоры | 384 | 1408 | 480 | 1536 | 1024 | 1280 | 1280 | 512 | 1792 | 2048 |
| ROPы | 32 | 32 | 40 | 32 | 32 | 32 | 32 | 48 | 32 | 32 |
| Графическое ядро | GF114 | Cayman | GF110 | Cayman | Pitcairn | Pitcairn | Pitcairn | GF110 | Tahiti | Tahiti |
| Количество транзисторов | 1950M | 2640M | 3000M | 2640M | 2800M | 2800M | 2800M | 3000M | 4310M | 4310M |
| Объём буфера | 1024 МБ | 2048 МБ | 1280 МБ | 2048 МБ | 2048 МБ | 2048 МБ | 2048 МБ | 1536 МБ | 3072 МБ | 3072 МБ |
| Разрядность шины | 256-бит | 256-бит | 320-бит | 256-бит | 256-бит | 256-бит | 256-бит | 384-бит | 384-бит | 384-бит |
| Частота ядра | 823 МГц | 800 МГц | 732 МГц | 880 МГц | 860 МГц | 1000 МГц | 1100 МГц | 772 МГц | 800 МГц | 925 МГц |
| Частота памяти | 1002 МГц | 1250 МГц | 950 МГц | 1375 МГц | 1200 МГц | 1200 МГц | 1200 МГц | 1002 МГц | 1250 МГц | 1375 МГц |
| Стоимость | $210 | $240 | $330 | $340 | $250 | $360 | $380 | $475 | $450 | $560 |
По спецификациям (да и внешнему виду) карточка недалеко ушла от рассмотренной относительно недавно MSI Radeon HD 7870 Twin Frozr III OC.
Предлагаю посмотреть на упаковку видеокарты MSI с разных ракурсов:

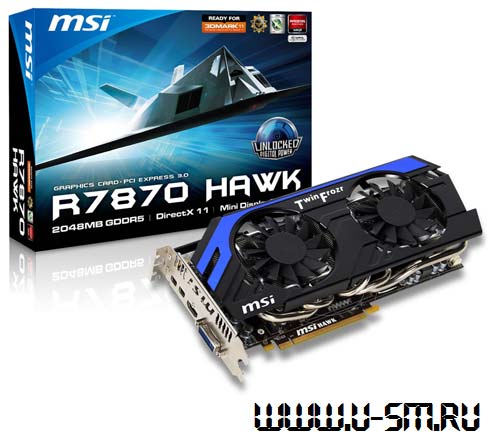

Теперь поглядим на новинку от MSI вместе с комплектом её поставки:
Вот что входит в комплект поставки видеокарты:
- CD с драйверами + документация
- два кабеля питания PCI-E
- переходник с DVI на D-Sub/VGA
- переходник с Mini-DP на DP
- три кабеля для замера напряжения
Теперь давайте поглядим на видеокарту MSI Radeon HD 7870 HAWK вблизи:
Мы видим уменьшенную (по сравнению с той, что используется в карточках серии Lightning) версию кулера Twin Frozr III, обычно это означает более высокий (чем у крупной версии кулера) шум в работе изделия (причём у ASUS та же самая история с её DirectCU II).
На задней стороне платы виден GPU Reactor - штуковина, впервые представленная на HD 7970 Lightning.
Система охлаждения видеокарты занимает два слота в системном блоке.
Видеокарта MSI Radeon HD 7870 HAWK оснащена следующими видеовыходами: DVI, полноразмерным HDMI и двумя mini-DisplayPort.
Нам сообщают, что существует возможность объединения карточек HD 7870 в CrossFireX, максимум - два графических адаптера можно заставить работать в тандеме.
На фото изображена печатная плата MSI Radeon HD 7870 HAWK, вид спереди и сзади.
Поглядим на систему охлаждения, камрады:
Количество теплотрубок в изделии - пять штук, каждая из которых идёт от основания радиатора и пронизывает его (радиатор) в разных местах, обдувается конструкция парой вентиляторов.
Фото бэкплейта спереди и сзади. Хорошо видно отверстие для GPU Reactor'а.
Большой металлический теплосъёмник запечатлён на фото выше. Он не только принимает на себя тепло с области VRM, но и предотвращает возможный перегиб печатной платы видеокарты (при массивном кулере такие дела - не редкость).
Видяха MSI Radeon HD 7870 HAWK питается от пары 6-и пиновых коннекторов питания.
GPU Reactor является платой фильтрации напряжения (или же его функция состоит в обеспечении графического ядра видеокарты дополнительным питанием, для достижения более высокой стабильности разгона), спрятанной за синей пластиковой эээммм... блямбой
На фото выше - точки замеров напряжения (для графического ядра, памяти и PLL). Тут-то и пригодятся соответствующие кабели из комплекта.
Переключатель BIOS позволяет перевести видеокарту из обычного режима в режим для экстремального охлаждения (того, что осуществляется с помощью жидкого азота).
Чип на фото ниже показан чип CHiL 8225, тот же самый, что и на референсной HD 7870. Он отвечает за изменение и мониторинг напряжения.
Мы видим, что используется GDDR5 память Hynix. Её маркировка - H5GQ2H24MFR-T2C. Работать она должна на 5000МГц (эффективных).
Перед нами графическое ядра Pitcairn, сделанное по нормам 28нм. тех.процесса на мощностях TSMC. Количество транзисторов - 2.8 миллиарда.
