Обзор оверклокерской видеокарты GeForce GTX460 от Zotac
Вторая часть материала

Сегодня мы рассмотрим видеокарту от Zotac, ориентированную на оверклокеров и узнаем какие плоды принесёт нереференсное охлаждение (здоровенный радиатор, обдуваемый 120мм вентилятором) этой плате с нестандартной PCB. Оригинал статьи находится на Expreview, а я как всегда перескажу суть, приступим.

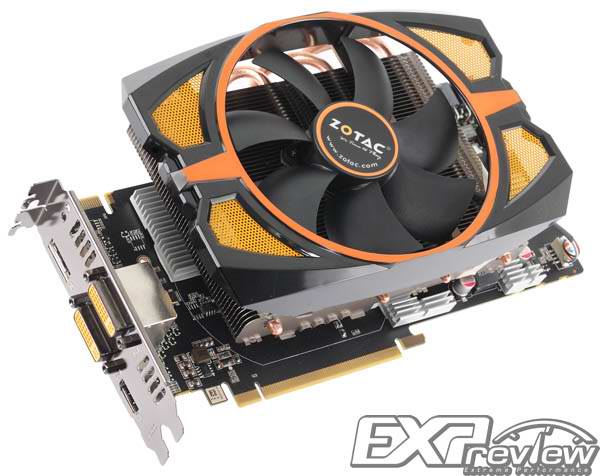

Вы только посмотрите на этого монстряка !




Китайские коллеги пишут, что карта обладает 10 (8+2) фазным питанием. Особенно их впечатлила система охлаждения, занимающая три или четыре слота. Повезло им, что не видели СО моей видяхи Wink





Толщина карточки вместе с системой охлаждения - 70 мм.





У карты очень хороший заводской разгон - 850/1700/4000МГц (ядро/шейдеры/память)

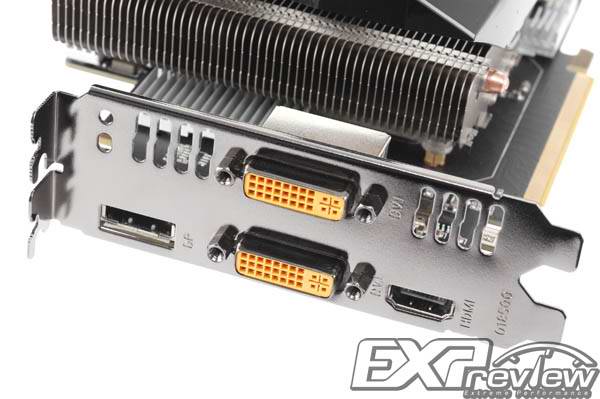

Видеовыходов четыре - пара DVI, HDMI и DisplayPort.



А теперь пришла пора поглядеть на продукт Zotac в разобранном виде.

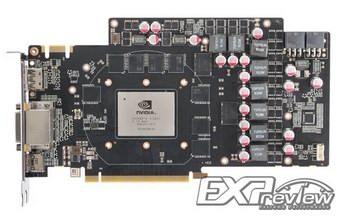

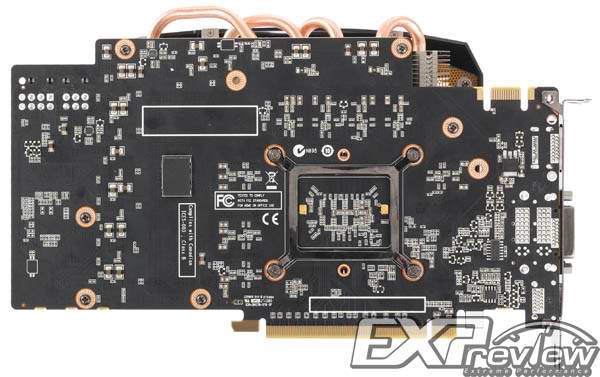

Печатная плата данной видяхи просто вопит о своей нереференсности. Карточка уже не прямоугольная, а несколько другой формы, которую я описать не решусь, выглядит странновато и непривычно. Однако, как справедливо заметили авторы статьи, уменьшенная длина видяхи будет актуальна для владельцев не самых вместительных корпусов.

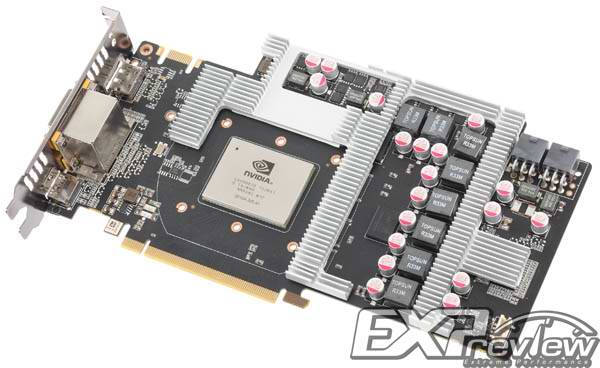

Массивный алюминиевый радиатор покрывает чипы памяти, мосфеты и PWM. Можно предположить, что он справится со своей работой.

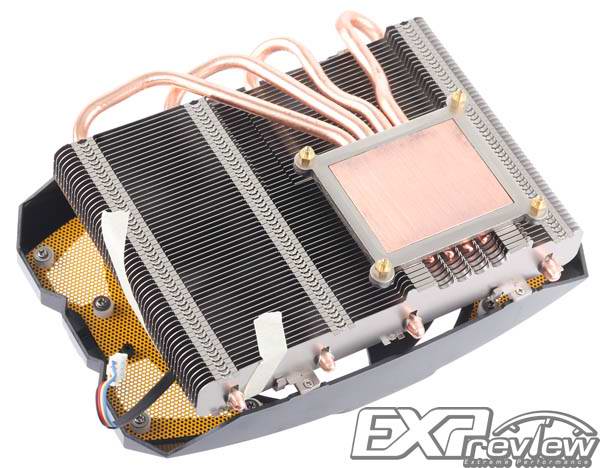

Радиатор весит 465 грамм и имеет габариты 185х131х63мм. Из основания, сделанного из чистой меди, идут четыре 6мм теплотрубки, пронизывающие 54 ребра радиатора. Общая площадь рассеивания тепла - 3200 квадратных сантиметров.



Установленный на радиаторе вентилятор управляется по методу PWM и имеет скорость вращения крыльчатки от 1200 до 1600 оборотов в минуту. Китайские обозреватели говорят, что шумит он слабо, но охлаждает достойно.

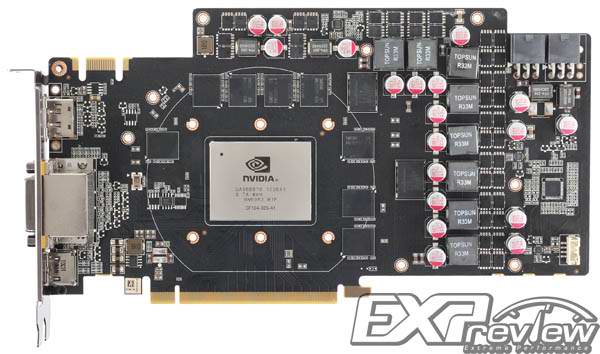

Полюбуйтесь на внешний вид печатной платы без системы охлаждения.

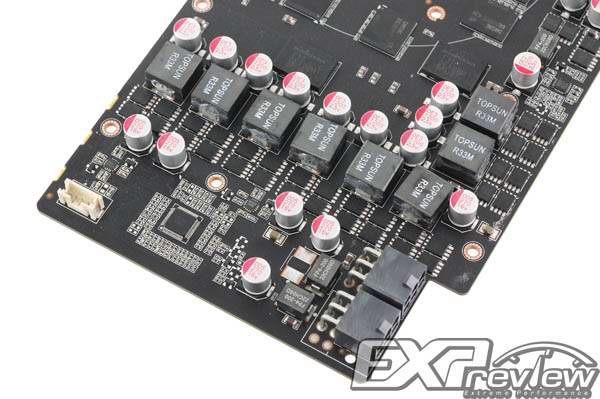

Как я уже говорил, питание карты осуществляется по схеме 8+2 фаз. За это дело отвечают четыре PWM чипа uP6218 производства UPi. Чем стабильнее питание видеокарты, тем больше разгон, по логике вещей.

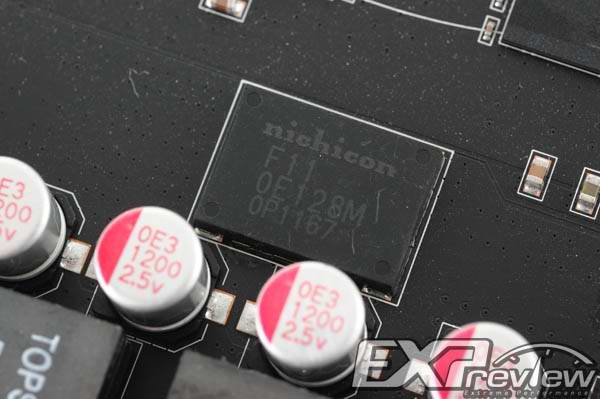

На картинке выше мы можем наблюдать кондуктивный полимерный конденсатор Proadlizer, уже встречавшийся ранее в других продуктах Zotac и не только её.

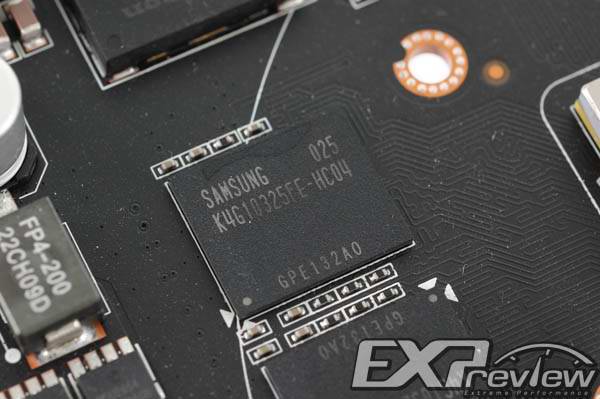

Видеокарта использует GDDR5 память Samsung 0.4нс, общий объём которой- 1ГБ, а интерфейс - 256 битный. Китайские коллеги делятся умозаключениями, что теоретический предел работы 0.4нс GDDR5 - 5000МГц, а так как у этой карточки память уже разогнана до 4000МГц, то имеется ещё почва для оверклокерства.





Комментарии


#1 ParboiL 01.10.2010 23:18
Карта монстр конечно. Интересно, доходит обдув до vrm зоны при такой высоте кулера...


#2 Slayer Moon 02.10.2010 00:47
Я думаю, что такой массивный радиатор можно и не обдувать, особенно если VRM переработаны и качественнее, чем у референса.

А вообще - стодвадцатка должна продувать нормально всю карту.


#3 Anahrennik 26.10.2010 19:31
Толщина 7см :shock: :shock: :shock: у меня такая не влезет!!!!


#4 Slayer Moon 26.10.2010 20:51
Да её и в продаже не встретишь :lol:
