Обзор видеокарты ASUS GeForce GTX 560 Ti DirectCU II TOP

E-mail Печать
Оглавление
Обзор видеокарты ASUS GeForce GTX 560 Ti DirectCU II TOP
Конфигурация тестового стенда
Игровые тесты
Синтетические тесты
Энергопотребление видеокарты ASUS GeForce GTX 560 DirectCU II TOP
Уровень шума
Разгон видеокарты ASUS GeForce GTX 560 DirectCU II TOP
Выводы

Сколько уж разговоров ходило о новой системе охлаждения от ASUS - DirectCU II, продолжательнице славных (местами) традиций первой версии этого кулера, не сосчитать. Вы знаете какая беда со всеми нереференсными версиями GTX 560 Ti, с которыми мы уже знакомились ранее? Все они, без исключения, в нагрузке работают громче (шума больше), чем референсные карточки. Может быть на этот раз ситуация сложится иначе? Я очень на это надеюсь, надоело смотреть на двухвентиляторное непотребство, уступающее продукту эталонному дизайну в плане тишины работы. Основой для данного пересказа стал материал с techPowerUP.

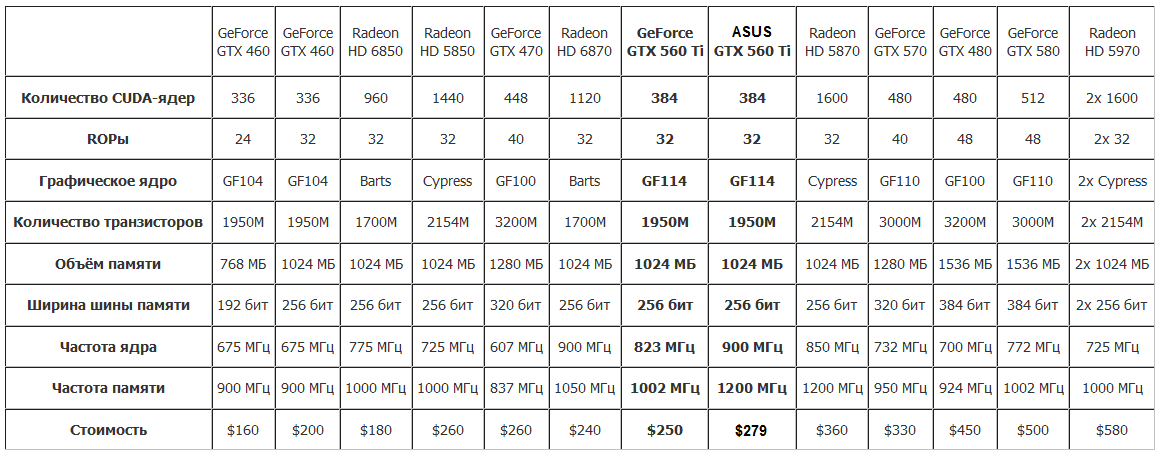

В табличке ниже перечислены характеристики нового продукта ASUS, а также спецификации его противников, что примут участие в тестировании:



Табличка кликабельна

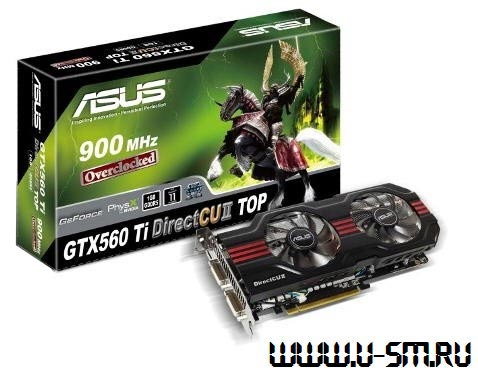

Традиционно, давайте поглядим на фотографии карты, благо чисто визуально ASUS GeForce GTX 560 DirectCU II TOP выглядит несколько необычнее прочих 560-х "Джифорсов", а всё благодаря здоровенному кулеру.



Обзор видеокарты GeForce GTX 560 DirectCU II TOP



Обзор видеокарты GeForce GTX 560 DirectCU II TOP



Коробка с порядком приевшимся уже рыцарем (ещё бы - сколько лет эксплуатируют беднягу чрезвычайно экономные тайваньцы из ASUS!), восседающем на коне. На задней стороне упаковки - куча маркетинговой ерундистики (особенно забавно читать про некий "супер сплав") в перемешку с полезными данными.







Обзор видеокарты GeForce GTX 560 DirectCU II TOP



Комплект поставки карточки вполне стандартен - диск с драйверами, переходники питания (две штуки) с молексов на шестипиновые коннекторы, а также адаптеры-переходники с mini-HDMi на полноразмерный и DVI>D-Sub. Не поскупились и на жиденькую (в смысле - тонкую) инструкцию по эксплуатации новинки.





Обзор видеокарты GeForce GTX 560 DirectCU II TOP



Обзор видеокарты GeForce GTX 560 DirectCU II TOP



В оригинальном материале в подписях к этим двум фотографиям указано, что у карточек угрожающий вид Smile







Обзор видеокарты GeForce GTX 560 DirectCU II TOP



Данная версия DirectCU II - двухслотовая, в отличие от трёхслотовой у GTX 580 и Radeon HD 6970. Сразу начинают закрадываться подозрения - а не халтурку ли нам подкидывают, почему кулер меньше, чем у ТОПовых карточек?







Обзор видеокарты GeForce GTX 560 DirectCU II TOP



Количество и тип видеовыходов несколько разочаровывают, ибо тут мы видим копию референса - пара DVI и mini-HDMI, ничего примечательного, увы.







Обзор видеокарты GeForce GTX 560 DirectCU II TOP



Как и у всех остальных, без исключения, GTX 560 Ti количество SLI-коннекторов - одна штука.







Обзор видеокарты GeForce GTX 560 DirectCU II TOP



Обзор видеокарты GeForce GTX 560 DirectCU II TOP



Печатная плата карточки со снятой системой охлаждения. Вид у видяшки очень аккуратный.







Обзор видеокарты GeForce GTX 560 DirectCU II TOP



Обзор видеокарты GeForce GTX 560 DirectCU II TOP



Мда...Что за непотребство нам подсовывают?! Видя строение радиатора сразу начинают лезть в голову дурные мысли о низкой эффективности решения Sealed Надеюсь, что я ошибаюсь и DirectCU II не ударит в грязь лицом.







Обзор видеокарты GeForce GTX 560 DirectCU II TOP



Обратите внимание на ту фотографию, что выше и на те две, что ниже этого текста. В оригинальном материале их нет (однако на сервере TPU они находятся), ровно как и описания к ним. Хотя по снимкам ясно, что изображена зона VRM и радиатор в ней, к слову - довольно приличный, хотя и не являющийся пределом мечтаний. Тут достаточно вспомнить, что Palit вовсе никаких радиаторов туда (на свой GTX 560 Ti Sonic) не прицепил.







Обзор видеокарты GeForce GTX 560 DirectCU II TOP



Обзор видеокарты GeForce GTX 560 DirectCU II TOP







На фото ниже - два 6-и контактных коннектора БП, через которые карточка питается. Та же картина, что мы видели у большинства других GTX 560 Ti.



Обзор видеокарты GeForce GTX 560 DirectCU II TOP











Обзор видеокарты GeForce GTX 560 DirectCU II TOP



Используемая память - от Samsung, номер K4G10325FE-HC04. Максимальная рабочая частота - 5000Мгц. Где-то мы это уже видели Wink







Обзор видеокарты GeForce GTX 560 DirectCU II TOP



Графическое ядро видеокарты - GF114, ревизия А1. Произведено TSMC по нормам 40нм тех.процесса.
