Обзор видеокарты Zotac GeForce GTX 580 Extreme

E-mail Печать
Оглавление
Обзор видеокарты Zotac GeForce GTX 580 Extreme
Конфигурация тестового стенда и сами тесты
Выводы

Сегодня мы познакомимся с очень интересной моделью GeForce GTX 580 от Zotac - Extreme Edition или просто Extreme. Для тех, кто не в курсе отмечу, что Zotac и ранее выпускала видеокарты со словом "Экстрим" в названии, это сильно изменённые во всех смыслах продукты, предназначенные исключительно для китайского внутреннего рынка, т.е. официально никуда не экспортирующиеся (почему - не знаю). Оригинальный материал располагается на сайте Expreview.

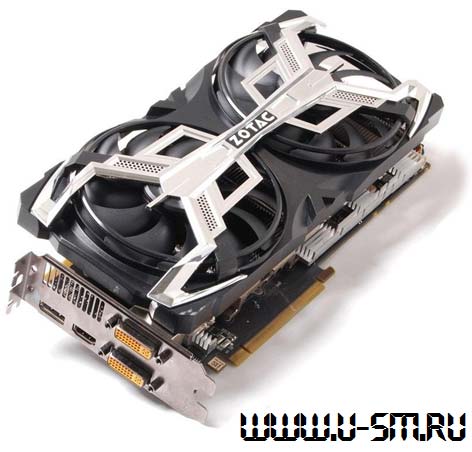

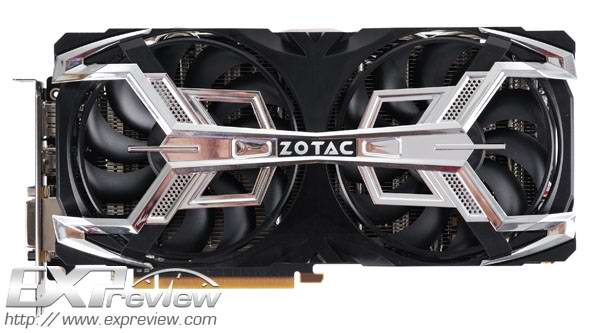

Обзор начинается с фотографии видеокарты и перечисления характеристик новинки.



Обзор Zotac GeForce GTX 580 Extreme



Нам сразу же дают понять, что продукт Zotac превосходит по размерам референсную GTX 580. Правда тут есть один нюанс - по высоте карточку увеличили до 120мм (с 100мм), а по длине наоборот - уменьшили до 267мм (с 280мм). Китайские коллеги предупреждают, что из-за нестандартной высоты решения, видеокарта может не влезть в некоторые корпуса. Я думаю, что таких шасси меньшинство - кто в здравом уме будет ставить одноядерный ТОП Nvidia в какой-нибудь дешёвый Mid-Tower?







Обратите внимание на характеристики видеокарты:



Обзор Zotac GeForce GTX 580 Extreme

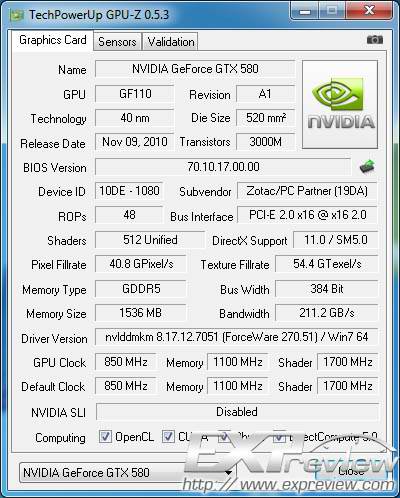

Частоты подняты с 772/1544/4008МГц до 850/1700/4400МГц (ядро/шейдеры/память), вполне приличный для GTX 580 заводской разгон, если не сказать больше.

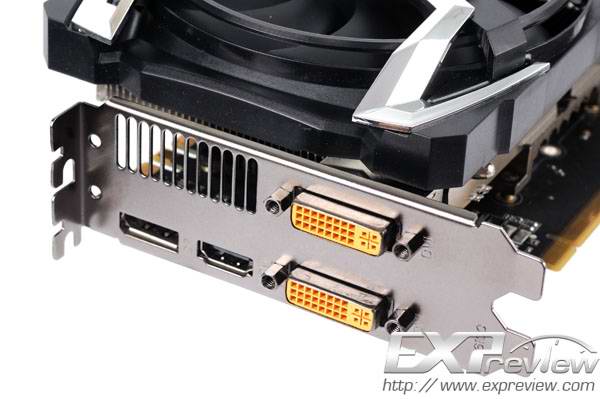

Zotac GTX 580 Extreme обладает четырьмя видеовыходами: два DVI, HDMI и DisplayPort.

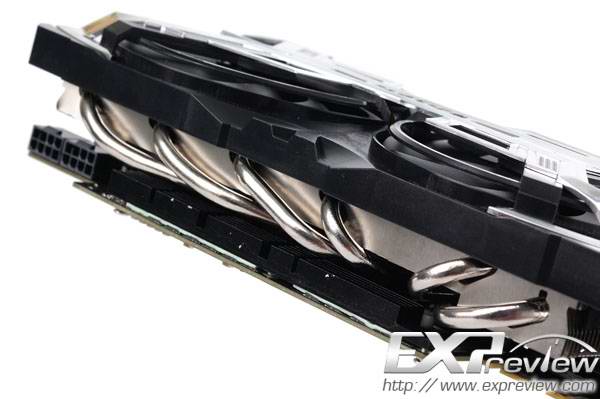

Система охлаждения видеокарты основана на радиаторе с шестью теплотрубками и двух вентиляторах. Карточка трёхслотовая, так что любителям SLI нужно хорошенько подумать, чтобы выбрать подходящую материнскую плату и корпус под неё, хотя отмечается что реальная сложность сделать тандем, типа Triple-SLI и более, с двойным "слаем" проблем особых быть не должно. Подробнее об этом кулере мы узнаем чуть позже.

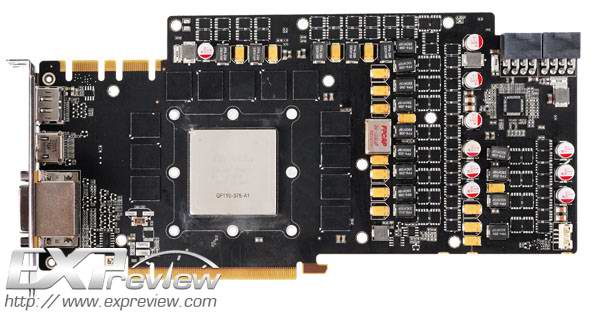

Нам предлагают полюбоваться внешним видом печатной платы новинки:



Обзор Zotac GeForce GTX 580 Extreme

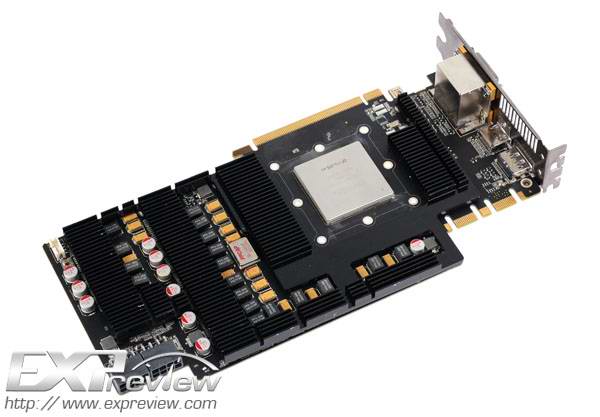

Наше внимание обращают на чёрный радиатор, находящийся на видеокарте. Он не только прекрасно справляется с охлаждением некоторых компонентов (VRM и памяти, к примеру) графического адаптера, но и придаёт печатной плате изделия дополнительной жёсткости, тем самым защищая её от прогибов и связанных с этим повреждений (микротрещин и всего в таком роде).







Обзор Zotac GeForce GTX 580 Extreme



В новинке от Zotac целых 80 мосфетов, что просто удивительно, по мнению китайских коллег.









Обзор Zotac GeForce GTX 580 Extreme

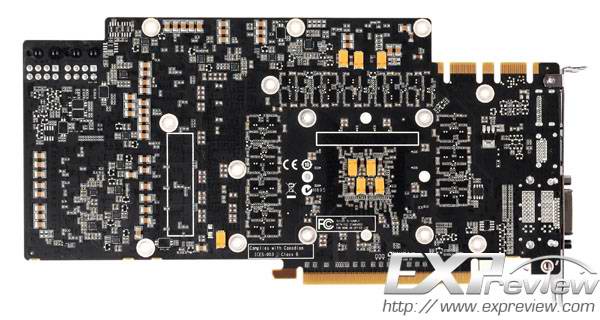

Задняя сторона печатной платы видеокарты. Указывается, что плата аж 10-и слойная. Уверен, что если какой-нибудь умник повредит её шуруповёртом, то так дёшево отделаться, как я, не получится.









Обзор Zotac GeForce GTX 580 Extreme

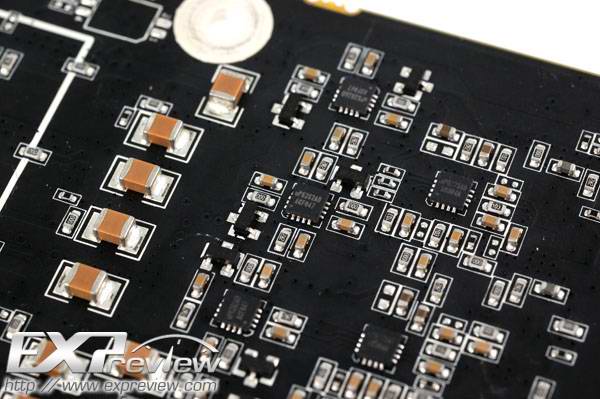

Питание осуществляется от двух 8-и пиновых коннекторов. Говорится, что использовано целых три чипа A219 для протекции питания (что бы это значило, может быть нечто, спасающее от скачков напряжения и неприятных последствий таких явлений?).









Обзор Zotac GeForce GTX 580 Extreme

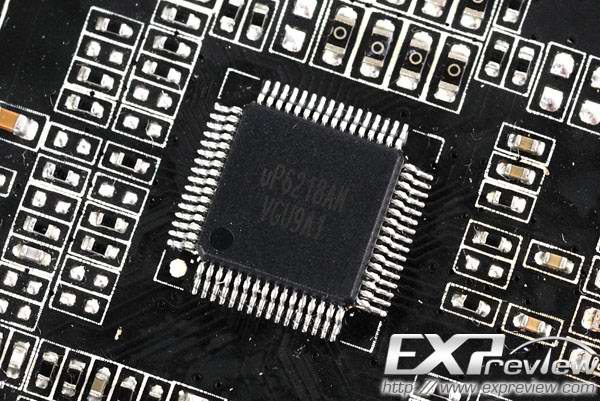

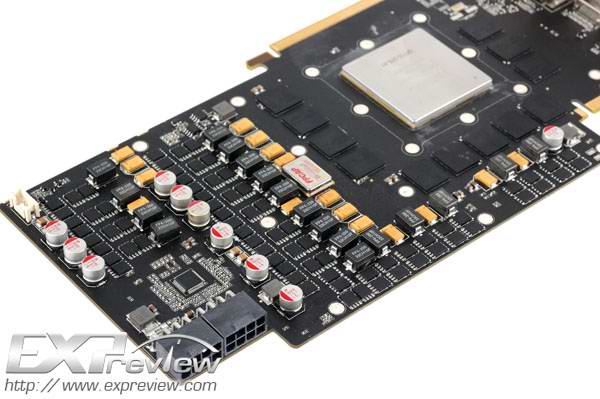

Схема питания видеокарты очень хороша, она осуществляется по 16+2 фазовой схеме.







Далее идёт описание таких технически сложных вещей, которые мне лично непонятны, так что давайте просто посмотрим фотографии Laughing



Обзор Zotac GeForce GTX 580 Extreme

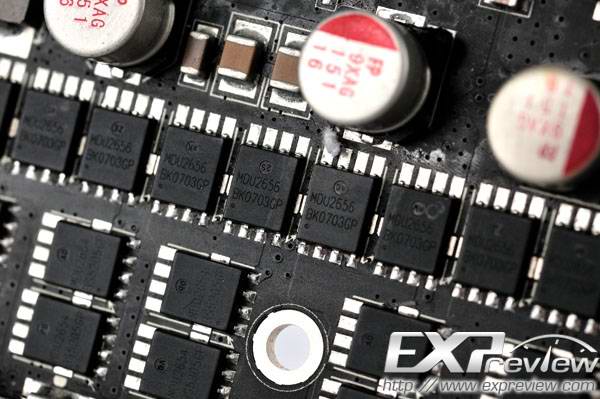

Говорится, что используются мосфеты корейского производителя MagnaChip, по четыре мосфета для каждой из 18 фаз питания карты, всего 72 мосфета. Не совсем ясно, как в таком случае ревьюверы посчитали в начале обзора, что мосфетов 80 штук?









Обзор Zotac GeForce GTX 580 Extreme

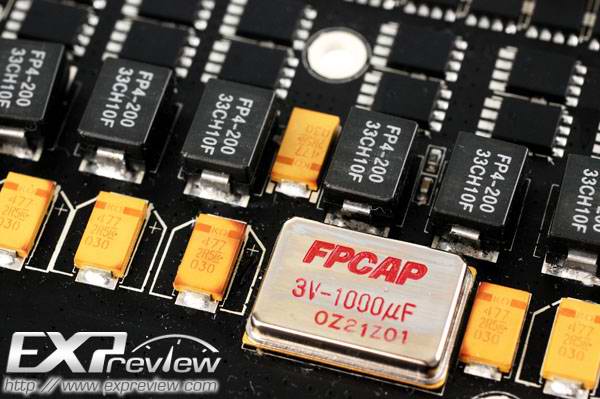

Также используются Coiltronics FP4-200, созданные Cooper Bussmann - знаменитой компанией, специализирующейся на производстве устройств, предназначенных для защиты электронных сетей.









Обзор Zotac GeForce GTX 580 Extreme

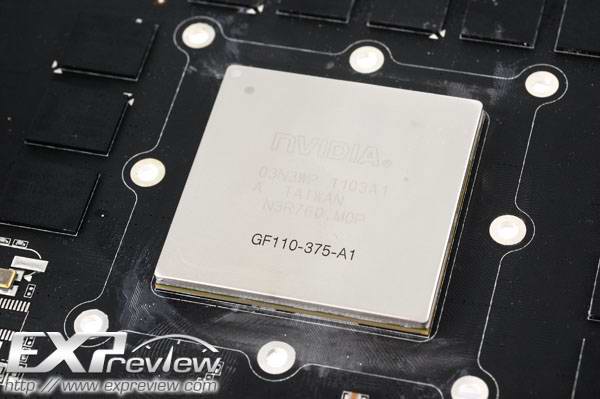

Графическое ядро GF110 - основа GTX 580, в представлении не нуждается.









Обзор Zotac GeForce GTX 580 Extreme

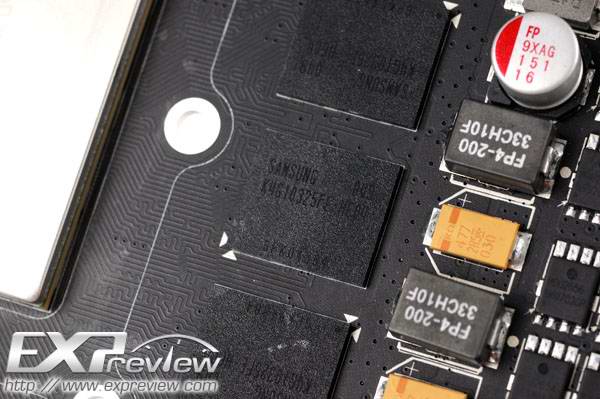

Используемый тип памяти - GDDR5, 0.4нс, производства Samsung. В теории такая память может функционировать на частоте в 5000МГц (эффективных), так что учитывая выставленную Zotac частоту в 4400МГц, остаётся неплохой простор для разгона.









Далее будет рассмотрена в деталях система охлаждения этой интересной видеокарты.



Обзор Zotac GeForce GTX 580 Extreme

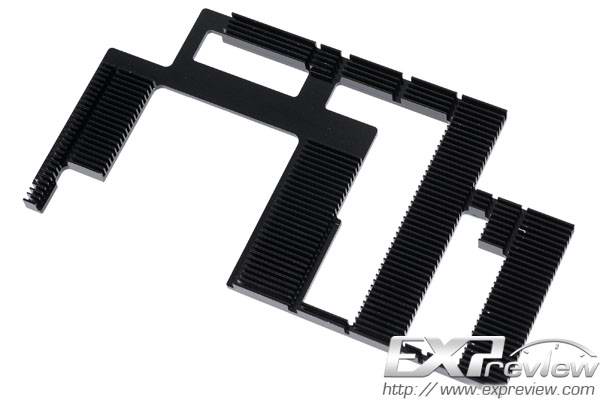

Тот самый чёрный радиатор, о котором я писал чуть ранее. От себя скажу, что вид у него достойный и почти наверняка у продукта Zotac не будет проблем с перегревом области VRM.









Обзор Zotac GeForce GTX 580 Extreme

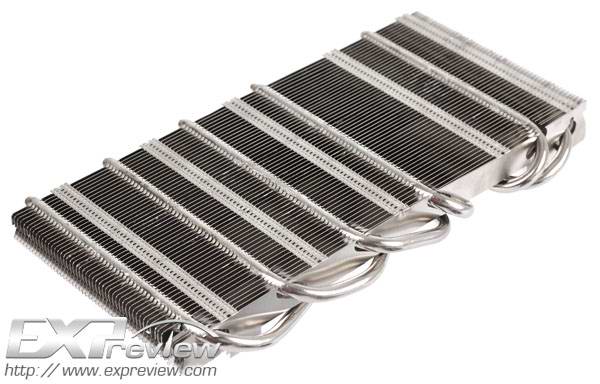

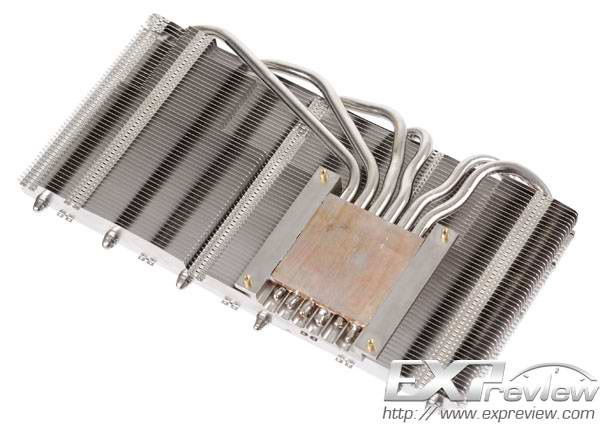

Довольно немаленький алюминиевый радиатор с медным основанием, из которого идут шесть 6мм теплотрубок. Утверждается, что изделие хорошо отводит тепло. Мы убедимся в этом позже.









Обзор Zotac GeForce GTX 580 Extreme



Тот же самый радиатор, что и сверху, но вид с другой стороны. Количество алюминиевых пластин в радиаторе - 52 штуки, общая площадь рассеивания тепла - 4500 квадратных сантиметров. Вся эта красота охлаждается сразу двумя 120мм вентиляторами. О чём ещё мечтать?









Обзор Zotac GeForce GTX 580 Extreme

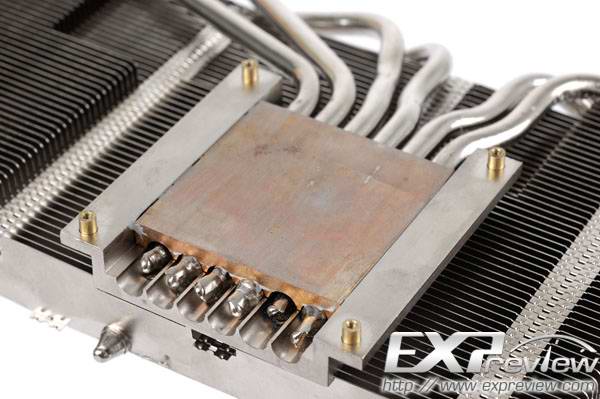

Крупная фотография основания изделия. Видно, что кому-то было лениво его чистить Smile









Обзор Zotac GeForce GTX 580 Extreme

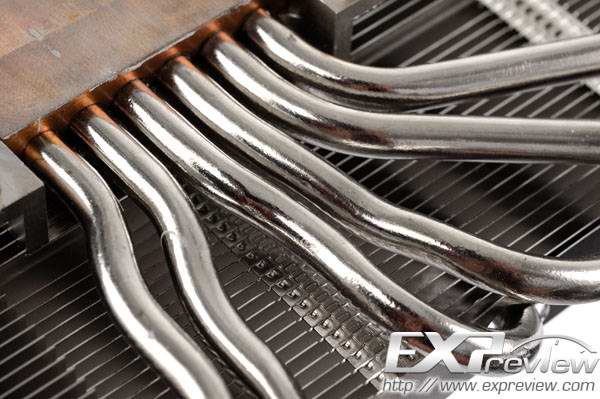

Не менее крупное фото теплотрубок. Видно, что они медные, но никелированы почти от самого своего основания.









Обзор Zotac GeForce GTX 580 Extreme

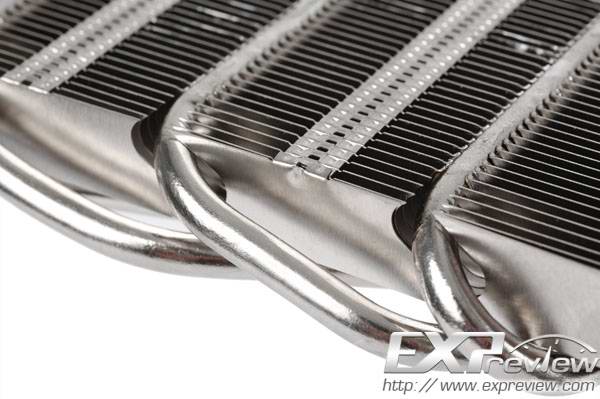

Вот таким вот образом теплотрубки передают... тепло, иначе и не сказать, на пластины радиатора.









Обзор Zotac GeForce GTX 580 Extreme

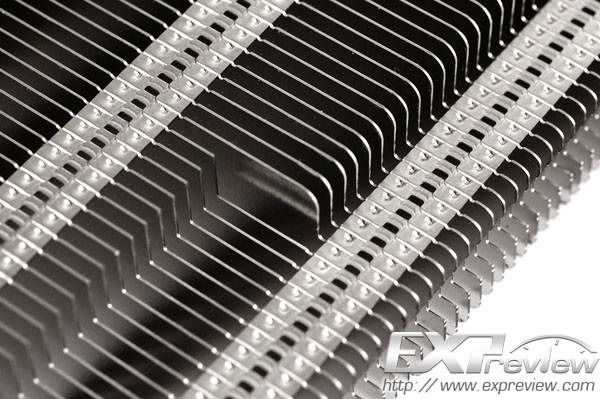

Рёбра радиатора крупным планом.









Обзор Zotac GeForce GTX 580 Extreme

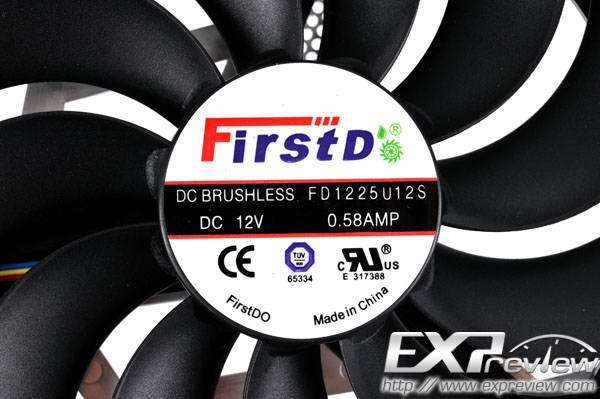

Вот такие вот вентиляторы крутятся в системе охлаждения Zotac GTX 580 Extreme. Работают они по принципу широтно-импульсной модуляции (PWM), скорость их вращения не озвучена, шумовые показатели - тоже. Будем надеяться, что этот практически noname (я не слышал о компании FirstDO, а Вы?) не испортит впечатления о продукте китайского вендора.
