Мы уже рассмотрели немалое количество нереференсных версий видеокарты GeForce GTX 560 Ti, теперь глянем на ещё один вариант, от компании Palit, а конкретно - версию Sonic с 1ГБ памяти. Оригинальный материал расположен на сайте TechPowerUp и как всегда содержит довольно необычные игровые тесты (не встречающиеся в других обзорах).

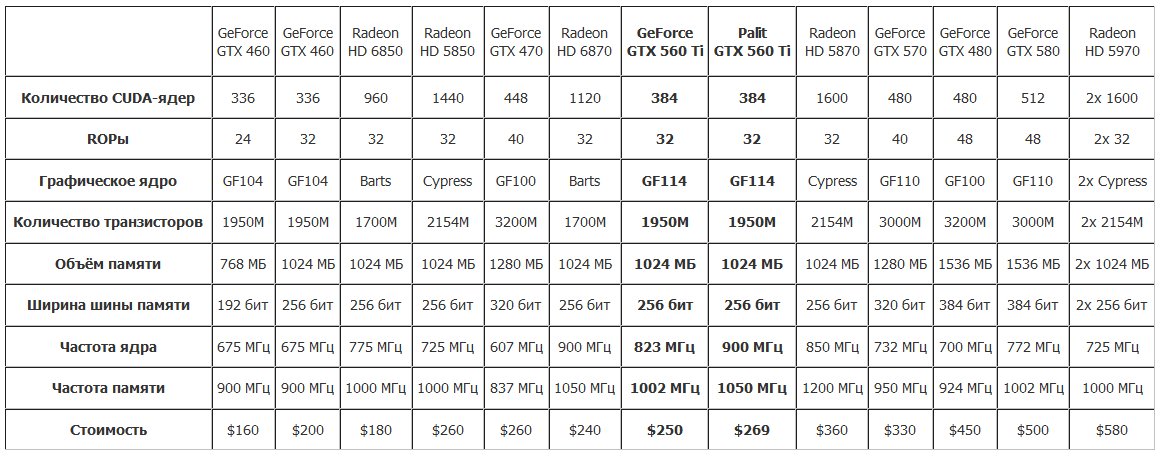

Как и полагается, начнём с характеристик новинки, а заодно посмотрим на решения, которые будут ей противостоять в тестах. Всё внимание на табличку:

Табличка кликабельна

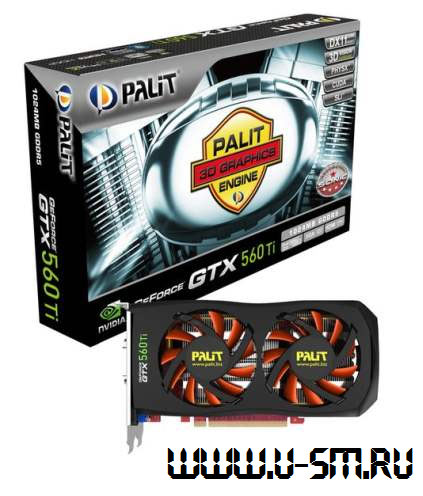

Теперь, когда нам понятно с чем имеем дело в плане спецификаций, самое время приступить к просмотру фотографий виновницы торжества - видеокарты Palit GeForce GTX 560 Ti Sonic, её упаковки и всего того, что есть в комплекте.

Коробка новинки - вид сзади и спереди, ничего примечательного. Стикер с надписью "Sonic" показывает, что у нас тут разогнанная карточка, а не версия с референсными частотами (есть и такая).

Один из самых нищенских комплектов, что мы встречали у видеокарты GTX 560 Ti до сих пор. Ни тебе кабелей HDMI, ни переходников. Впрочем всё это объясняется просто - карточка чувствует себя уверенно и без этих приблуд, но об этом позже.

В карточке от Palit применена двухвентиляторная двухслотовая система охлаждения. Печатная плата стандартного для Palit цвета - красного.

Пластиковый кожух видеокарты не полностью её покрывает, так что часть горячего воздуха будет рассеиваться внутри системного блока, как это ни печально.

На фото выше прекрасно видна причина, по которой к карточке не дают переходников. В отличие от референсной модели, снабжённой лишь парой DVI и mini HDMI, творение Palit поставляется с двумя DVI, полноразмерным HDMI и D-Sub (VGA) видеовыходами. Здорово!

Количество SLI-коннекторов - одна штука, ровно столько же, сколько у референсной модели.

Печатная плата карточки со снятым кулером.

Пластиковый кожух вместе (с вентиляторами на нём) сняли с видеокарты, дабы мы могли на него полюбоваться Вентиляторы 80мм, скорость вращения не указана. По виду - довольно дешёвые.

На фото выше карточка готова к нацеплению на неё сделанного своими руками кожуха с вентиляторами, я как-то писал об этом на форуме

Радиатор довольно незамысловатый - три теплотрубки, идущие из медного основания и некоторое количество алюминиевых рёбер. В Palit, видимо, думают, что раз карточка основана на не самом горячем чипе, то особо крутой радиатор тут явно будет лишним.

Питается карточка от двух 6-и контактных коннекторов БП, как и большинство других GTX 560 Ti.

Используемая память - от Samsung, номер K4G10325FE-HC04. Максимальная рабочая частота - 5000Мгц.

Графическое ядро видеокарты - GF114, ревизия А1. Произведено TSMC по нормам 40нм тех.процесса.

Комментарии

12



#1 BARBARIAN 06.02.2011 21:31

интересно , но я больше смотрел как проявют себя - 470 , 580 и 5970 .
5970 оказывает у них работает в этот раз на много лучше по сравнению с 580

Цитировать





#2 Lol 07.02.2011 16:11

она двух чиповая ! какой это конкурент? еси тока с GTX295 сравнить.... :whistle:
две 560 SLI вот это сила!

Цитировать





#3 Гремлин 07.02.2011 17:10

А вот радиаторов то на VRM опять нет, прямо как на 460-ой.
Опять Palit экономит на мелочах.

Цитировать





#4 Slayer Moon 07.02.2011 17:31

Цитирую Гремлин:

А вот радиаторов то на VRM опять нет, прямо как на 460-ой.
Опять Palit экономит на мелочах.

Дельный комментарий, а я и не обратил внимания даже. Хотя в любом случае мне такая СО даром не нужна, сделал бы свою из подручных средств

Цитировать





#5 Гремлин 07.02.2011 18:08

Пытался я делать СО своими руками, получилось сразу скажу не очень(по крайней мере мне не понравилось).
Делал СО для своей референсной 4850, т.к. в летнюю жару температура карточки в простое поднялась до заоблачных 50С, а под нагрузкой и того выше была(60-70С после трех минут прожарки фурмарком). Ну так вот взял старый кулер Ice Hammer IH-3675WV, похимичил над креплением от этого кулера для LGA775 и поставил на видюху. Эти манипуляции принесли свои плюсы и минусы. Плюсы были в том что температура упала до 40С в простое и 50 под нагрузкой(фурма рком). А минусы были в габаритах кулера(возникли нюансы при установке на мать) и внешнем виде, остальное было не существенно.
Затем успешно его поменял на нормальное охлаждение для видюхи, а именно Ice Hammer IH-850. :whistle:

Цитировать





#6 _NooB_ 07.02.2011 19:27

Ну почему на 570 поставили 4 фазы, а на 560 - 5 фаз

Цитировать





#7 Slayer Moon 07.02.2011 20:48

Цитирую Гремлин:

Пытался я делать СО своими руками, получилось сразу скажу не очень(по крайней мере мне не понравилось).
Делал СО для своей референсной 4850, т.к. в летнюю жару температура карточки в простое поднялась до заоблачных 50С, а под нагрузкой и того выше была(60-70С после трех минут прожарки фурмарком). Ну так вот взял старый кулер Ice Hammer IH-3675WV, похимичил над креплением от этого кулера для LGA775 и поставил на видюху. Эти манипуляции принесли свои плюсы и минусы. Плюсы были в том что температура упала до 40С в простое и 50 под нагрузкой(фурма рком). А минусы были в габаритах кулера(возникли нюансы при установке на мать) и внешнем виде, остальное было не существенно.
Затем успешно его поменял на нормальное охлаждение для видюхи, а именно Ice Hammer IH-850. :whistle:

Интересный опыт, камрад !
Если бы ты знал как моя видяшка где грелась (фурмарк даже не проходит) - тебя бы кондрашка схватила

Цитировать





#8 Гремлин 08.02.2011 19:04

Цитирую Slayer Moon:

тебя бы кондрашка схватила

Врятли, у друга была видюха Sparkle GeForce 7600 GS(с пассивным охлаждением), вот она грелась. У меня батареи в квартире хуже топят зимой, 80С это вам не шутки. А через пару минут игры в любую игру тупо вырубался комп, срабатывала защита от перегрева GPU. Но нашлось простое решение, купили "карлсона", поставили на радиатор и вуаля, температура GPU упала до 40С....правда шуму прибавилось ....но ничего, шум дело поправимое. :silly:

Цитировать





#9 Guest 15.02.2011 20:26

Обалдеть ! У них GTX560, обходит GTX570 !!!!!!!!!!!! Сейчас же побегу обменивать свою 570-ю...

Цитировать





#10 Slayer Moon 15.02.2011 20:36

Цитирую Анонимно:

Обалдеть ! У них GTX560, обходит GTX570 !!!!!!!!!!!! Сейчас же побегу обменивать свою 570-ю...

В разгоне такая ситуация вполне реальна - нечему удивляться.

Цитировать
