Американская фирма Koolance уже на протяжении десятка лет является передовым производителем компонентов для водяного и не только охлаждения. Началось все еще в далеком 1995-ом, а сейчас среди выпускаемых продуктов можно найти как всевозможные водоблоки, радиаторы, помпы, так и готовые внешние модули СВО и системы управления. Самая совершенная из них – TMS-200, о ней и пойдет речь.
Поставляется она в самой обычной белой коробке с названием производителя и указанием модели. Стоит отметить, что в Америке находится головной офис, там же разрабатываются все (или почти все) продукты, а само производство происходит в Корее. На это указывает и надпись «Designed in the USA. Made on Korea» на коробке.

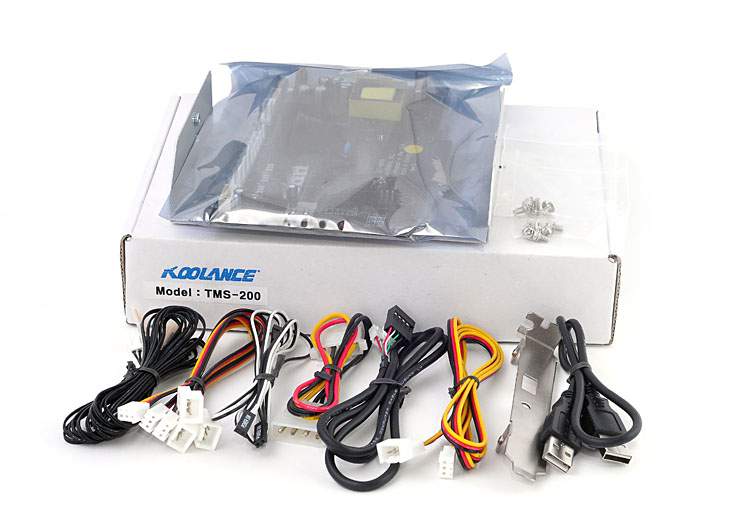

Внутри коробки обнаруживаем внушительное количество всевозможных кабелей и прочего. Все это добро проложено серым поролоном, который надежно защищает содержимое при транспортировке.
Комплект поставки:
- Koolance TMS-200
- 3 удлинителя для 3-pin вентиляторов
- Удлинитель питания типа molex
- Удлинитель питания для 3-pin помпы (он около 50 см длинной)
- Обычный USB кабель
- USB кабель для внутреннего подключения
- 5 фирменных термопар
- Кабель аварийного выключения компьютера
- Планка для установки в PCI слот
- Шасси для установки в 5,25” отсек
- 4 винта для установки шасси в 5,25” отсек
- 6 винтов для крепления платы на шасси или PCI планке
- Распечатанная на А4 инструкция
Нетрудно заметить, что комплектация очень богатая и включает в себя все необходимое. Производитель не поскупился на различные USB кабели, удлинители. Даже винтов положили с запасом (для установки на шасси необходимо всего 4 штуки, но еще 1 может понадобиться для установки TMS-EB200). А вот инструкция несколько разочаровывает – это самая обычная распечатка на А4, причем всего на 2 страницы. К устройству такого класса можно было бы сделать и цветную книжечку, в которой написать не только пару слов о установке и функциональности устройства, но и полноценно раскрыть потенциал программного обеспечения. Не найти в комплекте и диска с этим самым ПО – скачивайте с сайта, господа покупатели.

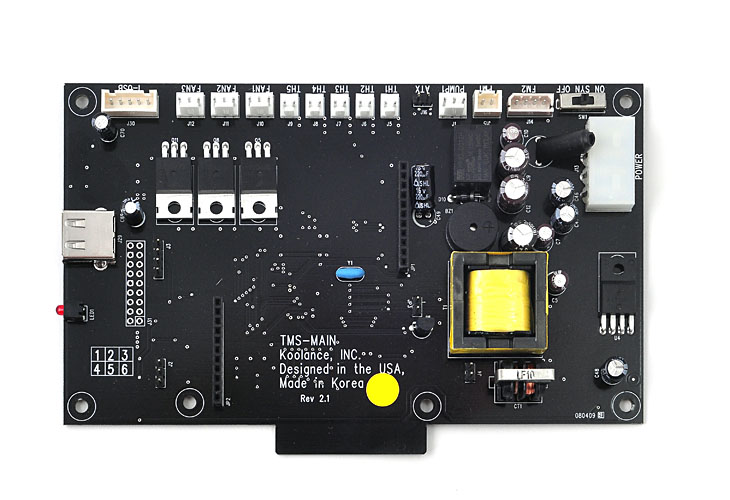

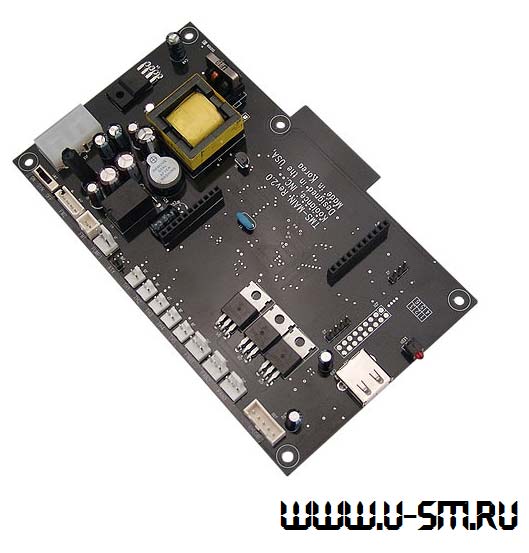

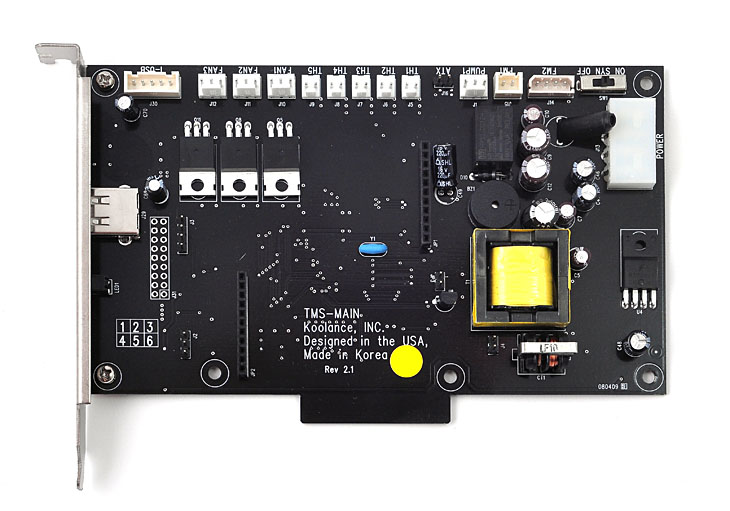

Для начала предлагаю просто полюбоваться на TMS-200:
Выполнено все очень качественно, берешь в руки – вещь. А черный матовый цвет печатной платы лишь усиливает это восприятие. А вот сами разъемы могли бы тоже поставить черные, чтобы сохранить внешний вид.
Дабы плата не лежала абы как в корпусе, производитель предусмотрел целых 2 решения этой проблемы. Первый из них – установка в в PCI слот, для этого в комплекте есть соответствующая планка:
При этом на эту же планку выводится светодиод и USB разъем для подключения, очень удобно.

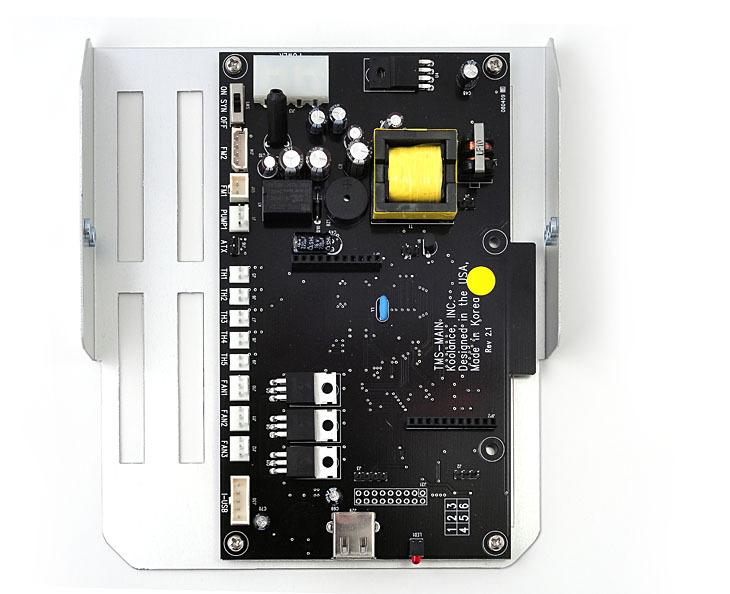

Второй вариант – установка в 5,25” отсек, для этого предусмотрено соответствующее шасси:
Вариант не менее удобный и намного более красивый в случае, если боковая крышка системного блока прозрачная или снята вовсе. Но некие неудобства могут возникнуть с подключением питания, но входящий в комплект удлинитель питания типа molex практически полностью решает эту проблему. Да и при должном просторе в отделении для 5,25” устройств, вентиляторы и термопары можно подключать не вынимая устройства.

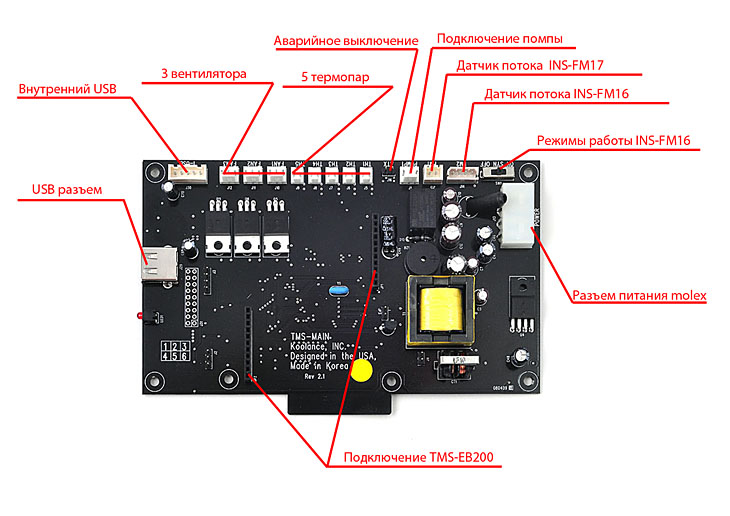

А теперь перейдем к схеме, которая наглядно показывает расположение и предназначение многочисленных разъемов:
Немного остановимся на аварийном выключении. Дело в том, что TMS-200 поддерживает 2 вида – либо программный, т.е. «завершение работы Windows», либо путем эмулирования нажатия кнопки Power (впрочем, в этом случае так же происходит «завершение работы Windows», а не резкое выключение. Выключение происходит в случае удержания кнопки). Для второго метода нужен идущие в комплекте переходник, который подключается между материнской платой и разъемом провода, который идет от кнопки Power (обычно разъем маркируется как «Power SW»). На настройке аварийного выключения мы вернемся позже.
Хотелось бы упомянуть и про термопары. Каждая снабжена защитным кембриком из ПВХ, а провод длиной 50 см очень мягкий, его без проблем можно проложить где угодно. Бросается в глаза и несколько нестандартный разъем, да и термопары необычные. Если к TMS-200 подключить самую обычную термопару из комплекта реобасов, например, Scythe, то программа покажет температуру, которая в 2 раза выше реальной. Если подключить фирменную термопару Koolance, то температура высвечивается правильной. Не буду глубоко вдаваться в подробности тестирования термопар (т.н. технология компенсации термо-ЭДС, при которой производится сначала замер без источника измерительного тока, необходимого для измерения сопротивления, а потом уже вычитание полученного из результирующего напряжения), а скажу, что для начала я померил внутреннее сопротивление обычной термопары и термопары Koolance при температуре окружающей среды в 25 °С. В первом случае сопротивление было 10 кОм, а во втором – 50 кОм. В случае нагрева сопротивление обоих термопар менялось правильно, т.е. по экспоненте и на убывание. Применение метода компенсации термо-ЭДС лишь только подтвердило существенную разницу в термопарах. Ответить на вопрос «почему Koolance так сделал?» я не в силах, но стоит иметь ввиду, что использовать с TMS-200 следует только фирменные термопары.
Заявленные технические характеристики:
- Поддержка до 5 термопар, для каждой можно настроить температурный порог звукового оповещения и выключения компьютера
- Пользовательские настройки авто режима управления одной 12 В помпой
- Пользовательские настройки авто режима управления тремя вентиляторами
- Возможность подключить один датчик потока
- Мониторинг скорости вращения вентиляторов и помпы
- Режим тестирования производительности помпы
- Запись и просмотр логов: температуры, скорости вентиляторов и помпы, скорости потока (создается текстовый файл в формате raw)
- Возможность программного и «железного» выключения компьютера с настраиваемой задержкой и основываясь на показаниях любой термопары
- Возможность установить свой звуковой сигнал
- Максимальный ток на канал – 2А. Суммарное ограничение = 6.5A.
Как мы видим, TMS-200 позволяет организовать полностью автономное управление системой охлаждения компьютера, а в случае опасности и выключить его. Отмечу и высокую мощность устройства – до 2 А на канал, т.е. максимальная мощность более 20 ватт, а этого хватит для любых помп, даже D5 (она же значится в списке поддерживаемых).
Пора перейти к самому главному – к программному обеспечению. Все настройки производятся через него, но устройство полностью автономно, т.е. можно настроить 1 раз и вообще отключить USB кабель. Если не нужен мониторинг, конечно.
Самая последняя версия ПО на момент написания статьи – Koolance TMS v2.1.28.

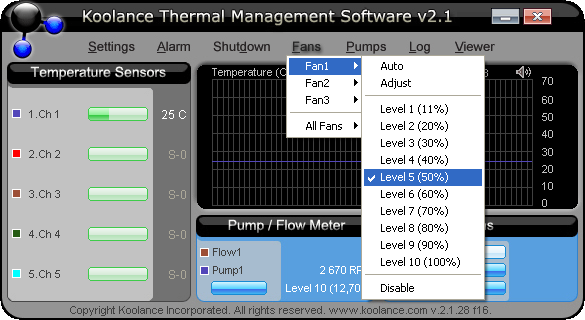

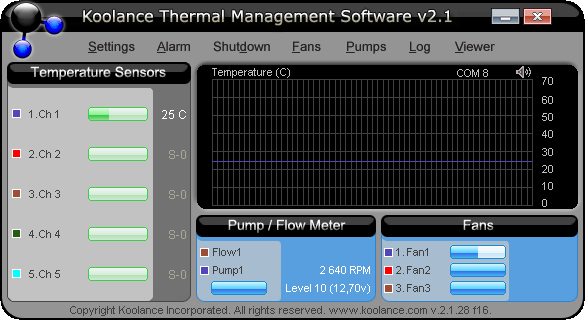

Интерфейс прост и нагляден: слева отображаются данные с 5 термопар, в правой части внизу отображается скорость помпы и вентиляторов, скорость потока. Подаваемое напряжение отображается горизонтальным столбиком (bar’ом), который заполнен синим в зависимости от напряжения. Значительную часть занимает область, в которой выводится график скорости вращения вентилятора, помпы, скорость потока или температура.
Для регулировки скорости вращения вентиляторов предусмотрено 10 уровней, которые изначально заданы с шагом в 10% (10, 20…100%). Можно настраивать как каждый канал в отдельности, так и все 3 канала сразу. Предусмотрена и возможность полного обесточивания канала (Disable).
Каждому уровню можно задать собственное значение напряжения с точностью до 1%.

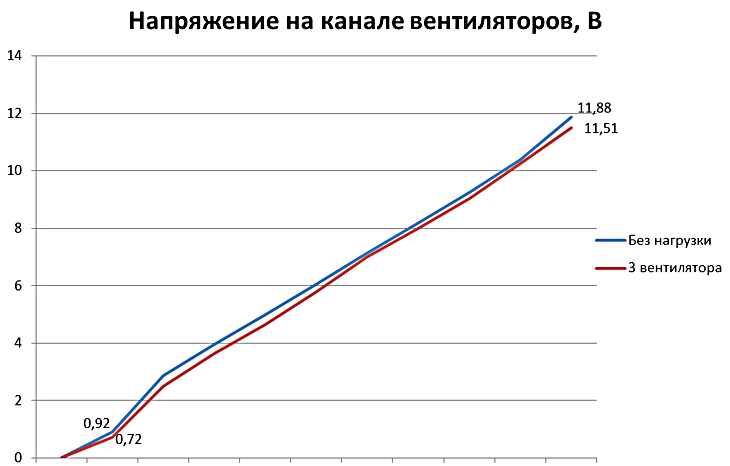

Получается довольно широкий диапазон выходного напряжения, который с лихвой перекрывает рабочий диапазон любого вентилятора. Предлагаю посмотреть на график выходного напряжения без нагрузки и с нагрузкой в 20 Вт (при 100% выходного напряжения), которая создавалась посредством 3-х мощных вентиляторов.
Удивительно, но при довольно внушительной нагрузке, напряжение просело совсем немного. Таким образом, можно спокойно вешать на канал по 7-10 обычных вентиляторов и не волноваться, что напряжение слишком сильно просядет или устройство перегреется. Нагрев при подобной нагрузке был незначительным.
Но главная особенность TMS-200 вовсе в другом. Контроллер поддерживает полностью автоматический режим управления вентиляторами в зависимости от температуры

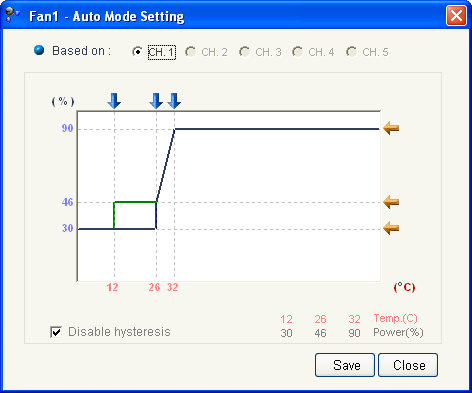

Температуру для ориентирования можно взять с любой из пяти термопар. Всего же настраивается 6 точек: 3 для температуры и 3 для скорости вращения. Задаем минимальный уровень оборотов, средний и максимальный. Устанавливаем пороговую температуру, после превышения которой вентилятор начнет вращаться со средней скоростью. Устанавливаем максимальную температуру, при превышении которой вентилятор начнет вращаться с максимальной установленной скоростью. А между средним и максимальным значением скорость будет изменяться плавно.
Зачем нужно среднее значение? Все очень просто, можно отключить вентиляторы вовсе, но когда температура превысит какой-то порог, то они начнут медленно вращаться, не издавая шума. Если же температура продолжает возрастать, то вентиляторы будут плавно повышать свои обороты вплоть до максимальной установленной отметки. Удобно? Безусловно.

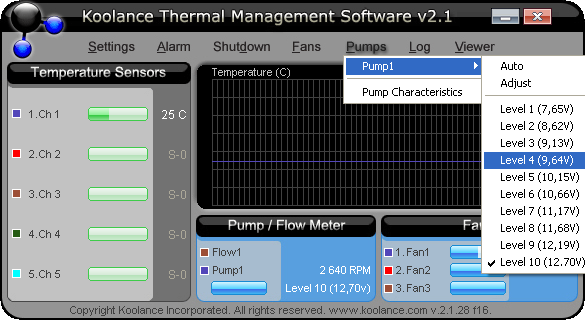

Перейдем к регулировке скорости помпы:

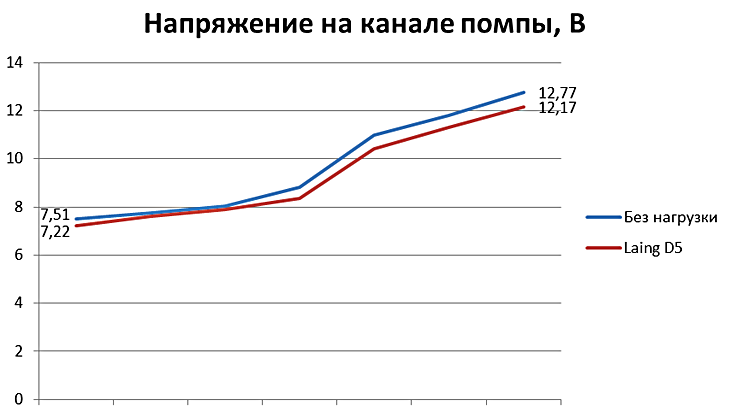

Предусмотрено так же 10 уровней, но вот диапазон от 7,65 В и до 12,7 В. Верхний предел напряжения несколько завышен, думаю, что для поддержания 12 В даже под нагрузкой. Кроме того, например, Laing DDC работает при напряжении до 13,2 В. С другой стороны, редкие помпы способно функционировать при напряжении ниже 7 В, так что диапазон регулировки выбран вполне разумный. На этот раз в качестве источника нагрузки выступала Laing D5.
Самая мощная помпа просадила напряжение всего на 0,6 В, но максимальное все равно осталось выше 12 В. Можно заметить явную нелинейной регулировки, т.е. где-то до 50-60% напряжение практически не поднимается, но с учетом того, что можно задавать с точностью до процента, то подобрать необходимую скорость помпы будет нетрудно. Тепловой режим TMS-200 при подобной нагрузке не вызывает никаких опасений. Как и для вентиляторов, для помпы предусмотрен точно такой же автоматический режим управления.
Увы, но достать датчики потока Koolance в России крайне сложно и протестировать контроллер с ними не удалось. Впрочем, ничего существенно нового мы бы не увидели и я уверен, что каких-либо проблем не возникло.

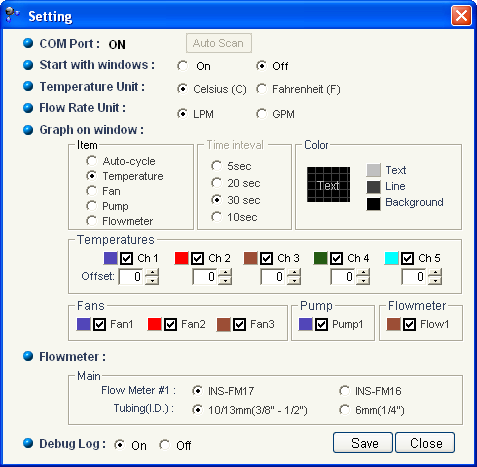

А теперь пройдемся по всем пунктам меню, а начнем с самого первого – общих настроек.
Во всплывающем окне можно активировать запуск приложения вместе с Windows, а также поменять единицы измерений температуры и потока жидкости. Далее идут настройки отображения графика: можно задать либо цикличную смену отображения всех данных с интервалом в 5, 10, 20 или 30 секунд (тоже самое можно задать по правом клику на любом месте графика), задать цвет текста, сетки и фона.
Для всех кривых каждой из температур или скорости вращения помпы, вентилятора или потока можно задать индивидуальный цвет, а также включить или выключить отображение на графике.
Еще ниже можно выбрать тип датчика потока и используемый типоразмер шлангов. Шлангов с внутренним диаметров 13 мм нет, но это оправдывается тем, что фитинги с резьбов G ? имеют наибольший внутренний диаметр около 10 мм. Сомневаюсь, что при таком подходе разница в потоке между шлангом 10/13 и 13/19 превышает общую погрешность датчика потока.

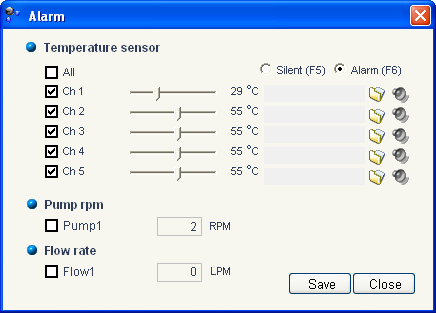

Следующий раздел отвечает за сигнализацию. Для каждой из 5 термопар можно установить индивидуальную пороговую температуру и звуковой сигнал в формате .wav, который воспроизводится средствами Windows. Плюс к этому и на TMS-200 присутствует довольно громкая пищалка, не услышать которую может только глухой. Отключить звуки можно либо установкой соответствующей галочки, либо нажатием F5.
Не обошли стороной и помпу: можно задать как минимальные обороты помпы, так и скорость потока.
Звуковой сигнал – это отлично, но что еще? Контроллер автоматически устанавливает 100% напряжения на все каналы, а как только тревога спадет, возвращает к установленным значениям. А что если помпа так и не раскрутилась и температура продолжает возрастать?

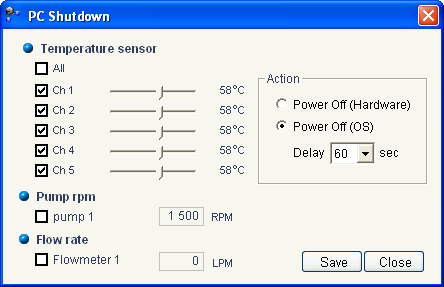

Для этого предназначен следующий режим, отвечающий за аварийное выключение компьютера:
Можно настроить выключение компьютера, основываясь на температуру или скорость помпы/потока, при этом выбрать либо программное выключение, либо симуляцию нажатия кнопки Power с заданной задержкой. Чего еще желать? Разве что отправку смс на телефон о том, что, например, неисправна помпа
.

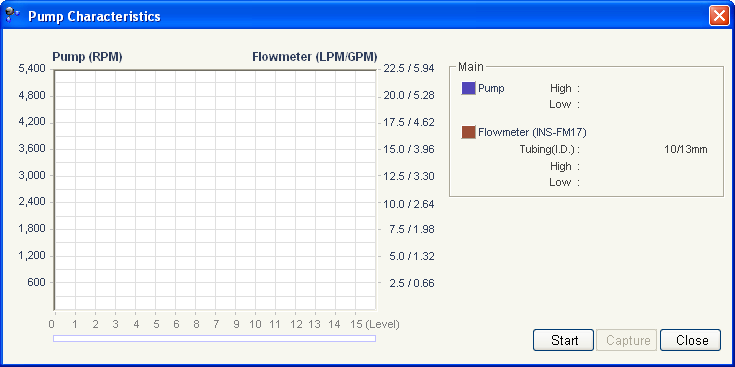

На очереди раздел, отвечающий за тестирование производительности помпы. Контроллер сам прогонит помпу на различных оборотах и нарисует кривую зависимости оборотов и скорости потока от напряжения. Ввиду отсутствия датчика потока, подобный тест не проводился.

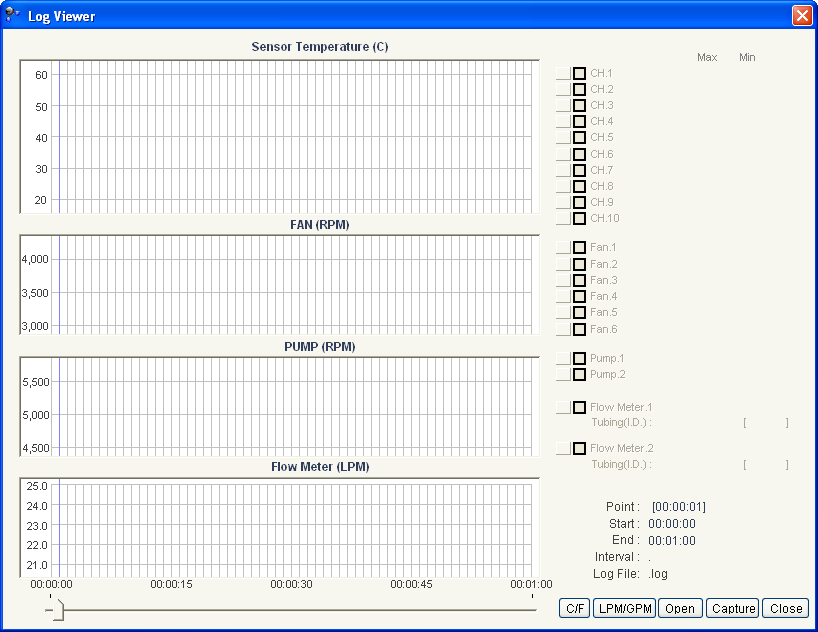

Но управление посредством операционной системы позволяет производить еще одну важную операцию – запись данных файл. Запись ведется в своем собственном формате .raw, а для воспроизведения отвечает раздел Viewer:
Самым наглядным образом предоставляется вся записанная информация, при этом можно переключаться между единицами измерения, включать и отключать нужные данные. Перемещение во времени происходит посредством ползунка снизу.
Для температур указывается текущее, минимальное и максимальное значение. Нажатием по каждому из 4-х графиков можно его увеличить. А нажатием кнопки «Capture» автоматически сделать 4 скриншота каждого из графиков в формате .BMP.
Софт для управления очень простой и наглядный, но при этом сочетает в себе отличную функциональность, работает стабильно и быстро. Каких-либо проблем в процессе использования не выявлено, все функции работают именно так, как и должны.
Венчает тест традиционный видеоролик, но следует учесть, что с одной стороны на видео можно в действии показать работу устройства, но с другой стороны попросту невозможно многое рассказать, так что он выступает все же дополнением к статье, но посмотреть его обязательно стоит.
Пора переходить к плюсам, минусам и конечному вердикту.
Плюсы:
- Богатая комплектация, которая включает в себя все необходимое и даже больше
- Возможность установки как в PCI слот, так и в 5,25” отсек
- Мощности хватит с запасом и для мощной помпы, и для еще десятка вентиляторов
- Удобный и функциональный софт
- Возможность автономной работы без ПО
- Возможность расширения функционала устройства за счет TMS-EB200
Минусы:
- Главный минус – несколько завышенная цена на территории РФ, которая составляет 4500-5000 рублей
- Весьма сложно купить датчик потока
Вывод будет прост: TMS-200 – практический идеальный вариант автоматического и не только управления СВО. Если учитывать высокую выходную мощность, 3 канала для подключения вентиляторов – это не так уж и много, хватит для подключения как минимум дюжины вентиляторов. Если в ПО и есть какие-то недостатки, то новые версии продолжают выпускаться (2.1.28 от 20-го декабря 2010-го года, т.е. довольно свежая), в них эти недостатки исправляются. А если вдруг возникнет необходимость во втором контуре, то всегда можно докупить TMS-EB200, который удваивает количество подключаемых устройств: еще 3 вентилятора, помпа, 5 термопар и датчик потока.
Автор выражает благодарность фирме Overhard за предоставленный девайс Koolance TMS-200. Отдельное спасибо Михаилу и Алексею.
