Обзор видеокарты MSI R6870 HAWK

E-mail Печать
Оглавление
Обзор видеокарты MSI R6870 HAWK
Конфигурация тестового стенда и используемые игры/приложения
Синтетические тесты
Игровые тесты
Энергопотребление/температурный режим/уровень шума
Разгон видеокарты MSI R6870 HAWK
Выводы

Только сегодня внёс в соответствующую Армаду карточку MSI R6870 HAWK, как нежданно-негаданно на сайте KitGuru, появился соответствующий обзор - оперативно работают, молодцы. Представляю Вам, уважаемые читатели, пересказ британского материала.





















Новинка от MSI может похвастаться использованием компонентов военного класса и улучшенным питанием - по схеме 8+2 (ядро и память), вместо 4+1, как у референсных моделей. Также стоит упомянуть несколько изменившуюся (будем надеяться, что в лучшую сторону) систему охлаждения Twin Frozr III, которую мы могли наблюдать впервые на карточке MSI GTX 480 Lightning. Стало быть, теперь MSI свои "обычные" (не HAWK и не Lightning) версии карточек будет снабжать TF II, а остальные - TF III? Время покажет. Ну а сейчас перейдём к табличке с характеристиками рассматриваемого видеоадаптера.




  MSI R6870 HAWK AMD HD6870 AMD HD5870
Площадь графического чипа (мм2) 255 255 334
Количество транзисторов
1.7 миллиардов 1.7 миллиардов 2.15 миллиардов
Пропускная способность памяти
4.2 ГБ/с 4.2 ГБ/с 4.8 ГБ/с
Количество потоковых процессоров
1120 1120 1600
Текстурные блоки
56 56 80
ROPы 32 32 32
Частота ядра
930 МГц
900 МГЦ 850 МГц
Частота памяти
1050 МГц 1050 МГц 1200 МГц
Тип памяти
1ГБ GDDR5 1ГБ GDDR5 1ГБ GDDR5
VN:R_U [1.9.7_1111]



Ничего особо выдающегося, заводской разгон слабоват, намой взгляд. Но будем надеяться, что "ручной" оверклокинг нас не разочарует.

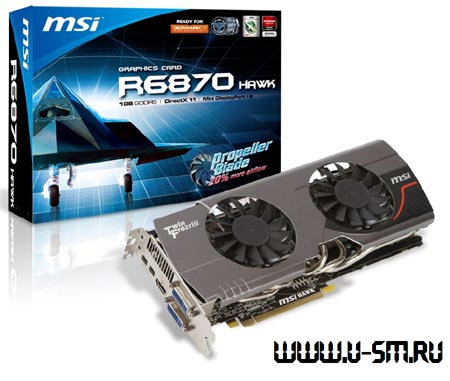

Теперь ознакомимся с коробкой нового продукта MSI, а затем с самой картой и комплектом поставки.



Забавляет надпись, явно предназначенная для ламеров - "Ready for 3DMark 11", как будто к нему не были готовы уже совсем не новые Radeon'ы 5000-й серии.





Обзор видеокарты MSI R6870 HAWK



Дизайн коробки схож с другими HAWK и Lightning-решениями от MSI.







Обзор видеокарты MSI R6870 HAWK



Комплект поставки - диск с софтом, инструкция, красочный буклет, различные переходники (для питания и с DVI>D-Sub), сама видеокарта и специальные кабели для безопасного замера напряжений во время работы карточки.



Обзор видеокарты MSI R6870 HAWK

Одним из основных отличий Twin Frozr III от его предшественника, была (и является) форма алюминиевого кожуха этой системы охлаждения - она покрывает почти всю карту, потому горячий воздух не рассеивается внутри системного блока пользователя, а выводится наружу.

Обзор видеокарты MSI R6870 HAWK



Обзор видеокарты MSI R6870 HAWK



Количество тепловых трубок - пять штук, скорее всего они 8мм (это не уточняется), как и у той версии TF III, что мы уже видели.





Обзор видеокарты MSI R6870 HAWK



Отличие данной версии Twin Frozr III от той, что была применена на GTX 480 - вентиляторы. Изменён их типоразмер (были 90мм, а стали - 80мм), количество лопастей и их форма. Предыдущий TF III был шумноват, будет ли тише этот вариант кулера - скоро узнаем.







Обзор видеокарты MSI R6870 HAWK



Обзор видеокарты MSI R6870 HAWK



Странно, что эта часть видеокарты не прикрыта кожухом кулера. Да и не сказать вообще, что он полностью покрывает карту, снова MSI наступает на свои грабли.







Обзор видеокарты MSI R6870 HAWK



А вот точки замера напряжения (фотография выше), полезная в обиходе оверклокера штуковина.







Обзор видеокарты MSI R6870 HAWK



На фото выше хорошо виден коннектор CrossFire.







Обзор видеокарты MSI R6870 HAWK



Видеовыходы: два DVI, два mini DisplayPort и один полноразмерный HDMI.







Обзор видеокарты MSI R6870 HAWK



Интересная особенность карты - возможность переключения вентиляторов в режим производительности и тишины. Правда пользоваться этой "фичей" не в условиях открытого стенда довольно-таки сложно, если вообще возможно. Проще регулировать вентиляторы программным методом.







Обзор видеокарты MSI R6870 HAWK



Количество и тип коннекторов питания не изменилось, если сравнивать MSI R6870 HAWK с референсной HD 6870.







Обзор видеокарты MSI R6870 HAWK



Система охлаждения удалена и мы получили возможность полюбоваться красотой печатной платы карты (пусть и с радиаторами на ней). Авторы оригинального текста напоминают, что в строении данного графического адаптера применены высококлассные компоненты, некоторые из которых (или им подобные, что будет правильнее) используются в авиа-космической промышленности, в частности в космических шаттлах.







Обзор видеокарты MSI R6870 HAWK



Радиатор, судя по всему, хорош, но отличается от оного у GTX 480 Lightning. Вот, сравните.







Обзор видеокарты MSI R6870 HAWK



Обзор видеокарты MSI R6870 HAWK



Использование компонентов военного класса сулит карте отличный разгон. Оправдает ли новинка наши ожидания?







Обзор видеокарты MSI R6870 HAWK



Скриншот из GPU-Z, подтверждающий указанные производителем характеристики R6870 HAWK.
