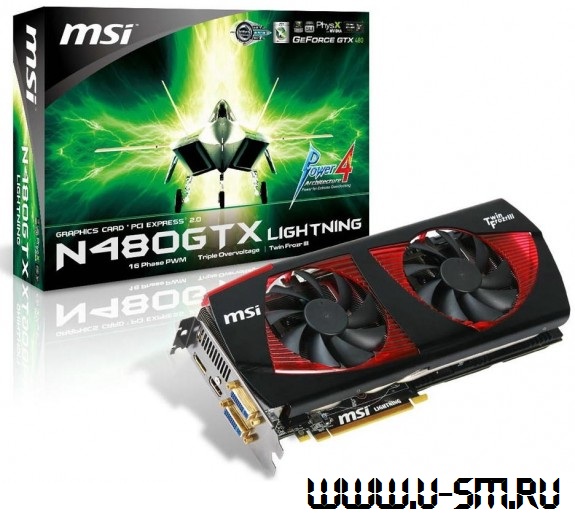

Обзор видеокарты MSI GeForce GTX 480 Lightning (N480GTX Lightning)

E-mail Печать
Оглавление
Обзор видеокарты MSI GeForce GTX 480 Lightning (N480GTX Lightning)
Конфигурация тестового стенда
Игровые тесты
Синтетические тесты
Энергопотребление видеокарты MSI GeForce GTX 480 Lightning
Уровень шума
Разгон видеокарты MSI N480GTX Lightning
Выводы

Я думаю, что тем из Вас, уважаемые читатели, кто следит за рынком видеокарт, знакома линейка Lightning от MSI. Эти карты отличаются особой прытью (благодаря заводскому разгону), стабильностью в работе (из-за использования высококачественных компонентов) и низкими температурами (заслуга эта, практически, целиком и полностью лежит на плечах системы охлаждения Twin Frozr, той или иной версии). Сегодня я хотел бы пересказать обзор с сайта techPowerUP, новейшей видеокарты от MSI, относящейся к вышеназванной линейке - GeForce GTX 480 Lightning (N480GTX Lightning). Карточка интересна прежде всего тем, что в ней впервые используется кулер Twin Frozr III, будет любопытно узнать его эффективность (я и про качество охлаждения и про уровень шума). Приступим, камрады!











Западные коллеги сразу взяли быка за рога и огласили стоимость новинки. Заплатив 549 долларов США, практически любой желающий, мог бы стать владельцем самой быстрой GTX480 от MSI. Это не столь безумные деньги, что просят, скажем за ASUS Ares (1000 долларов) но и не малые, особенно учитывая понижений цен на GTX460 и 470 (меньше, чем за 550 баксов можно сотворить SLI из пары 470-х или 460-х).



GTX480 Lightning поставляется с заводским разгоном, который меня лично немного разочаровал - 750/1500/4000 (ядро/шейдеры/память), против референсных 700/1401/3696МГц. Хм..неужели СО не справляется с более крутым разгоном? Пока неясно, да и не следует бежать впереди паровоза Smile



Плавно перейдём к фотографиям новинки и комплекту поставки.






Авторы оригинальной статьи посетовали на то, что на коробке (спереди) могла бы быть информация и более полезного характера.







Комплект поставки вполне себе приличный:



  • Сама видеокарта
  • Диск с драйверами и инструкция
  • Переходники DVI и HDMI
  • Три провода для замера напряжений
  • Кабель HDMI
  • 3x PCI-Express переходника питания



А теперь полюбуемся MSI GTX480 Lighting, уникальной в своём роде, видеокартой:



http://www.techpowerup.com/reviews/MSI/N480GTX_GTX_480_Lightning/images/card1.jpg



http://www.techpowerup.com/reviews/MSI/N480GTX_GTX_480_Lightning/images/card2.jpg



Вот так вот и выглядит система охлаждения Twin Frozr III. Позже мы познакомимся с ней более подробно. Стоит отметить бОльшую высоту карты, по сравнению с референсным вариантом GTX480.





http://www.techpowerup.com/reviews/MSI/N480GTX_GTX_480_Lightning/images/card3.jpg



По фотографии выше видно, что СО - двухслотовая.





http://www.techpowerup.com/reviews/MSI/N480GTX_GTX_480_Lightning/images/biosswitch.jpg



А это переключатель, с помощью которого можно выбирать один из двух доступных BIOS'ов. Первый вариант - для обычных оверклокеров, второй - для экстремалов, дружащих с жидким азотом, в этой версии прошивки убраны лимиты температур и используется не оптимизированный профиль работы СО.





http://www.techpowerup.com/reviews/MSI/N480GTX_GTX_480_Lightning/images/outputs.jpg



Видеовыходов четыре штуки - пара DVI, один HDMI и столько же DisplayPort. Несмотря на обилие вариантов подключения мониторов в видяхе, пользователь ограничен лишь двумя дисплеями. Для того, чтобы вывести изображения хотя бы на 3 монитора одновременно, понадобится вторая видеокарта.





http://www.techpowerup.com/reviews/MSI/N480GTX_GTX_480_Lightning/images/sli.jpg



SLI коннекторов два, т.е. максимально можно организовать 3-Way SLI (жаль такую возможность урезали у GTX460). Кстати, в статье-оригинале отмечается факт, что Lightning будет прекрасно работать в SLI с обычной GTX480.





http://www.techpowerup.com/reviews/MSI/N480GTX_GTX_480_Lightning/images/front.jpg



http://www.techpowerup.com/reviews/MSI/N480GTX_GTX_480_Lightning/images/back.jpg



Очень необычная печатная плата у новинки. Мне она очень напомнила по форме Zotac GTX460 Extreme.





http://www.techpowerup.com/reviews/MSI/N480GTX_GTX_480_Lightning/images/cooler1.jpg



http://www.techpowerup.com/reviews/MSI/N480GTX_GTX_480_Lightning/images/cooler2.jpg



http://www.techpowerup.com/reviews/MSI/N480GTX_GTX_480_Lightning/images/cooler3.jpg



Металлическая пластина показывает заднюю часть карты. Она служит ребром жёсткости (не давая карте деформироваться под весом системы охлаждения) и радиатором (впрочем, больше пары градусов разницы температуры, между карточкой с этой пластиной и без неё, вряд ли можно будет увидеть).





http://www.techpowerup.com/reviews/MSI/N480GTX_GTX_480_Lightning/images/cooler4.jpg



http://www.techpowerup.com/reviews/MSI/N480GTX_GTX_480_Lightning/images/cooler5.jpg



Система охлаждения состоит из радиатора, рёбра которого пронизывают пять 8мм теплотрубок и двух 90мм вентиляторов (характеристики которых не названы), эту конструкцию продувающих.





http://www.techpowerup.com/reviews/MSI/N480GTX_GTX_480_Lightning/images/cooler6.jpg



http://www.techpowerup.com/reviews/MSI/N480GTX_GTX_480_Lightning/images/cooler7.jpg



http://www.techpowerup.com/reviews/MSI/N480GTX_GTX_480_Lightning/images/cooler8.jpg



Кусок металла, изображённый на фото чуть выше, это радиатор на VRM и чипы памяти. От себя хочу сказать, что по виду он очень хорош, много лучше барахла, что кладут в комплект к абсолютному большинству присутствующих на рынке, альтернативных систем охлаждения.





http://www.techpowerup.com/reviews/MSI/N480GTX_GTX_480_Lightning/images/measure1.jpg



http://www.techpowerup.com/reviews/MSI/N480GTX_GTX_480_Lightning/images/measure2.jpg



На фото выше изображены точки замера напряжений. Кабели, идущие в комплекте с карточкой как раз и предназначены для того, чтобы их воткнули в показанные выше пазы. Измерение напряжения таким хитрым образом, сильно снижает возможность возникновения короткого замыкания.





http://www.techpowerup.com/reviews/MSI/N480GTX_GTX_480_Lightning/images/switches.jpg



А вот эти переключатели нужны для изменения напряжения на карте.





http://www.techpowerup.com/reviews/MSI/N480GTX_GTX_480_Lightning/images/power.jpg



И снова мы видим тот ужас, что уже встречали ранее в обзоре GeForce GTX480 с 512 CUDA-ядрами от Little Tiger/G-Empire - увеличение количества коннекторов питания карты с 8+6 до 8+8+6. Надеюсь, это не скажется пагубным образом на температурах N480GTX Lightning. Максимальное энергопотребление при таком количестве коннекторов питания - 480 ватт.





http://www.techpowerup.com/reviews/MSI/N480GTX_GTX_480_Lightning/images/memory.jpg



Память используется от Samsung, модель K4G10325FE-HC04. Теоретический предел её скорости - 1250МГц (GDDR5 5000).





http://www.techpowerup.com/reviews/MSI/N480GTX_GTX_480_Lightning/images/vreg.jpg



Чип uPI uP6225 позволяет осуществлять регулирование напряжений.





http://www.techpowerup.com/reviews/MSI/N480GTX_GTX_480_Lightning/images/gpu.jpg



Про ядро GF100 за много месяцев со дня выхода карточек в свет, думаю, что все уже всё знают, так что я не буду повторяться.
