Уважаемые читатели ! Позвольте рассказать Вам о моём февральском монстро-эксперименте. Эта поучительная история началась всего пару-тройку месяцев назад, когда у меня ещё не было процессора Core 2 Quad Q9550, а вместо него в системнике трудился Core 2 Duo E8600 @ 4.2 ГГц с Scythe Zipang (на нём). Но вот в феврале, в один прекрасный день, в дверь позвонил курьер ЕМС и вручил мне заказанный с ebay (процессор везли удивительно долго учитывая, что доставка должна быть экспресс - 1.5 месяца) вышеназванный квад.

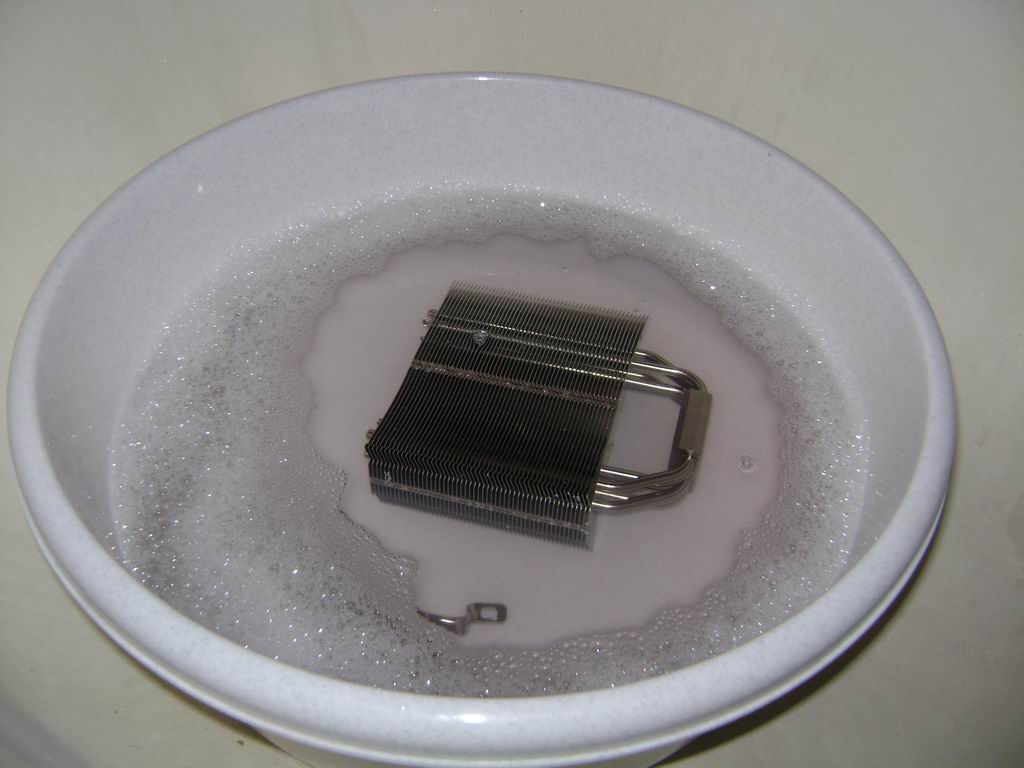

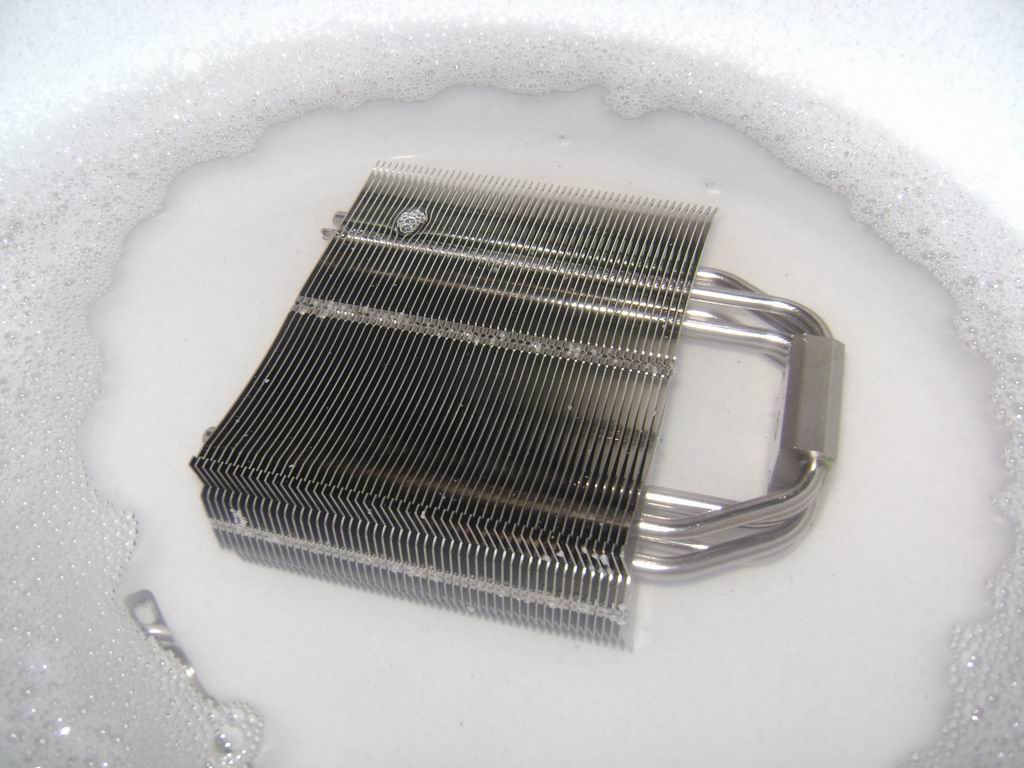

Так как моей целью было заменить морально устаревающий (но не сдающий позиций) двухъядерник на квад и погнать его до "волшебных" 4 ГГц , я ещё до приезда Q9550 из Штатов понял, что нужно будет менять охлаждение, т.к. Зипанг вряд ли справится с разогнанным квадом. Приобрёл на барахолке Thermalright Ultra 120 Extreme с выровненным основанием и искупал его в тазу (дабы избавить от пыли/грязи) с чистящим средством :

Почти все фотографии кликабельны

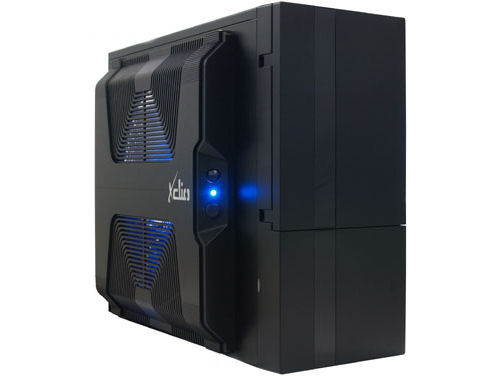

После этого в голову пришла мне в голову безумная идея сделать мой корпус (Xclio Propeller)

...более продуваемым.

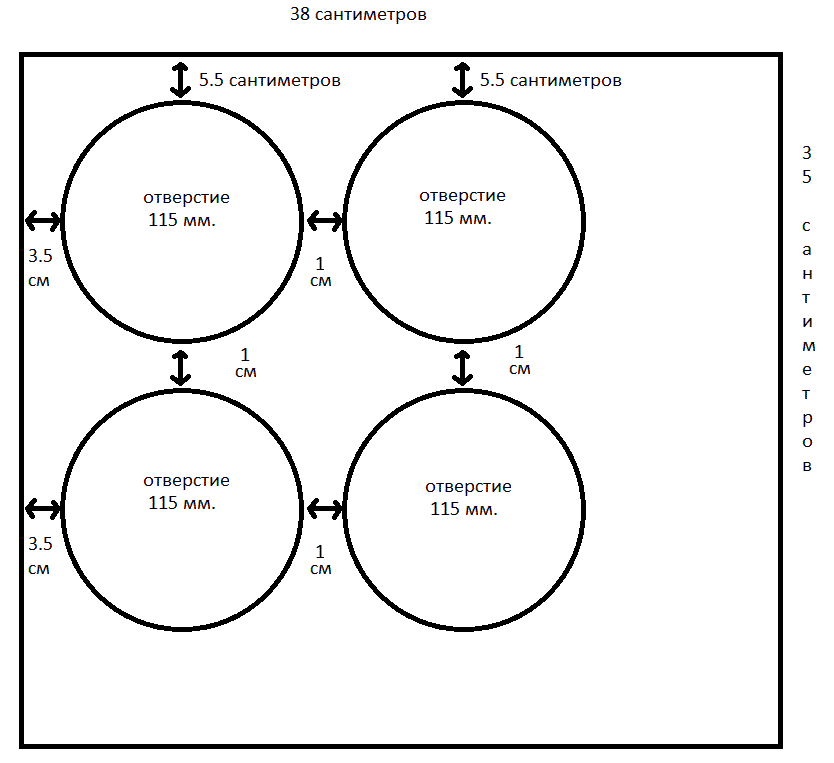

Сказано - сделано, нарисовал чертёж

...улучшенной боковой стенки (улучшенной - потому как по умолчанию в вышеназванном корпусе на боковой стенке присутствует 360мм вентилятор далеко не лучшего качества и характеристик, проще говоря - плохо дует, много шумит) из оргстекла и сдал его в шарашку, в которой мне её (боковину из оргстекла) за 500 рублей и выпилили лазером за пару дней. По задумке в ней будут располагаться четыре 120мм. вентилятора, которым надлежит обдувать материнскую плату (северный и южный мосты, оперативную память и всё, что попадётся на пути воздушного потока, создаваемого стодвадцатками).

После этого пришла в голову не менее безумная идея проделать отверстия под два 120мм вентилятора, но уже в полу корпуса. Зачем мне это понадобилось ? Всё очень просто - так как моя видеокарта имеет нереференсную систему охлаждения Thermalright Hr-03 GTX (открытого типа, без кожуха) то ей лучше обеспечить больший обдув, т.е. я решил не ограничивать себя обдувом видяхи одной стодвадцаткой (и двумя 90мм. вентилями в области VRM), пусть дуют три =) Ещё более страшная мысль пришла мне в голову позже - сделать корпусу дополнительные ээм.. ножки с антивибрационным покрытием, чтобы вентиляторы снизу смогли гонять более.. свежий воздух, что ли.

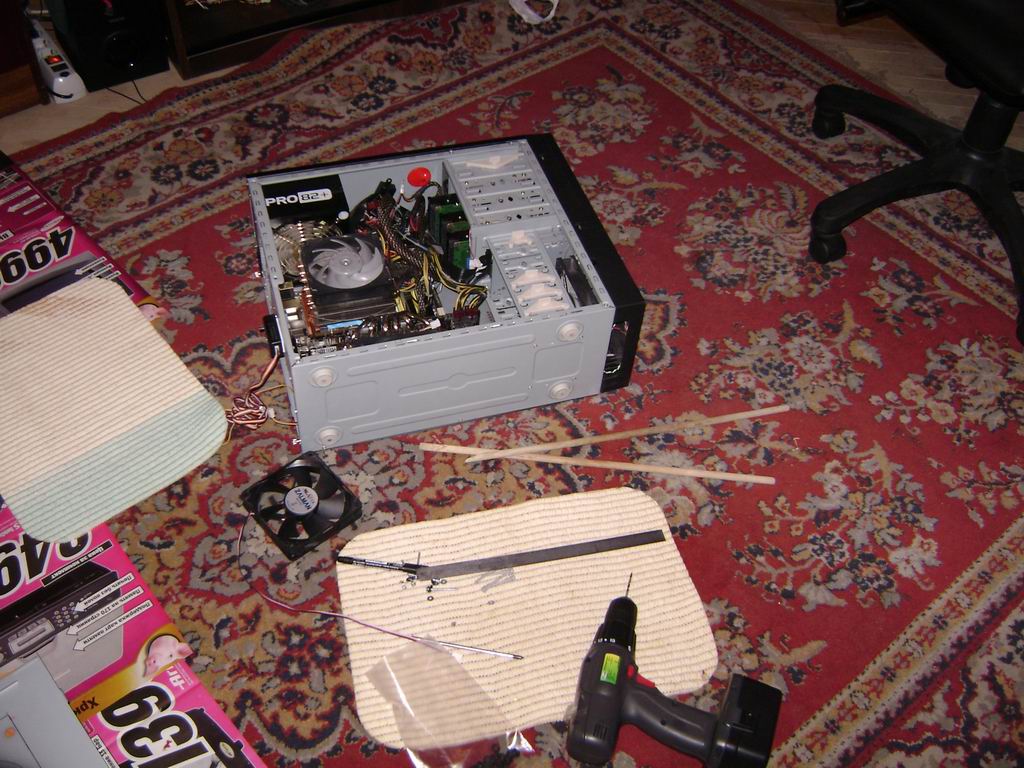

В тот же день как приехал процессор, я приготовил всё необходимое для сборки ПК и прочих операций с ним - настелил газет, приготовил заранее купленные резиновые шайбочки для мест где вентиляторы будут соприкасаться со оргстеклом (для погашения неприятных звуков/вибрации), достал инструменты (шуруповёрт + мини-дрель, она же дремель), винты и гайки:

Вроде всё есть, время приступать к основной части.

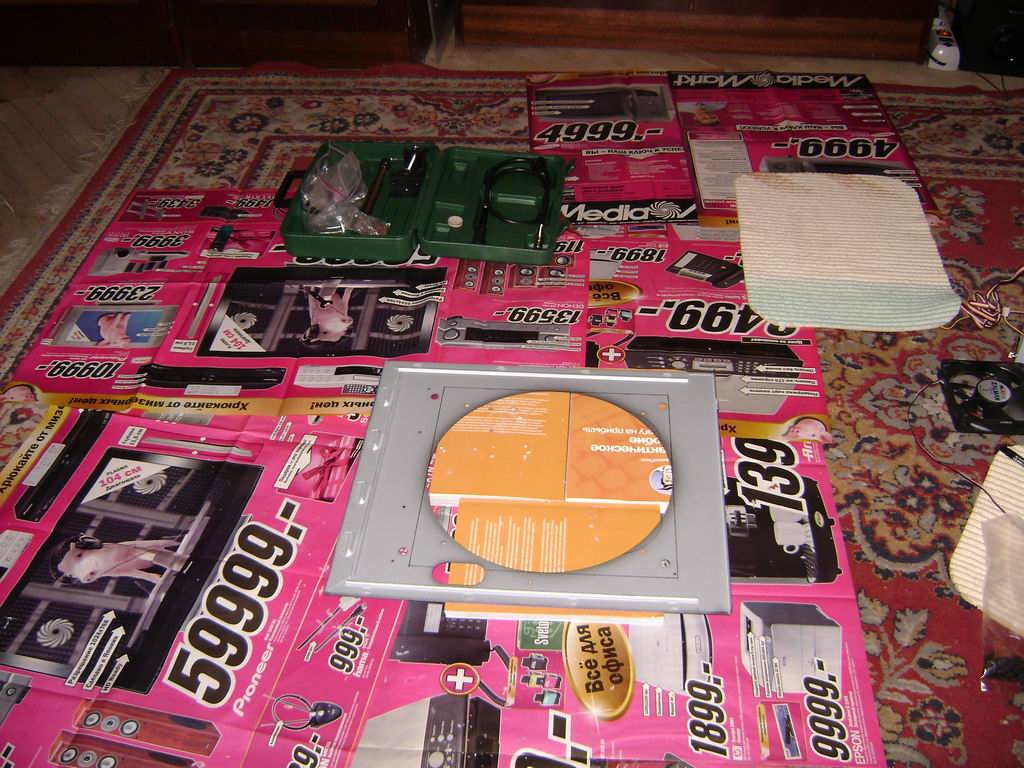

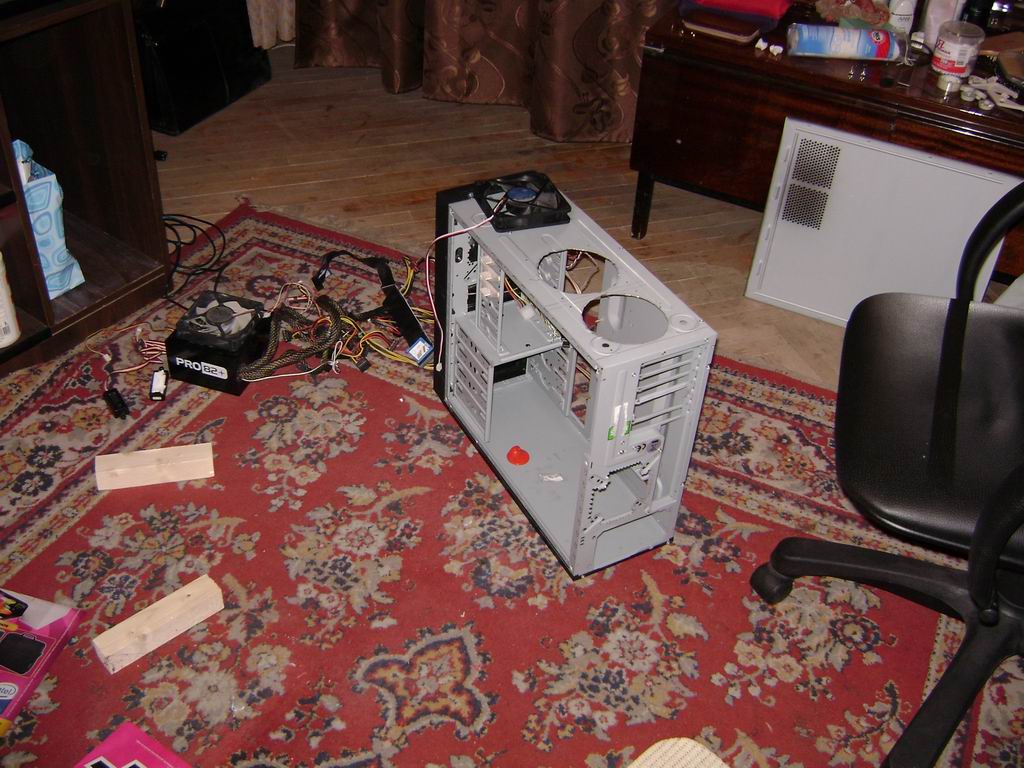

Первым делом я снял огромный 360мм. вентилятор с боковой стенки корпуса, после этих действий образовалось довольно крупное овальное отверстие, которое нужно было преобразовать в отверстие квадратное или прямоугольное, чтобы присобачить туда оргстекло с вентиляторами:

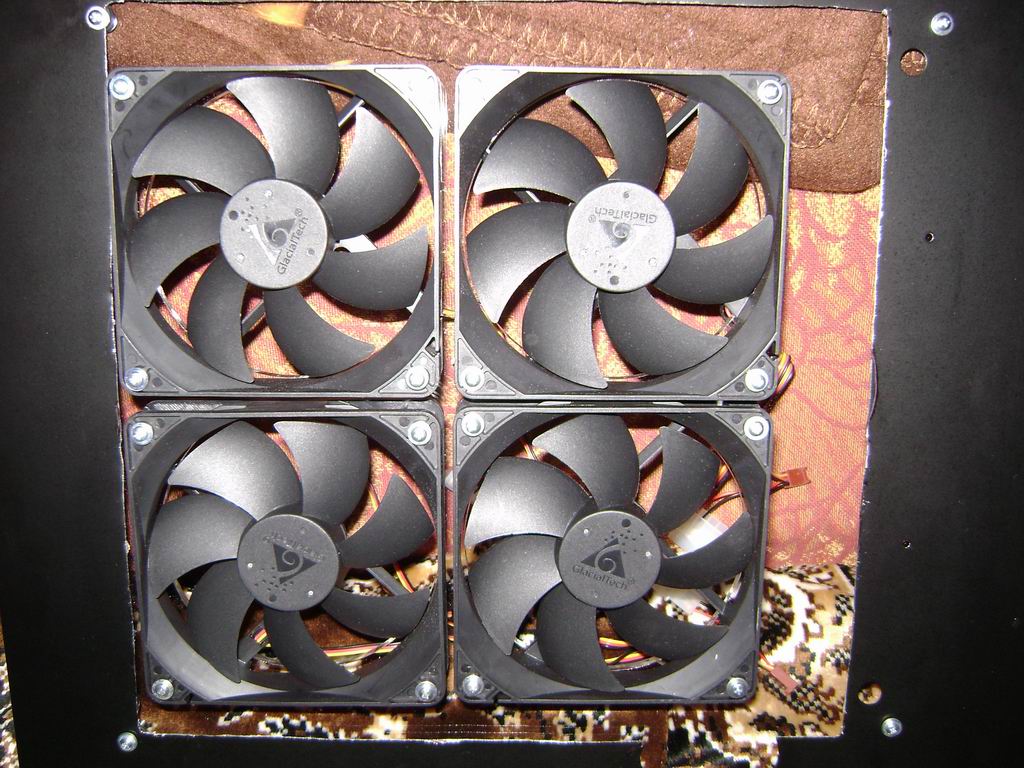

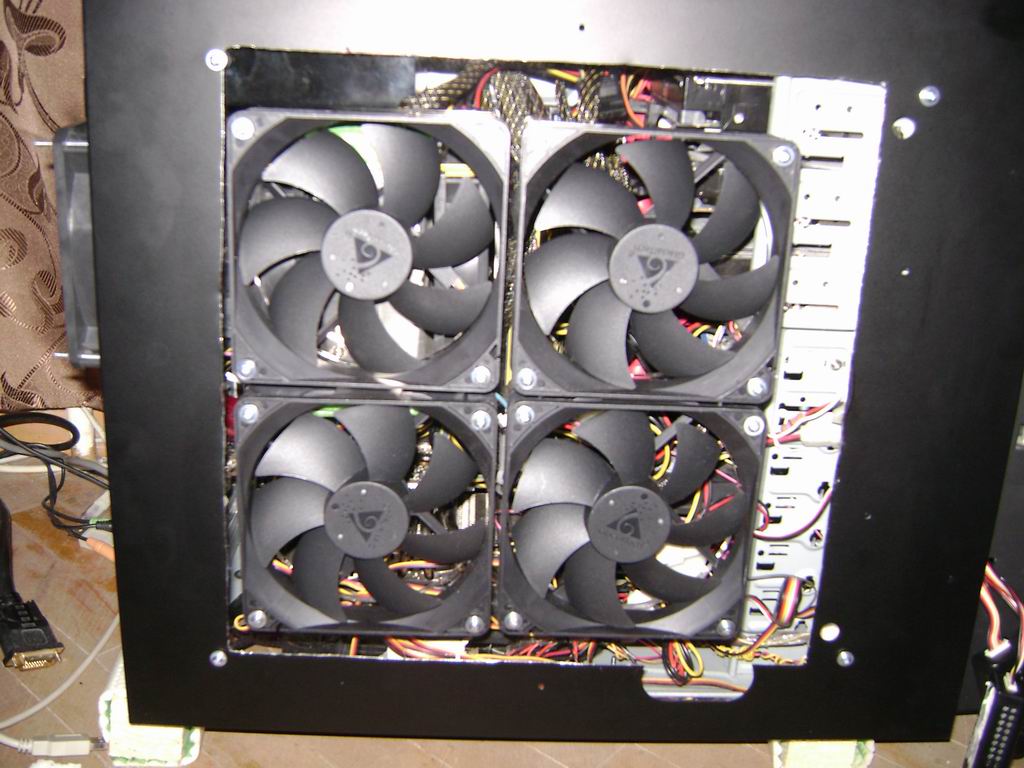

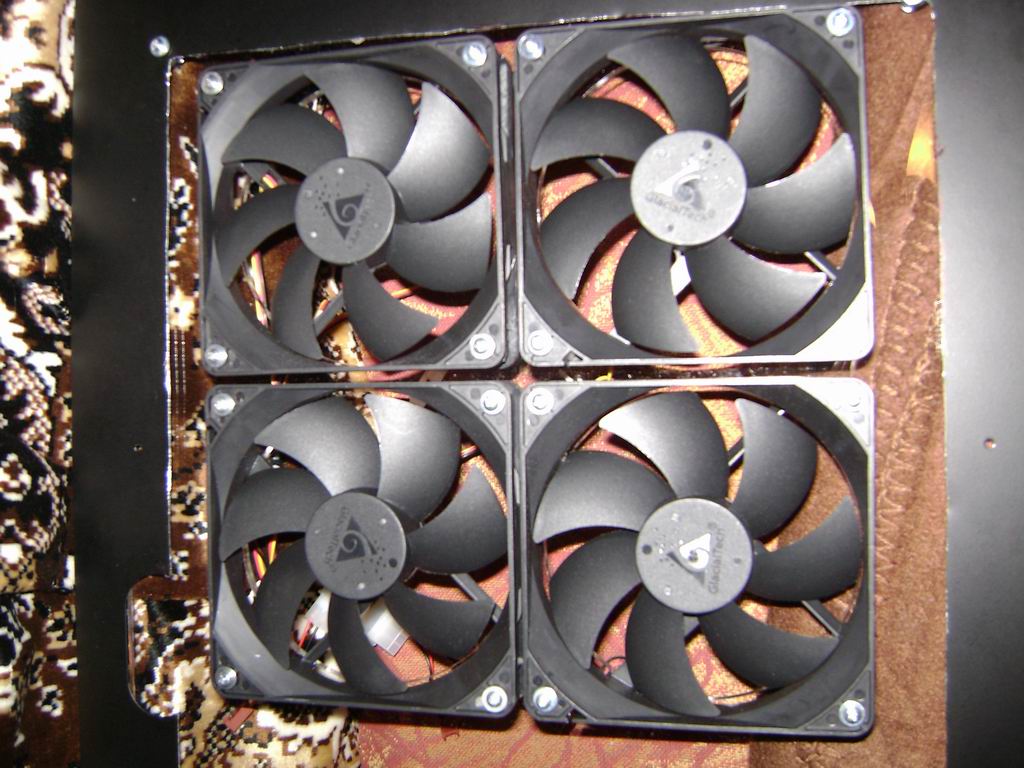

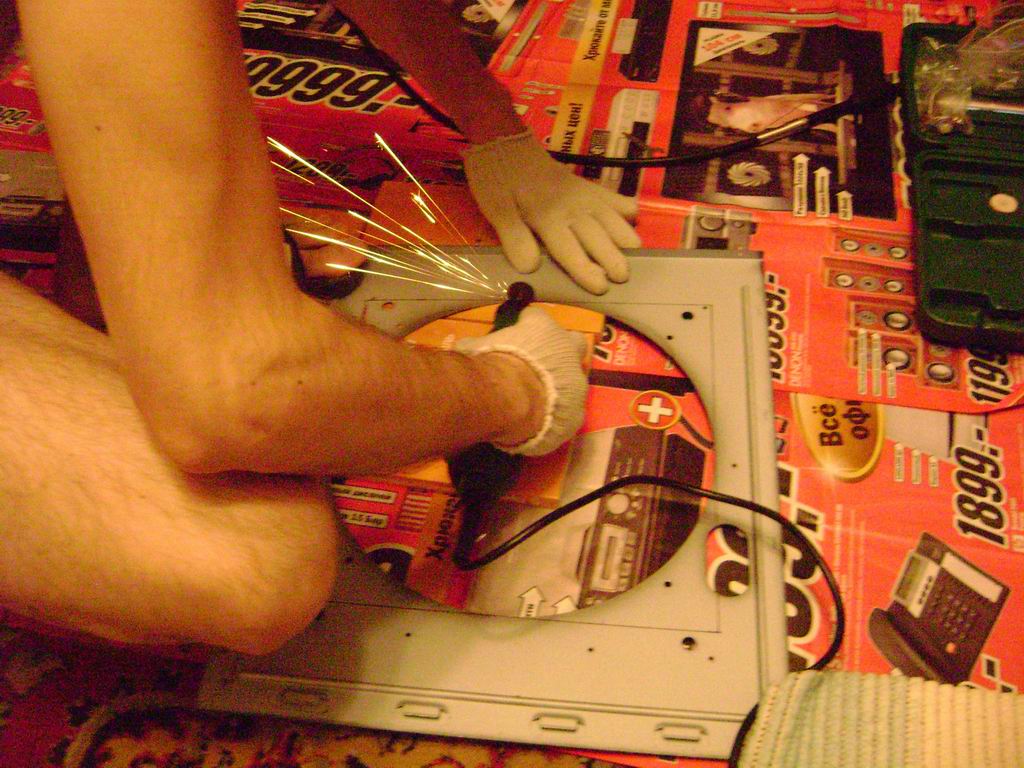

С помощью дремеля, за 40 минут или около того, эта операция была завершена, вентиляторы водружены в их новый дом :

Далее, также с помощью дремеля, я вырезал отверстия под 120-мм вентиляторы в полу корпуса :

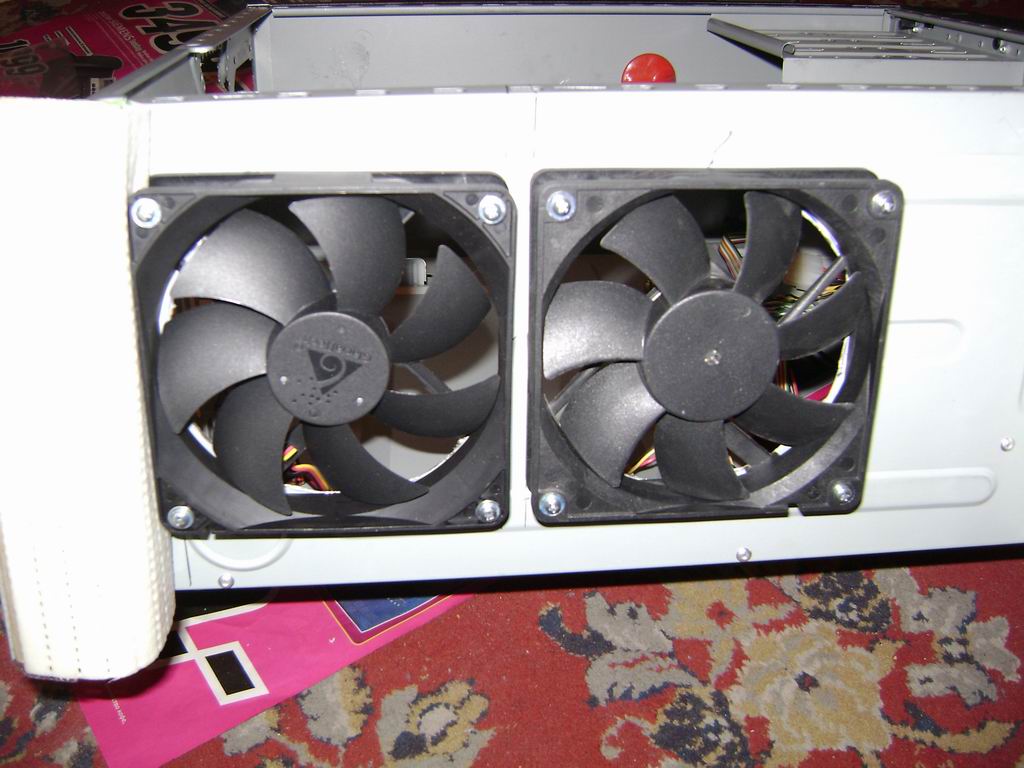

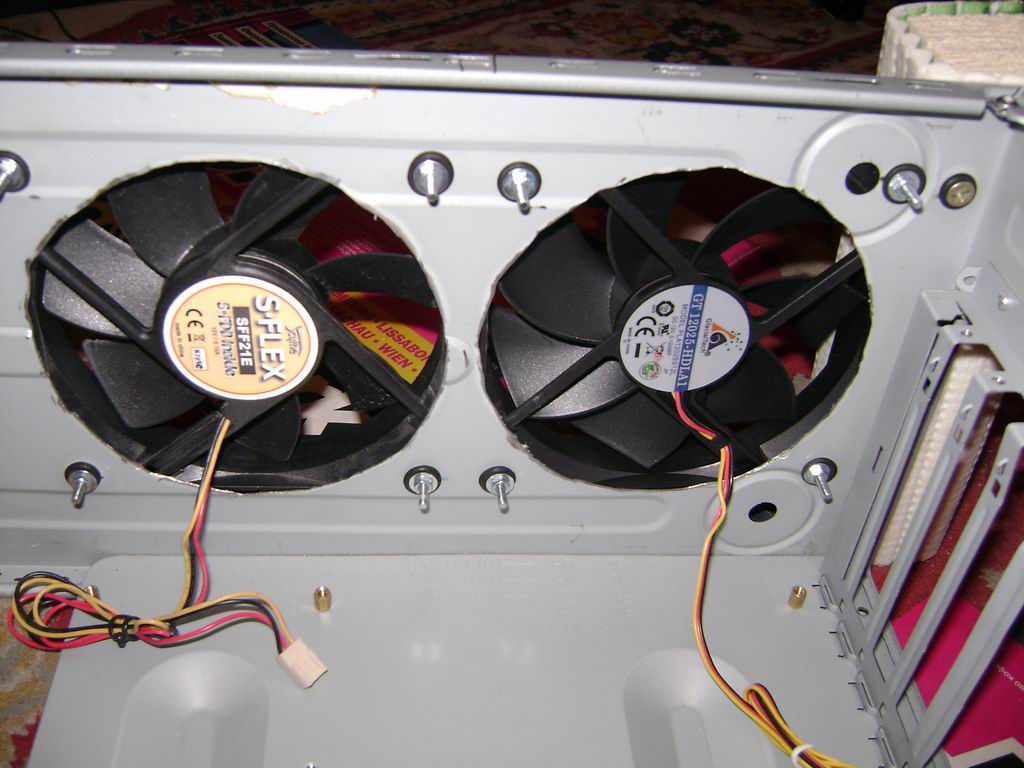

Установил туда вентиляторы (GlacialTech'и модель 12025-HDLA1 были непредусмотрительно куплены в количестве всего 5 штук вместо 6 и потому в полу корпуса у меня трудится пара из ГлашлТека и Scythe S-Flex) :
