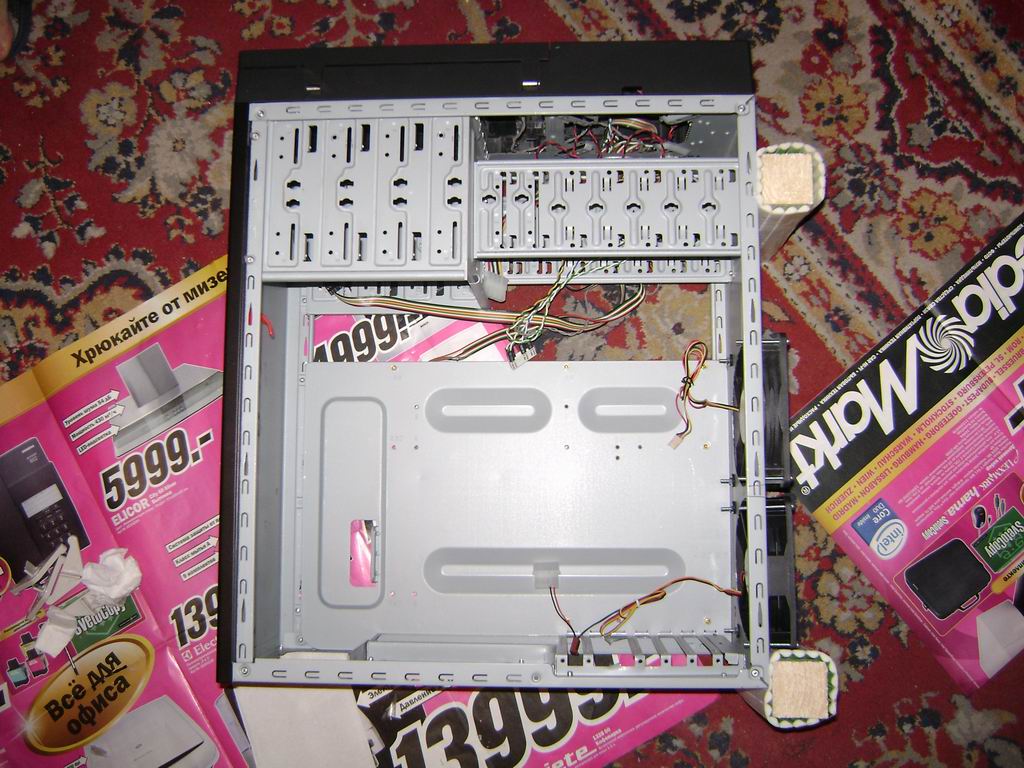

На этой фотографии Вы можете видеть новые ножки корпуса - деревянные балки, обмотанные ковриком для ванной (для гашения вибраций от корпуса), которые я саморезами прикрепил к корпусу :

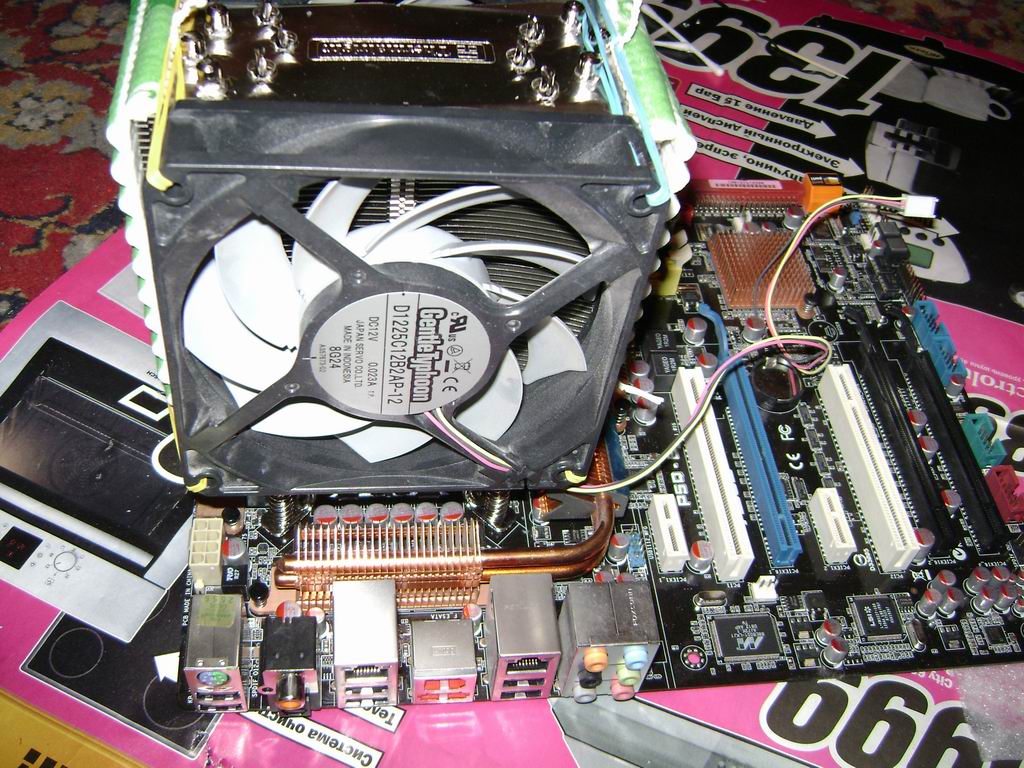

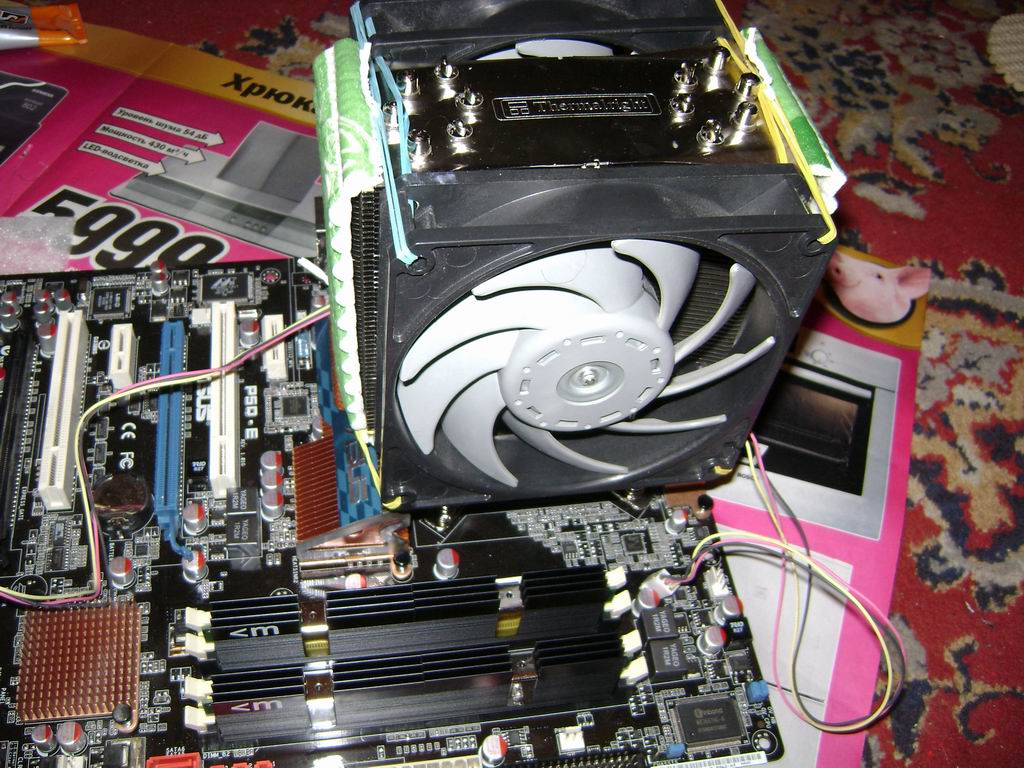

Радиатор - тот самый Thermalright Ultra 120 Extreme с двумя Scythe Gentle Typhoon 120мм я по-началу установил максимально тупо :

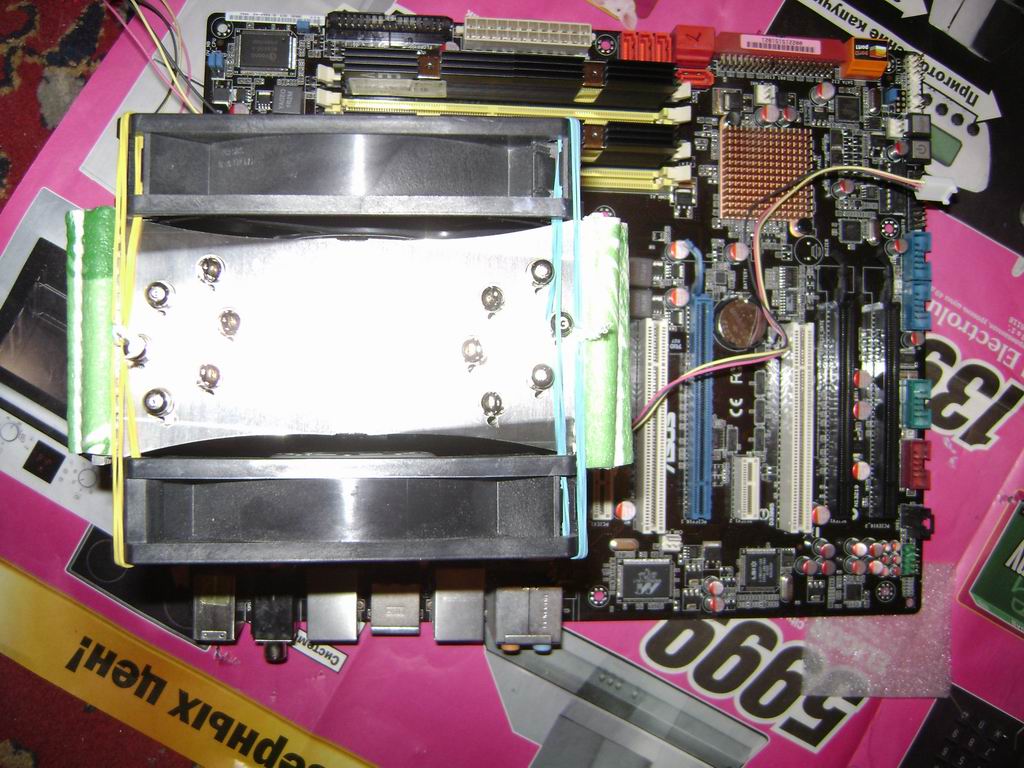

Да, я использовал так называемые резинки для денег (на деле они многофункциональны). И поверьте мне на слово - я с ними намучился уже позже, в процессе эксплуатации корпуса: они лопались, забивались в вентиляторы и шумели (и многое другое =) В итоге я заменил эти ужасные резинки на те проволочки, которыми обматывают шнуры новых (только что из коробки) устройств, надеюсь Вы понимаете о чём я. Эти штуки держат вентиляторы на радиаторе крепко и надёжно, эксцессов не было.

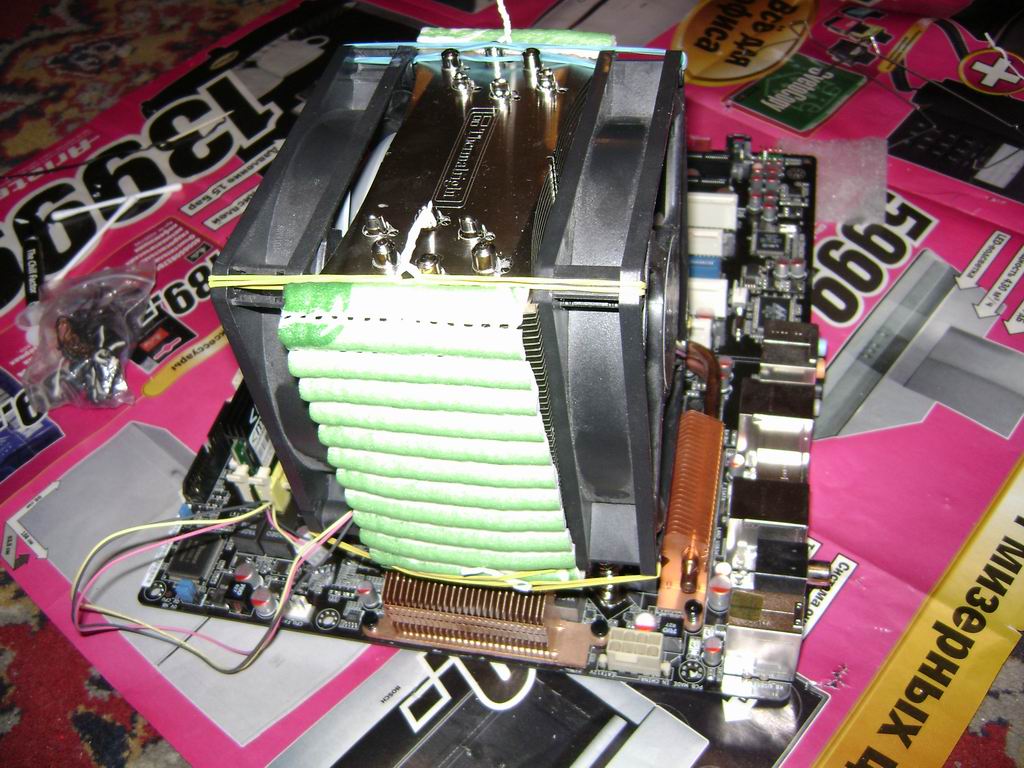

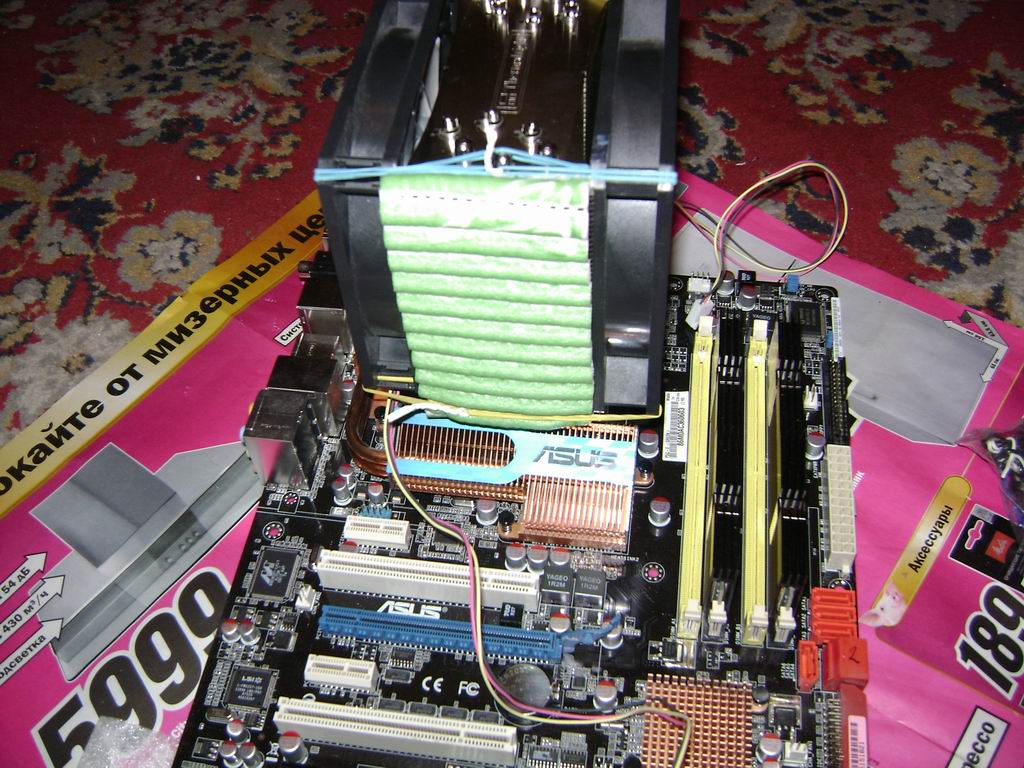

Зелёная байда на радиаторе по бокам - это тот же самый коврик для ванной, что я использовал для ножек корпуса, точнее его остатки этого коврика. Зачем я его туда прикрепил ? Чтобы вентиляторы, скажем так, дули как надо, сквозь радиатор, более направленно. Позже я выяснил что такая реализация идея практически бесполезна, плюс коврик стал отклеиваться (ну да - я его приклеил, правда очень умно, и даже не термоклеем а обычным супермоментом, которые от частого нагревания и остывания теряет свои свойства) и попадать куда не надо (опять же - в вентиляторы) и я его конечно же снял. В настоящее время на радиаторе ничего кроме вертушек нет.

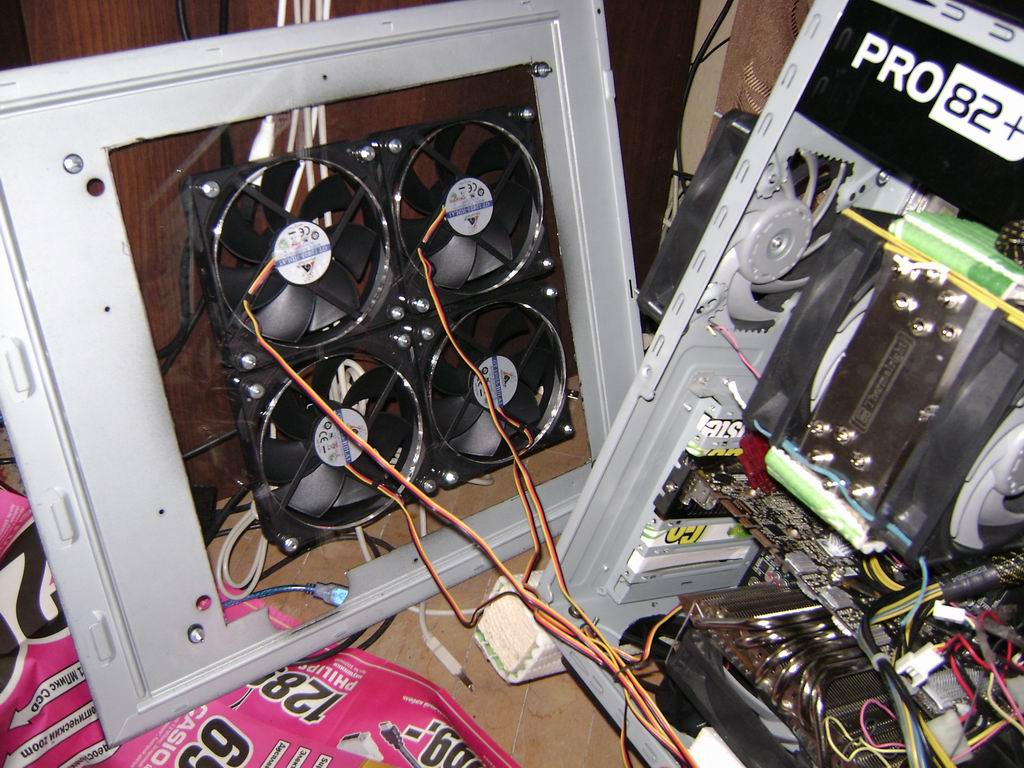

На завершающих этапах сборки (позже я понял, что они не совсем завершающие, работа шла аж до 5 утра) я был не мало удивлён и раздосадован, что вентиляторов в моём ПК больше чем штекеров питания к которым они подключаются =) На форуме оверов хороший человек подсказал, что на один регулятор оборотов Zalman FanMate 2 (а я закупил именно такие в количестве трёх штук) можно повесить хоть 6 вентиляторов, главное подсоединить сам FanMate 2 к молексу для питания, а не к материнской плате. У самих же вентиляторов (у всех кроме первого, на котором будет FanMate 2) нужно отрезать их коннекторы, оголить провода (красный и чёрный) и таким вот макаром к самому главному вентилятору (к соответствующим оголённым уже на нём проводам) их примотать аккуратно, потом заклеить скотчем или изолетной. Кто-то оголяет провода ножом или бритвой, я же прожёг их зажигалкой, вся изоляция сплавилась, я её удалил - получился голый провод, такой как нам нужен. С таким количеством вентиляторов как у меня (десять 120мм и два 90мм) главное - не запутаться что оголять и куда подключать. Фиг знает с какой попытки всё заработало, закрутилось и даже обороты регулировались с помощью FanMate 2, я был очень рад.

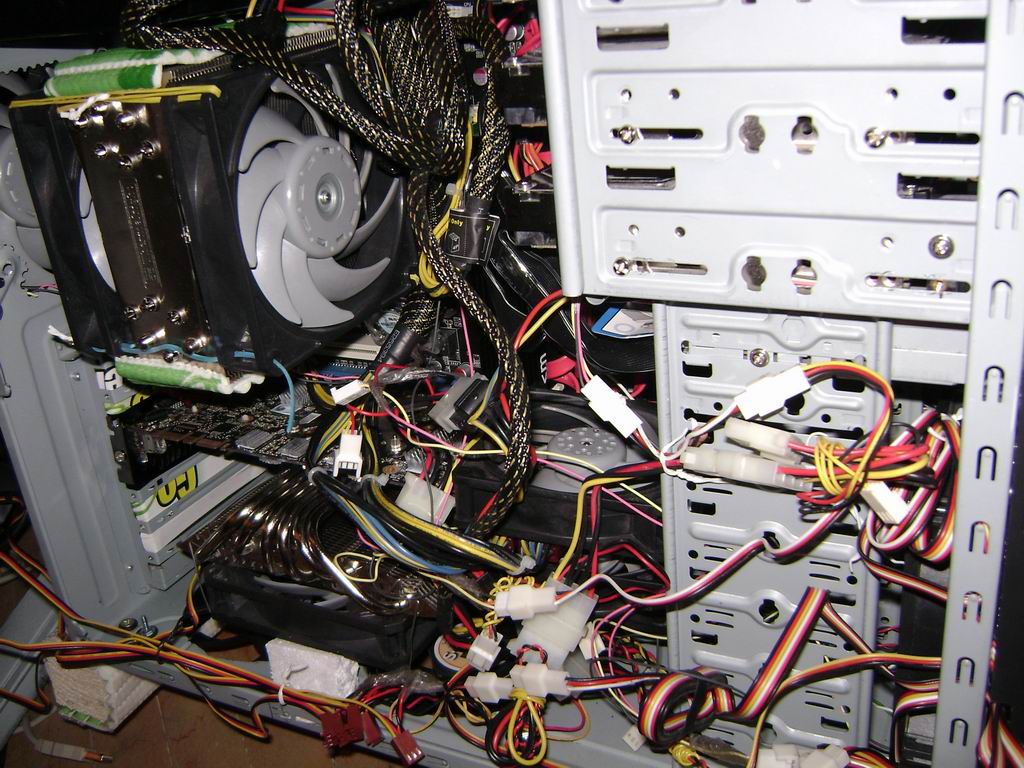

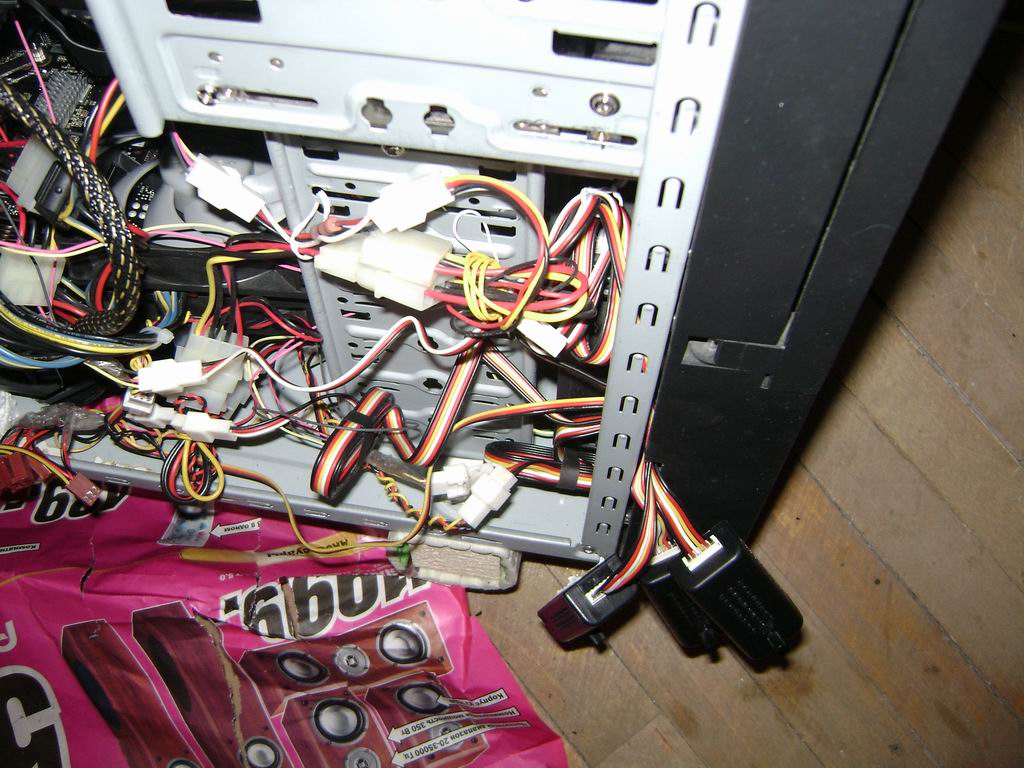

Так как мой корпус Mid-Tower, т.е. средних размеров (и я вам клятвенно обещаю - это последний мид-тауэр из тех что я покупаю себе, хватит мучений ! Ту огромную нелепую кучу проводов, что образовалась в результате подключений всех устройств (особенно вентиляторов) девать просто некуда ! Их не спрятать за поддон материнской платы (такового вообще не предусмотрено в данном корпусе !), их не замотать какими-нибудь жгутами (из-за того, что с вентиляторными проводами нужно очень бережно обращаться, дабы не порвались в местах смотки скотчем/изолетной) - ничего с ними не сделать. Потому они торчат и торчат безобразно, как внутренности из распотрошённого трупа :

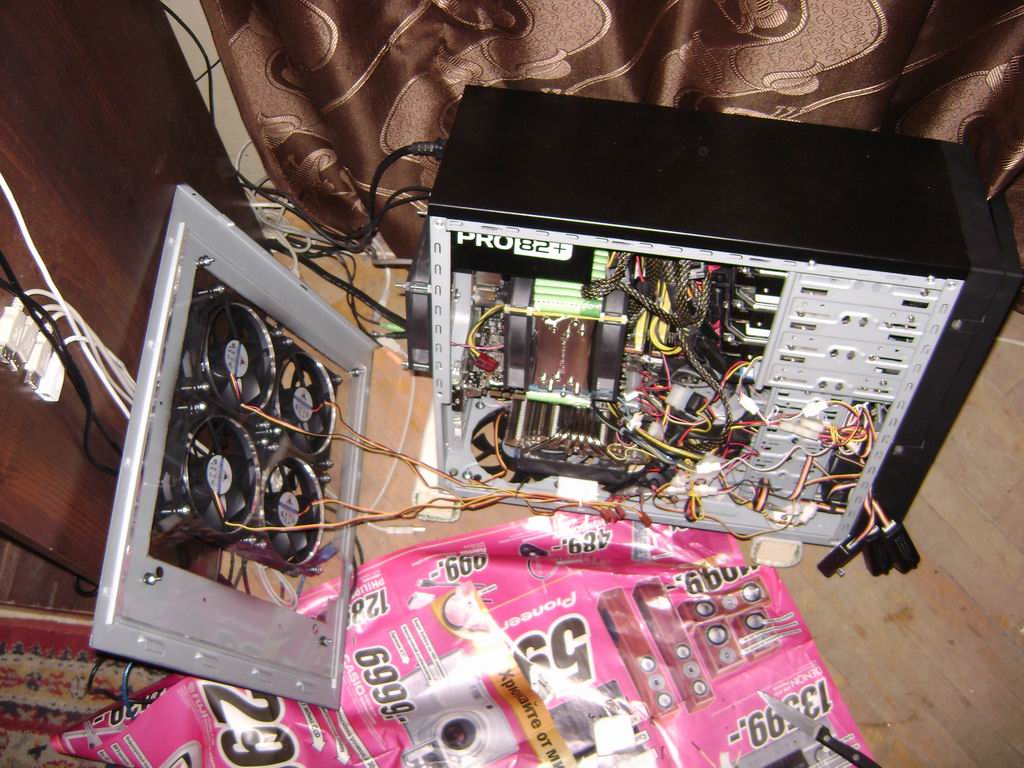

С невероятным трудом мне удалось запихнуть внутрь корпуса все провода и шлейфы так, чтобы они как можно меньше мешали перемещениям воздушных масс, после чего я стал надевать боковую стенку на мой злосчастный системник. Не тут то было ! Провода strikes back ! =) Они - самое большое зло всего ПК (я так считаю), особенно в корпусе без кабель-менеджмента как у меня. Наглым образом провода мешали боковой стенке войти в нужные разъёмы, чтобы я её окончательно закрепил. Но и с этой проблемой я справился, пусть и на половину, пришлось приложить силу и стенка встала как влитая (но не впритык к корпусу и не без манипуляций с её креплениями), в вентиляторы ничего не попало и в последствии они весело, без посторонних звуков, закрутились при первом старте ПК.

Мораль сей забавной (и печальной одновременно) и совершенно правдивой истории в том, что прежде чем что-то (что угодно) делать, нужно продумать каждую деталь плана, предельно точно и досконально (ведь и я приступал к этой работе с составленным за пару дней 17-и пунктовым планом, но его оказалось недостаточно для беспрепятственной сборки корпуса с таким , казалось бы, минимальным моддингом как добавление вентиляторов и новых ножек к корпусу) и только в таком случае приступать к работе и ждать положительного результата.

Не скажу что мне не нравится созданное чудовище - нет, ПК работает довольно тихо (как-никак все вентиляторы на 3 контроллерах вращения) и охлаждает компоненты хорошо. Но если бы я продумал сборку более детально, то результат был бы более впечатляющим, а работа не была бы столь тяжёлой и долгой. Кстати - на сборку корпуса ушло 13 часов в один день и 2 на другой, 4 руки и две головы =)

Спасибо, что дочитали до конца, надеюсь эта статья будет хоть кому-то полезна. Буду рад Вашим комментариям, пожеланиям и предложениям. Ну а если кто-то пожелает поделиться с общественностью посредством моего сайта, своими экспериментами - пожалуйста напишите мне (предварительно зарегистрировавшись), я с радостью размещу Ваши статьи от Вашего имени (или же дам права автора на сайте и Вы сами сможете опубликовать свои работы).

В сборке корпуса мне очень помогла дама моего сердца - SV, без неё я бы ни за что не справился и за три дня =) Спасибо за умение и терпение, дорогая !

17.05.2010

Slayer Moon специально для www.u-sm.ru

p.s. О дальнейшей судьбе моего ПК и конкретного этого корпуса Вы можете узнать вот тут, уважаемые читатели.
