Укрощение строптивого или замена вентилятора в блоке питания Aerocool Templarius Imperator 1150 ватт

E-mail Печать

С наступающим Новым Годом всех! В сегодняшнем небольшом опусе я опишу Вам, камрады, мой первый (если не изменяет память) опыт замены вентилятора в блоке питания компьютера. Постараюсь быть краток, но ничего не гарантирую Улыбаюсь.

























После долгожданного переезда в более тихое и приятное место жительства, я стал замечать то, чего раньше заметить просто не имел возможности - шум от блока питания Aerocool Templarius Imperator 1150, купленного мною с рук около 1 года назад. Взвесив все "за" и "против", было решено незамедлительно разобраться в ситуации Улыбаюсь.





Виновник торжества, приобретённый по весьма выгодной цене, чему я рад до сих пор:





Т.к. внутри достойного БП стоит не самый подходящий для моих целей вентилятор Young Lin DFS132512H, да и не обслуживался он никогда, я решил узнать чем его можно заменить. Выбор пал на Noctua NF-P14 FLX, на деле выбирать особенно не пришлось, т.к. ничего более подходящего в Юлмарте не было, а накопившиеся там бонусы нужно было с умом потратить.







Новоприобретённый австрийский вентилятор в обществе тайваньского блока питания:

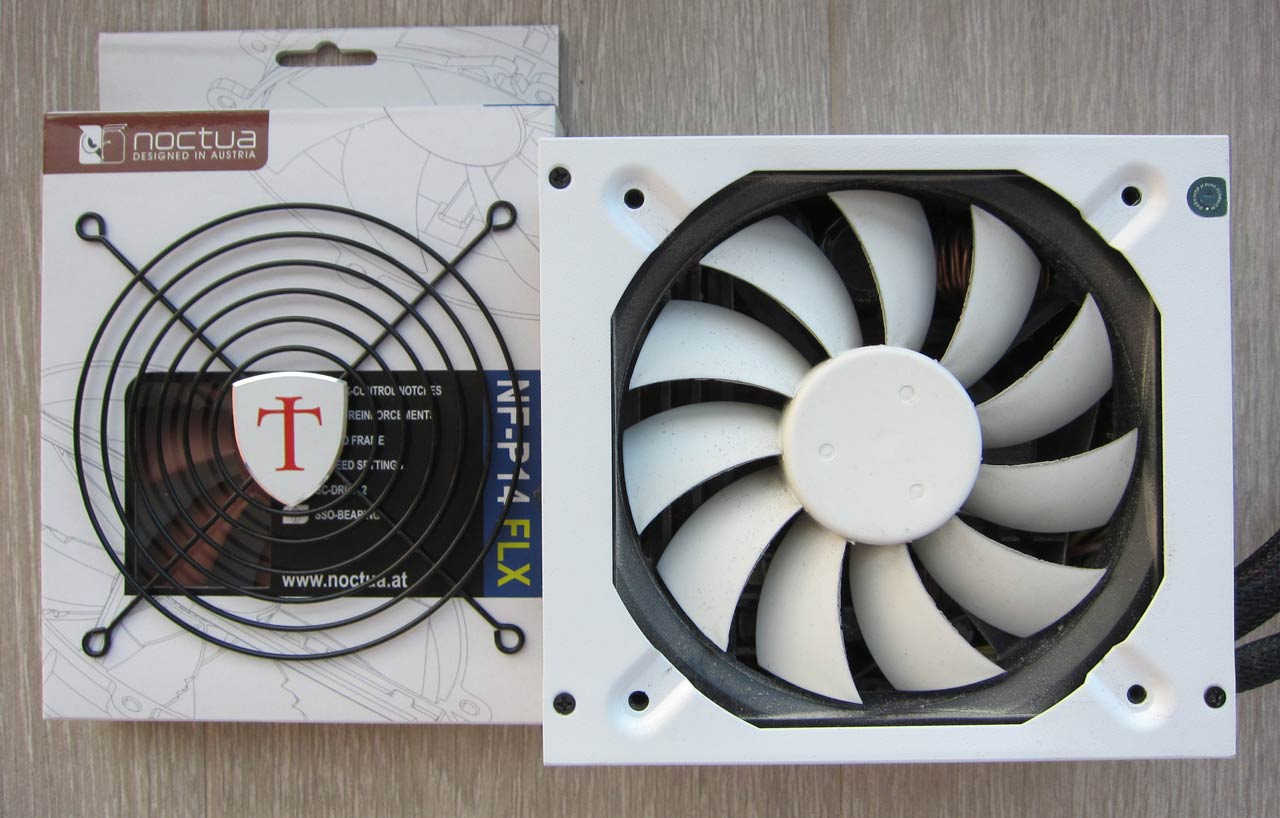

Начинаем процесс разбирания блока питания, для начала выкручиваем 4 винтика, с помощью которых вентилятор внутри БП крепится к решётке, а решётка к БП:









Затем снимаем крышку, которая также держится на 4 винтиках, но калибром помельче:

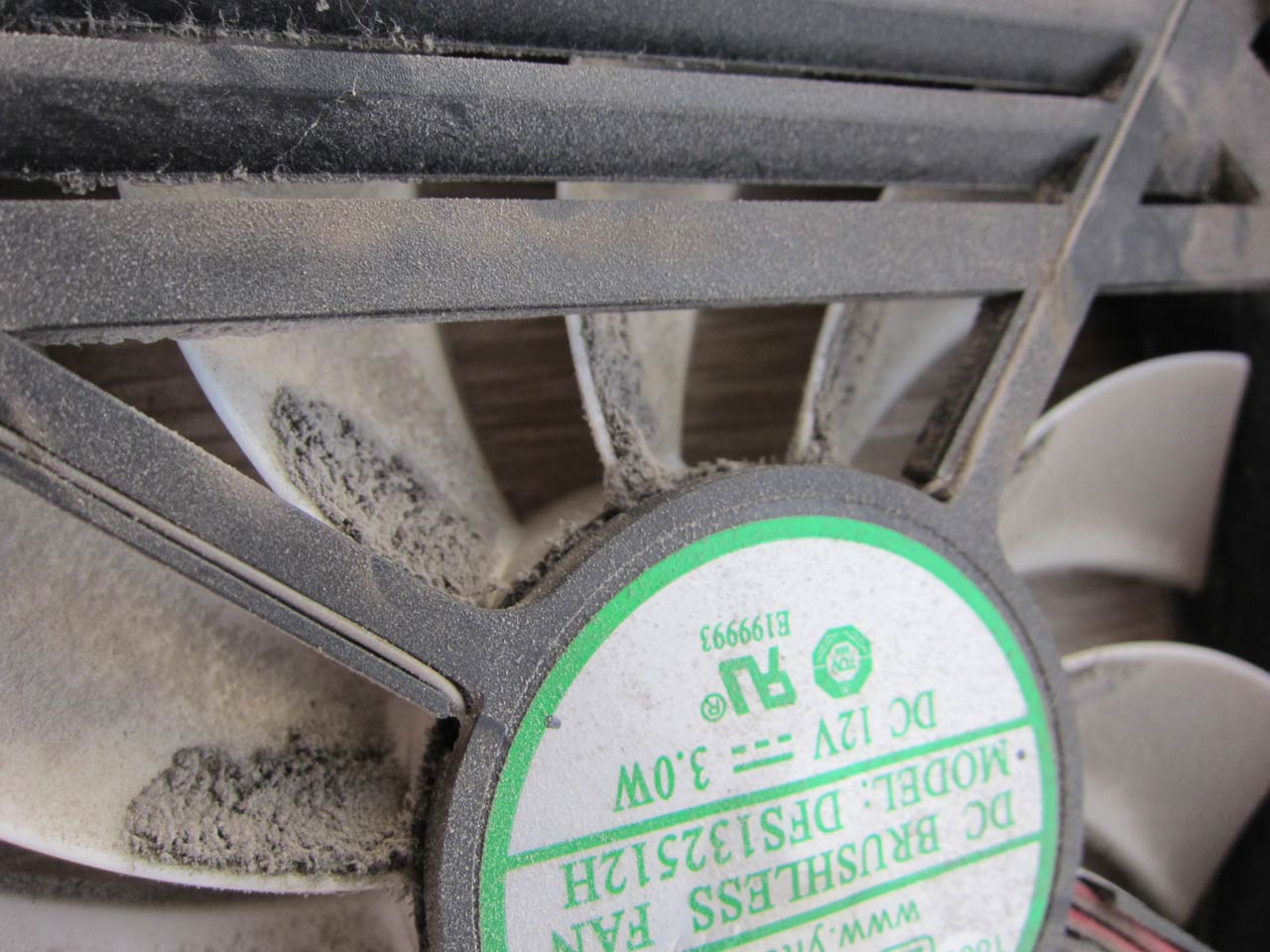

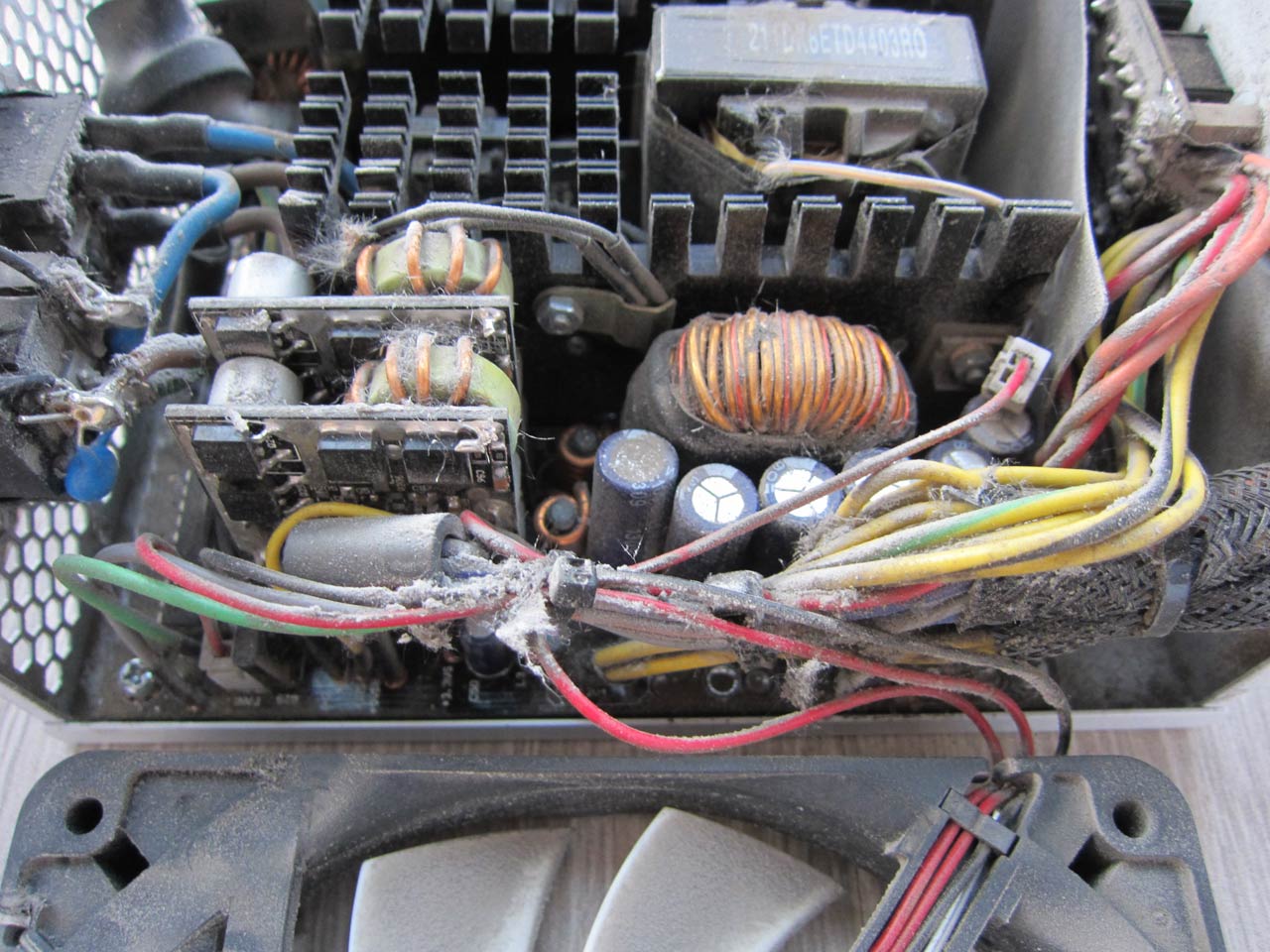

Предыдущий владелец моего Aerocool Templarius Imperator 1150 не заглядывал внутрь блок питания (да и снаружи его не чистил В нерешительности), а пока действовала гарантия, я тоже не рискнул. Результат на лицо - пыль, грязь и ужас:









Тут всё понятно, с таким слоем пыли и добротный вентилятор работал бы шумно, а охлаждал плохо, что уж ждать от бюджетного детища Young Lin?









Ещё несколько фотографий безобразия, дабы все запомнили, что блок питания нуждается в обслуживании не меньше любых других частей ПК с активным охлаждением:











Следующее фото демонстрирует блок питания в более-менее очищенном от грязи/пыли виде... и без вентилятора:









Распаковываем продукт Noctua, комплект поставки радует, ровно как и внешний вид "вертушки":





Девайсы от Noctua всегда были дорогими, а с нынешним курсом рубля к главной иностранной валюте цены на них и вовсе стали непомерными. Помогли накопленные бонусы Юлмарта, благодаря им, я приобрёл решение по старой цене, около 1000 рублей.

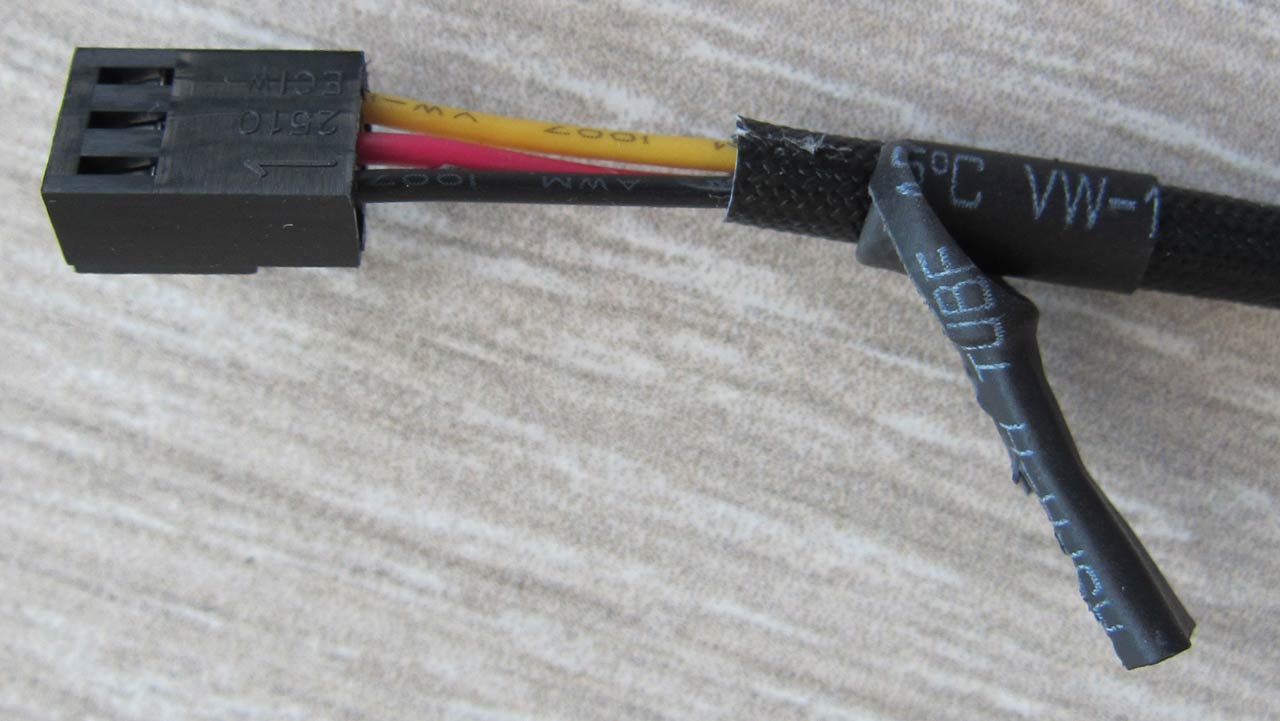

Я решил срезать часть оплётки, дабы у коннектора остались провода, на случай, если мне придётся вернуть всё как было (мало ли - не подойдёт вентилятор в БП, и я решу поставить его куда-то ещё):

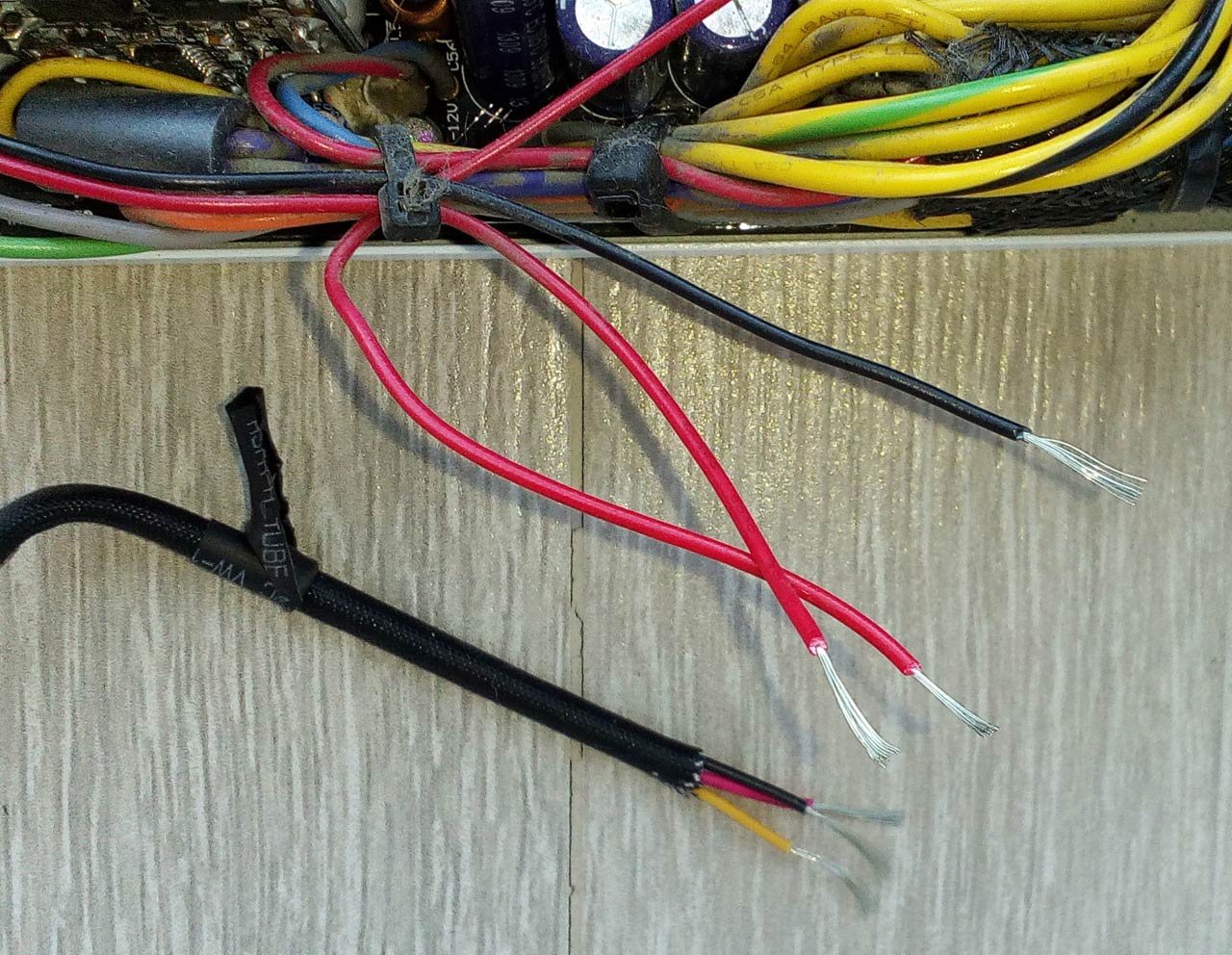

После, я отрезал коннектор простыми ножницами, более подходящего инструмента у меня пока в наличии не имеется, всё из-за того же переезда. Итак, соединять будем вот эти провода:





Как видно, штатный блок питания подключался по трём проводам, хотя есть модификации вентилятора DFS132512H с двумя и четырьмя проводами, видать мне достался средний вариант.







Далее я аккуратно оголил провода, примерно так, как этому учили юных радиомонтажников ~20 лет назад (вероятно, и сейчас всё примерно также):

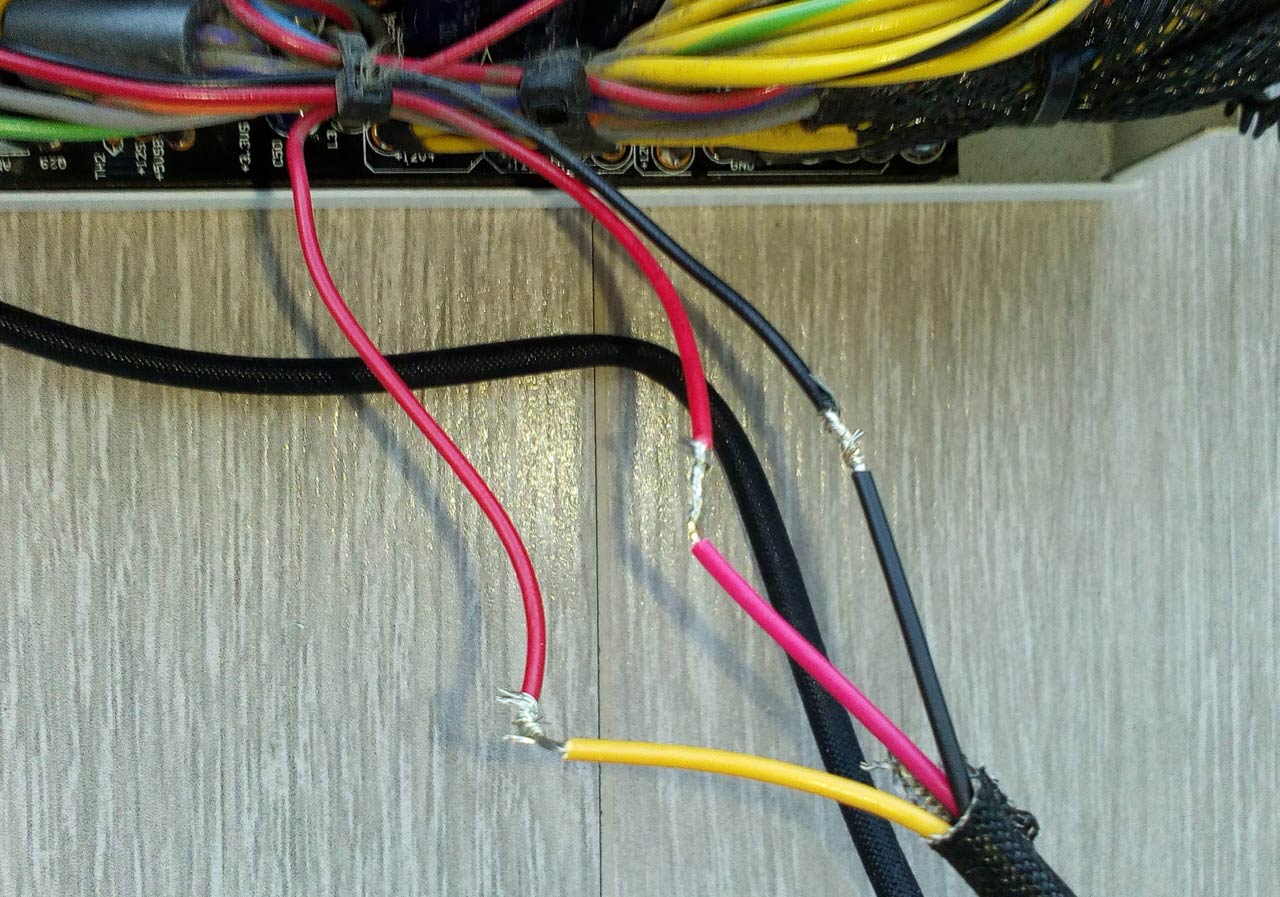

Соединять провода я решил следующим образом (спасибо Blackvolfram и ребятям с Оверклокерс.ру за дельные советы по теме):





Те чёрный и красный провода, что были парными в штатном вентиляторе блока питания, я подсоединил к чёрному и красному проводам вентилятора Noctua, а третий штатный красный провод (идущий не в паре с главными) - к жёлтому на вентиляторе.







Итог таков:

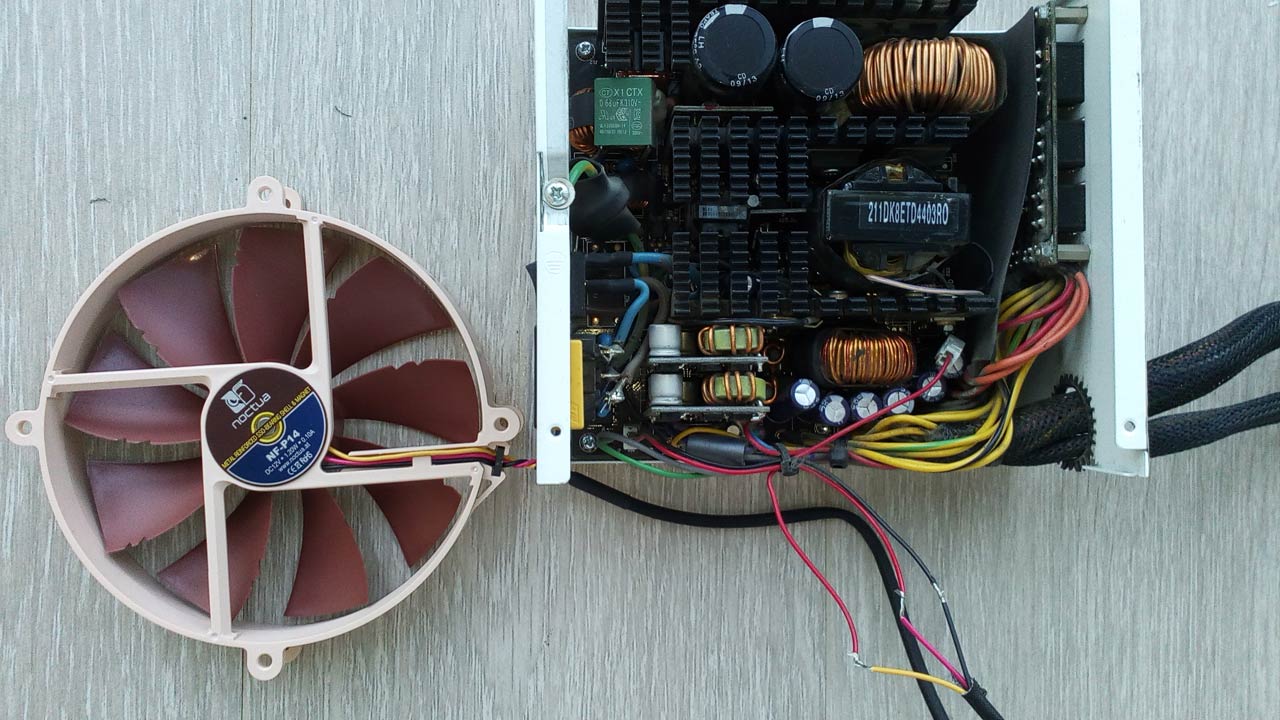

Выглядит удобоваримо, но работает ли сия конструкция, ведь есть вероятность, что блок питания не подаёт достаточного напряжения при старте для раскрутки лопастей вентилятора:







Однако повезло! Хотя лопасти вращаются на удивление медленно, видимо в нагрузке это изменится...







Пришла пора изолировать провода и собирать всё обратно уже с новым вентилятором:





Изоляцию я осуществлял с помощью двойного слоя изоленты, после нанесения которой мне вновь пришлось осуществлять тестирование вентилятора на работоспособность, к счастью, всё завелось успешно.

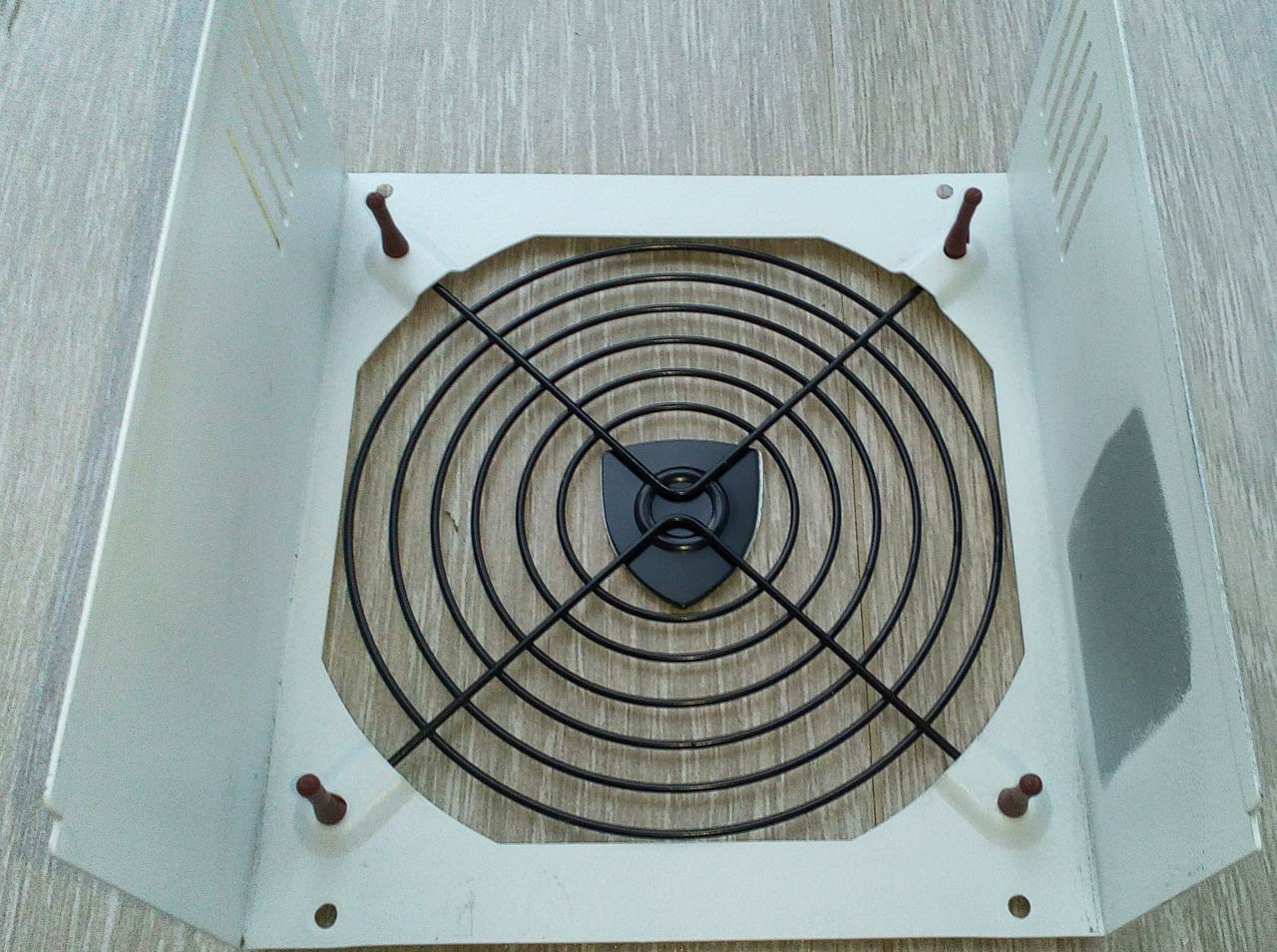

Далее я решил водрузить вентилятор на "резиновые гвозди", напрочь забыв о том, что крепление-переходник на 140мм отверстия есть в комплекте, поэтому затея не удалась (120мм и 140мм отверстия по понятным причинам не совпали, а те самые "гвозди" не вытягивались до нужного расстояния):

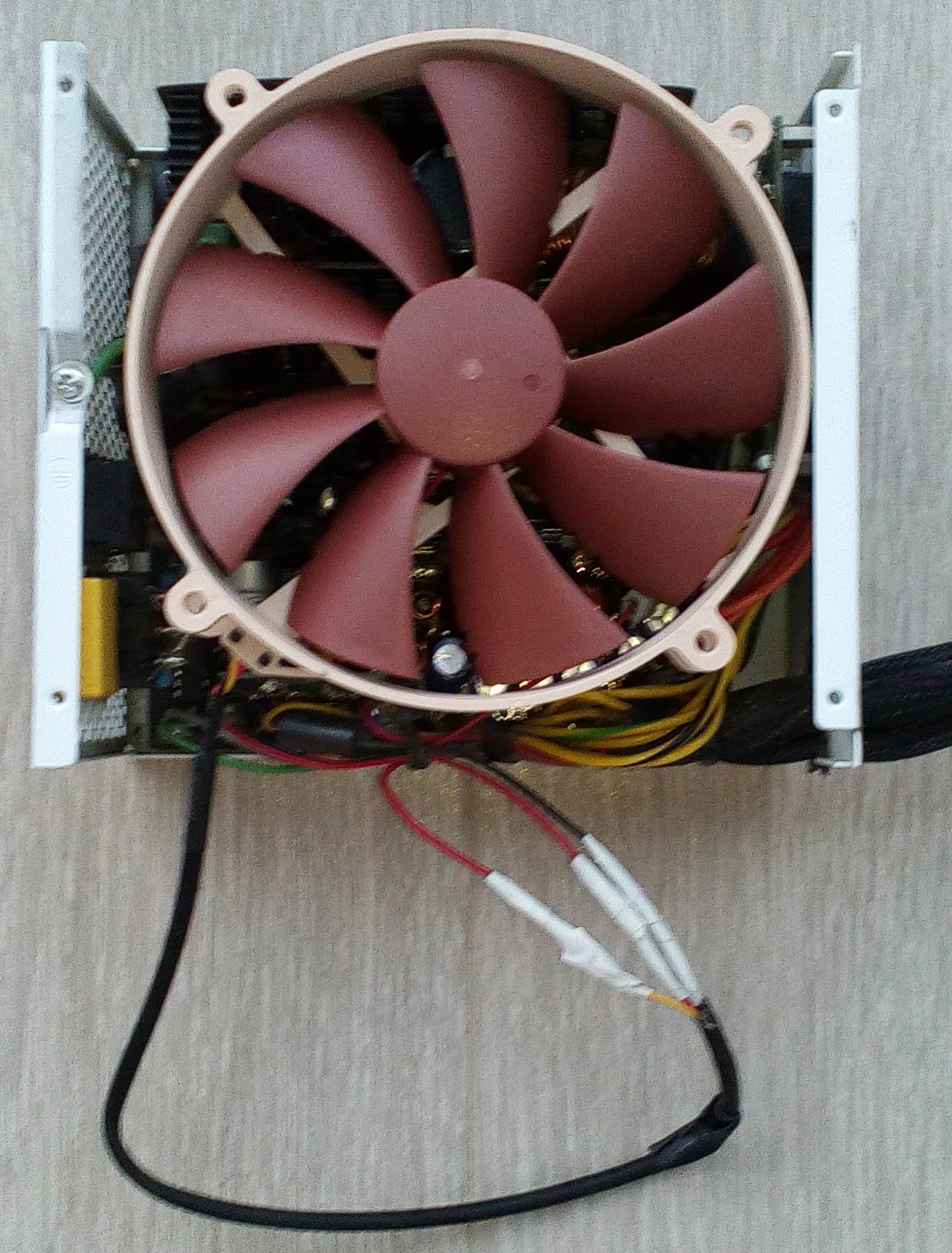

Как временное решение, в качестве крепежа я применил простые проволоки в обмотке, которых в хозяйстве оказалось всего две:









После всех этих сложностей, причиной которым стала лишь моя невнимательность (надо же было не догадаться проверить весь комплект поставки вентилятора на предмет креплений/переходников), блок питания был собран:









Вот видеоролик, демонстрирующий работу нового вентилятора в блоке питания:







А вот система в сборе:





Тишина и красота! Улыбаюсь









Выводы





Вентилятор Noctua NF-P14 FLX внутри блока питания Aerocool Templarius Imperator 1150 работает исправно, шума от него нет никакого, по крайней мере я его не услышал (видимо, тому причиной возрастающий в нагрузке шум от процессорного кулера и системы охлаждения видеокарты). Обычно из БП при работе идёт поток воздуха - горячий или тёплый, в моём случае он не идёт вообще или крайне мало заметен, это несколько странно и непривычно.



В будущем я планирую улучшить систему охлаждения корпуса, всё же одной пары 140мм вентиляторов несколько недостаточно для обеспечения оптимальной циркуляции воздуха внутри моего корпуса Fractal Design Define R5, поэтому видеокарта перегревается явно больше, чем это было в Define R3 с четырьмя установленными "вертушками" (пусть и типоразмера 120мм). На этом всё, надеюсь что все компоненты компьютера после показанной выше проведённой операции проживут долго и порадуют пользователя стабильностью и тишиной работы.







Камрады - я желаю всем хорошо встретить Новый Год и ещё лучше провести его. По каким-то причинам 2015 год выдался очень тяжёлым для многих людей, в том числе для меня и моей семьи, поэтому я очень хотел бы, чтобы 2016 был полегче во всех отношениях.





Всем доброго здоровья, хорошего настроения, в общем - с наступающим НГ, уважаемые читатели!









Понравился материал "У SM"?

Поделись им с другими:




Комментарии


#1 BlackVolfram 31.12.2015 14:28
Кстати так, небольшая пометка на будующее, вместо изоленты лучше использовать термоусадку, и не рассохнется как изолента, и добавит жесткости.
p/s И тебя с новым годом камрад ;-)
Цитировать


#2 z_vip 01.01.2016 09:37
Привет и с наступившим!
1. Нет часового теста в играх и проверка температуры корпуса БП
2. Отсутствие тока воздуха говорит о недостаточности охлаждения и в теплую погоду БП перегреется. Тут все просто ноктя не подходит для охлаждения БП, не дает она нужный поток воздуха.

Судя по схемотехнике это БП от Xilence - есть у меня такой и при перегреве он перегружает комп

И еще - зачем подключил желтый провод от нокти - не нужно этого делать не разобравшись с зачем в схеме БП это сделано

Мой вывод - придется вернуть назад родной вентилятор(смаз ать подшипник маслом :-) ), поставить БП вентилятором вверх, добавить корпусных вентиляторов(мо жно использовать ноктю ), для увеличения потока воздуха снять пылевые фильтры.
Может это и радикально - прошу не кидаться помидорами, только в познании лежит путь к истине

Успешного нового года
Цитировать


#3 Slayer Moon 01.01.2016 11:29
Сначала поставлю вентили в корпус, потом уже буду проводить тесты. Я почти уверен, что всё будет отлично с новым вентилятором.
Цитировать


#4 z_vip 01.01.2016 11:44
Цитирую Slayer Moon:
Сначала поставлю вентили в корпус, потом уже буду проводить тесты. Я почти уверен, что всё будет отлично с новым вентилятором.


Пробуй - про тесты не забывай и удачи
Цитировать


#5 Sokolovskiy 02.01.2016 12:45
правильное решение!

всех с новым годом!
Цитировать


#6 BARBARIAN 02.01.2016 18:19
Я в своем hiper 630 , просто поменял на хорошую 120 с подсветкой , после того как штатный совсем перестал крутиться , только у меня дует отлично и очень тихо , термалики явно перехваливают в обзорах , да и цена у них порой в 4 раза дороже аналогов .
Цитировать


#7 Slayer Moon 02.01.2016 20:31
Цитирую z_vip:

Пробуй - про тесты не забывай и удачи

Раньше конца февраля не получится из-за определённых обстоятельств :o
Цитировать
