Фотогалерея и процесс установки водоблока Danger Den на видеокарту GTX 580
Нас предупреждают, что неплохо бы запастись заранее фитингами и зажимами, а также термопастой высокого качества.

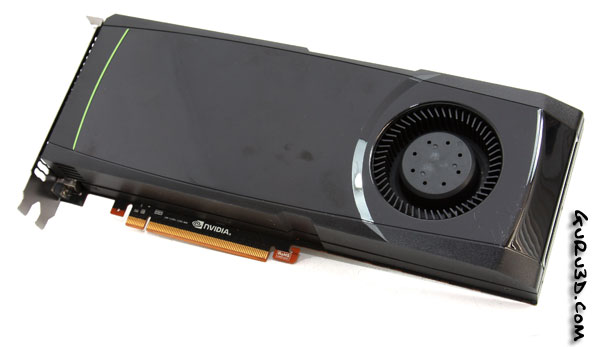

GTX 580 собственной персоной, именно эту видеокарту стоимостью 450 долларов США (а я-то думал, что она по-прежнему стоит 500!) сейчас разденут догола, а после нарядят в водоблок

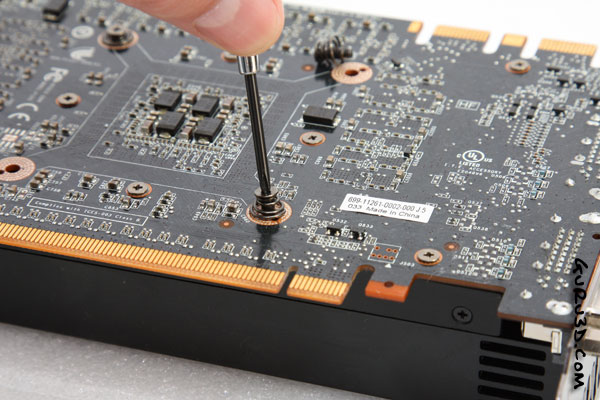

Первым делом нужно открутить все винтики с задней стороны видеокарты. На Guru3D рекомендуют использовать хорошую отвёртку из стали (я тут соглашусь - ибо купил как-то на ebay набор китайских отвёрток, так они буквально крошатся в руках, пару тройку винтов ими закрутишь и привет).
Гилберт предупреждает, что иногда винтики могут туго раскручиваться, так что нужно будет применить силу (и при этом не переусердствовать).

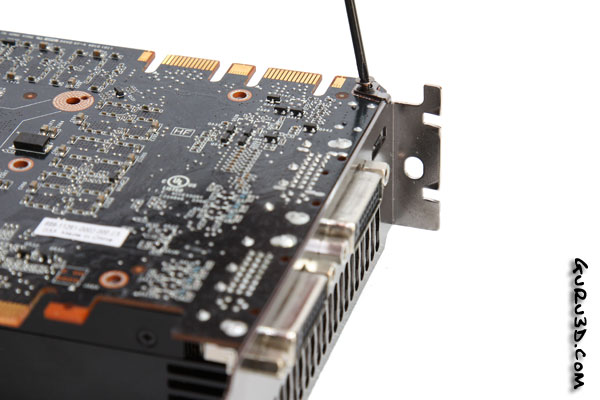

Прежде чем снять систему охлаждения, потребуется открутить ещё два винта в той части карты, где расположены видеовыходы.
Винты откручены, теперь нужно снять систему охлаждения с печатной платы видеокарты. Т.к. в данный момент единственное, что их связывает, это густая термопаста, рекомендуется потихоньку расшатывать кулер, придерживая саму видяшку, тут главное не спешить и не оторвать графическое ядро с корнем

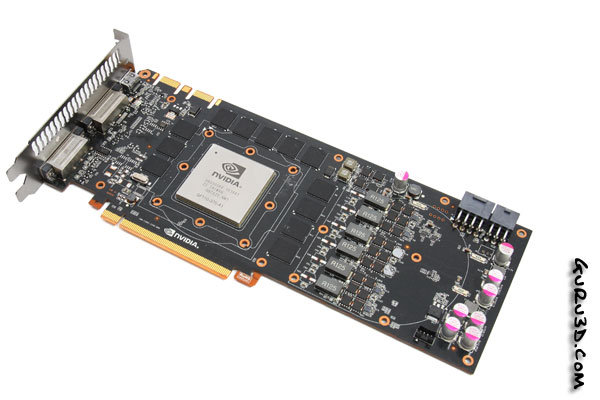

Получилось снять систему охлаждения ? Замечательно, теперь необходимо очистить видеокарту от референсного термоинтерфейса (т.е. счистить термопасту с ядра и термолипучки с области VRM и памяти).

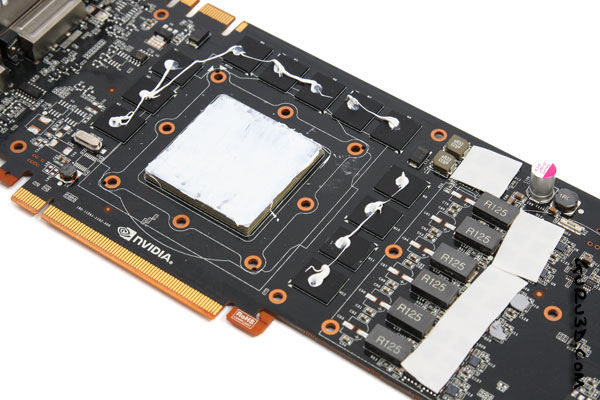

На фотографии выше показано, куда нужно наносить термопасту (на графическое ядро и память) и в какую область карты прилеплять термопрокладки (на VRM).

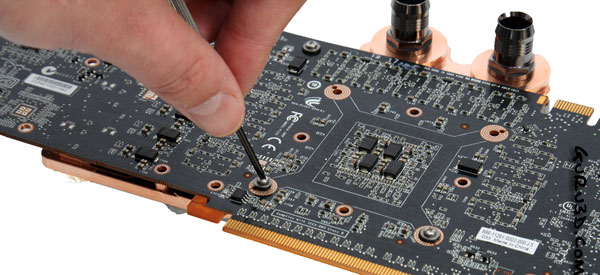

Далее нам советуют приступить к установке самого водоблока. Удобный способ, предложенный автором статьи, выглядит следующим образом - нужно положить водоблок на стол крышкой вниз (не забыв подложить под него что-то мягкое, дабы он не поцарапался), а сверху на него положить подобающим образом нагую видеокарту. После чего стоит закрутить винты с шайбами и резиновыми кольцами на ней. При этом, резиновые кольца тут выступают в роли диэлектрика, так что они идут первыми, затем уже шайбы, а сверху вкручивается винтик.
Таким образом водоблок держится на видеокарте. Для полной установки необходимо закрутить восемь винтиков.

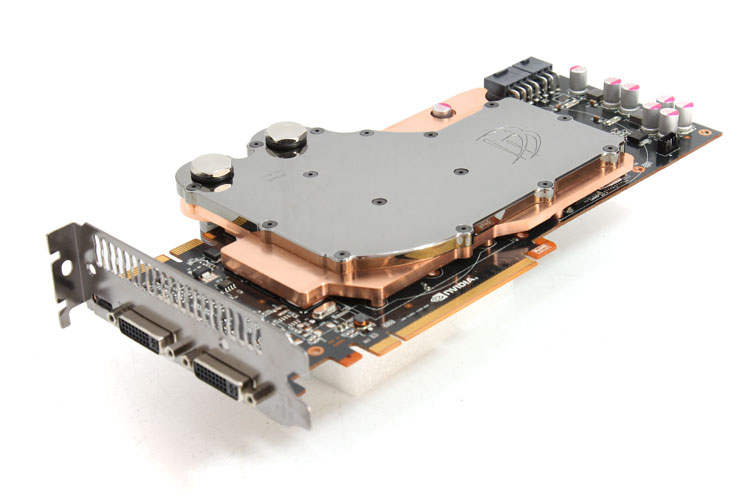

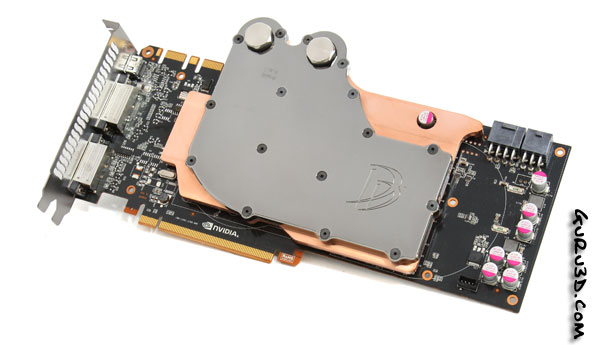

Вот как выглядит преображённый GTX 580 - ну разве не красота?
Красота и ещё какая !
До установки карточки с водоблоком в системник, рекомендуется подключить её (если если возможность) к СВО вне корпуса ПК (проще говоря - открытый стенд с СВО), после чего в течении хотя бы часа, наблюдать за работой всей системы.
Если не будет протечек и карточка функционирует нормально - всё ОК и можно уже собирать ПК.

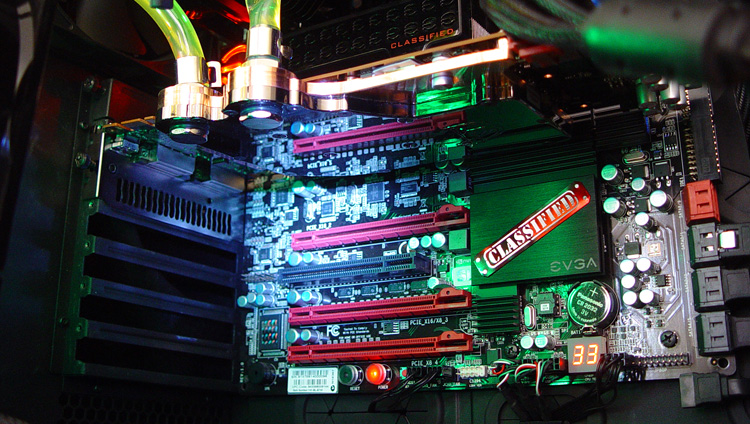

Вот как выглядит видяшка с водоблоком, подключенная к СВО в системном блоке Guru3D, на мой взгляд - всё здорово. Вид карточки очень выигрывает за счёт никелированной крышки продукта Danger Den, в которой всё отражается.
