Злой рыцарь вновь на коне, обзор и тестирование видеокарты ASUS Radeon HD 7970 DirectCU II TOP

E-mail Печать
Оглавление
Злой рыцарь вновь на коне, обзор и тестирование видеокарты ASUS Radeon HD 7970 DirectCU II TOP
Конфигурация тестового стенда и сами тесты
Разгон видеокарты ASUS Radeon HD 7970 DirectCU II TOP
Выводы

Азиатские коллеги с Expreview достали для тестов довольно редкую версию Radeon HD 7970 - вариант от ASUS с кулером DirectCU II, да ещё и разогнанный. Я не смог пройти мимо этого интересного материала и потому представляю его пересказ Вам, уважаемые читатели.

























Нам сразу говорят, что ранее протестированные карточки на основе Tahiti, в том числе от XFX, были нереференсными лишь отчасти, т.е. печатная плата была от AMD, а кулер уже от вендора. У ASUS все своё в том числе и печатная плата. Будет интересно узнать, даст ли это какие-либо преимущества HD 7970 DirectCU II TOP?







Начнём осмотр новинки, уважаемые читатели.



Обзор и тестирование ASUS Radeon HD 7970 DirectCU II TOP

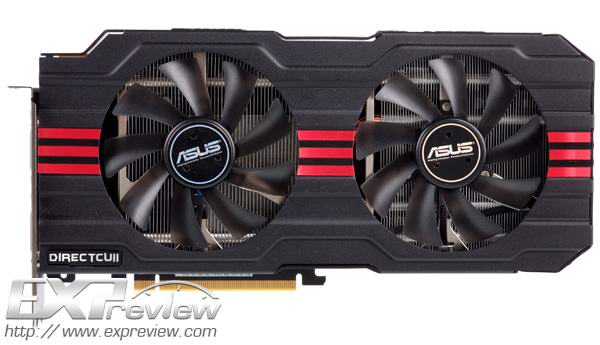

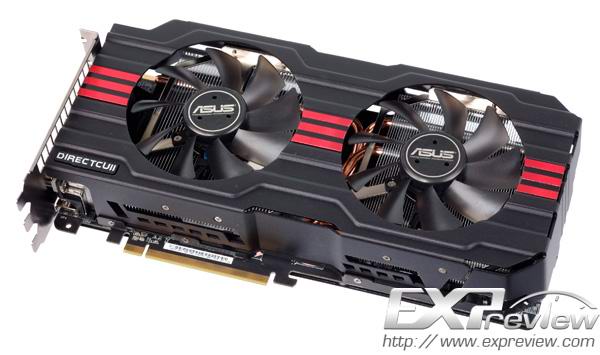

Карточка оснащена хорошо знакомым нам кулером-переростком DirectCU II.







Обзор и тестирование ASUS Radeon HD 7970 DirectCU II TOP

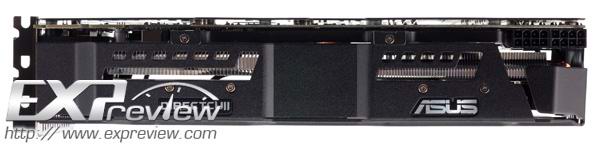

Из-за гигантского кулера карточка занимает три слота в системном блоке ПК. Её габариты: 27.8 сантиметров (длина) х 12 сантиметров (ширина) х 5.3 сантиметра (высота).







Обзор и тестирование ASUS Radeon HD 7970 DirectCU II TOP

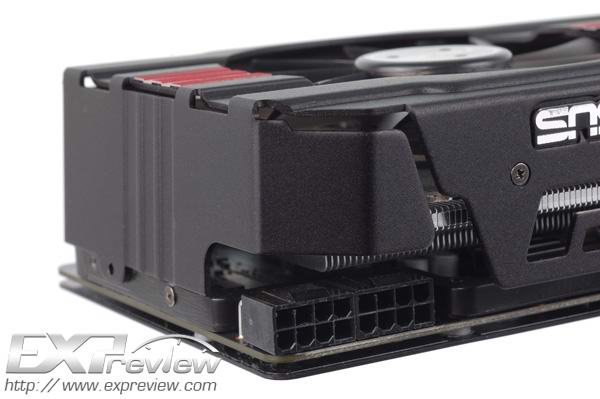

Карточка прожорлива до электроэнергии и кушает её по паре 8 пиновых коннекторов. Напомню, что референс хавал энергию по 8+6 пиновой связке, видать у новинки от ASUS переработана подсистема питания.







Обзор и тестирование ASUS Radeon HD 7970 DirectCU II TOP

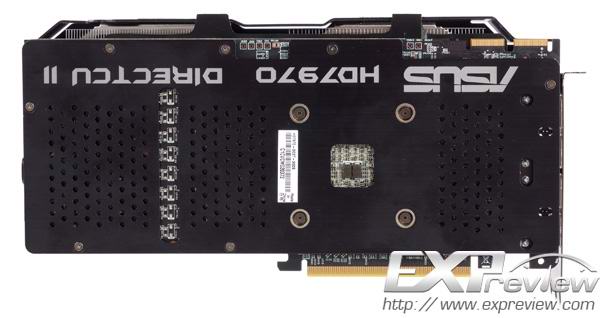

Задняя сторона видеокарты. Судя по всему, теперь часть кожуха кулера не металлическая, что вызывает сожаление у автора оригинального материала.









Обзор и тестирование ASUS Radeon HD 7970 DirectCU II TOP

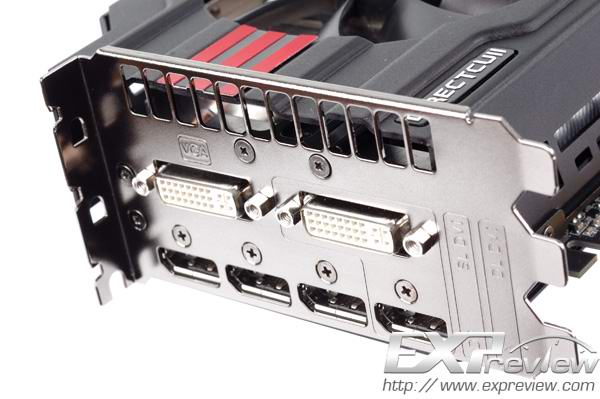

Видеокарта ASUS Radeon HD 7970 DirectCU II TOP обладает следующими видеовыходами: парой DVI и четырьмя DP, когда как у референса было два DVI, два MiniDP и один HDMI. Говорится, что новинка от ASUS может одна обеспечить вывод изображения на шесть мониторов одновременно, это впечатляет... хотя лично мне эта функция кажется практически бесполезной.





Обзор и тестирование ASUS Radeon HD 7970 DirectCU II TOP

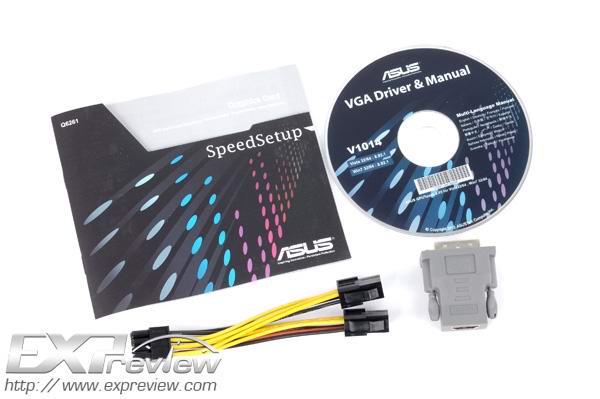

Комплект поставки изображён на фото выше. Почему-то отсутствует мостик CrossFire.







Обзор и тестирование ASUS Radeon HD 7970 DirectCU II TOP



О ужас, вновь рыцарь на коне. Ну когда же ASUS от него избавится?







Далее нам вновь демонстрируют видеокарту, намекая, что сейчас мы познакомимся с ней поближе.



Обзор и тестирование ASUS Radeon HD 7970 DirectCU II TOP



Обзор и тестирование ASUS Radeon HD 7970 DirectCU II TOP



Кулер состоит из здоровенного алюминиевого радиатора, обе части которого связаны меж собой шестью теплотрубками, по которым и происходит передача тепла от графического ядра видяшки. Обдувается конструкция двумя 100мм вентиляторами, закрепленными на пластиковом кожухе.





Обзор и тестирование ASUS Radeon HD 7970 DirectCU II TOP

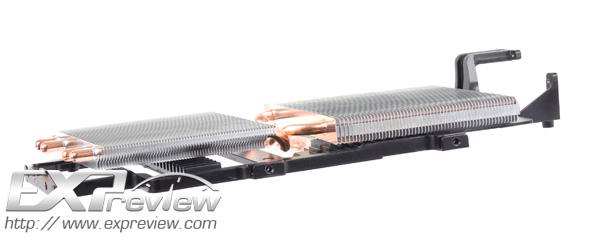

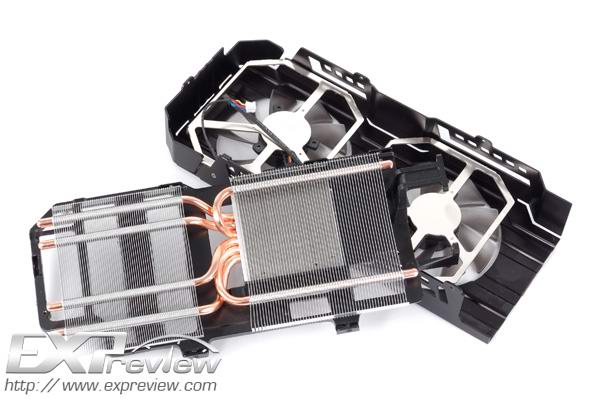

На фото выше радиатор можно рассмотреть более подробно, благо его отделили от кожуха.



Обзор и тестирование ASUS Radeon HD 7970 DirectCU II TOP



Толщина радиатора - 1.3 сантиметра, длина - 10.8 сантиметров, количество алюминиевых пластик - 56 в одной части и 61 в другой, общая площадь рассеивания тепла составляет 3200 сантиметров2.







Обзор и тестирование ASUS Radeon HD 7970 DirectCU II TOP

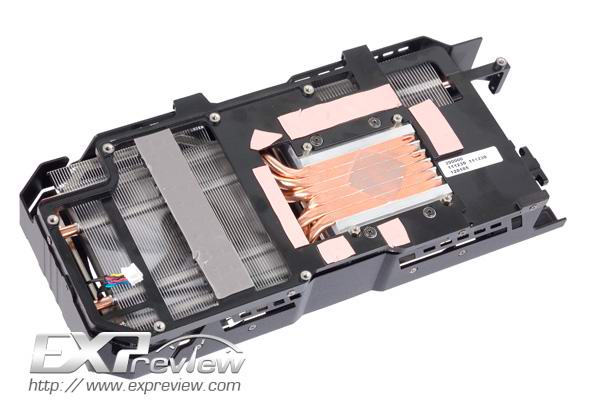

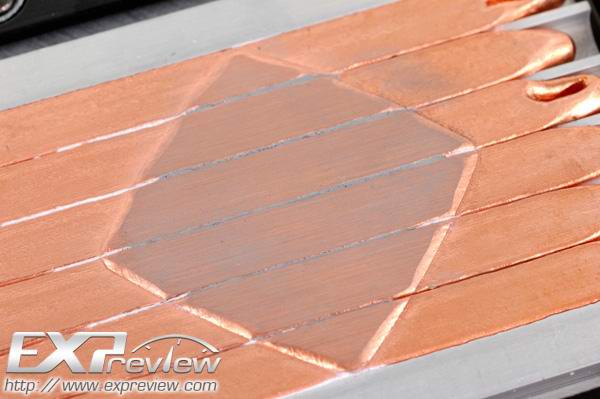

Отпечаток крышки графического ядра на состоящем из сплюснутых теплотрубок основании радиатора.







Обзор и тестирование ASUS Radeon HD 7970 DirectCU II TOP

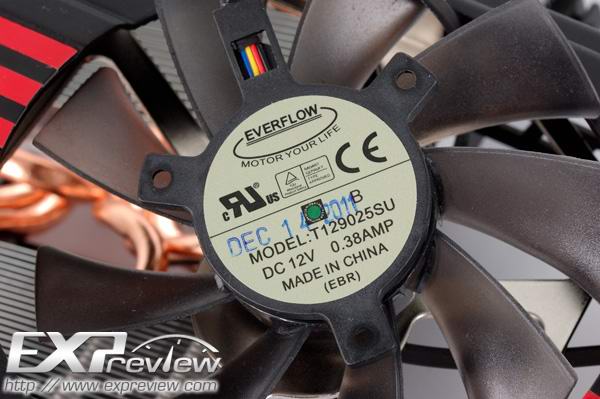

Используются вентиляторы производства Everflow. Их спецификации мне неизвестны (гуглил, но ничего не нашёл, хотя используются эти "карлсоны" много где).







Обзор и тестирование ASUS Radeon HD 7970 DirectCU II TOP

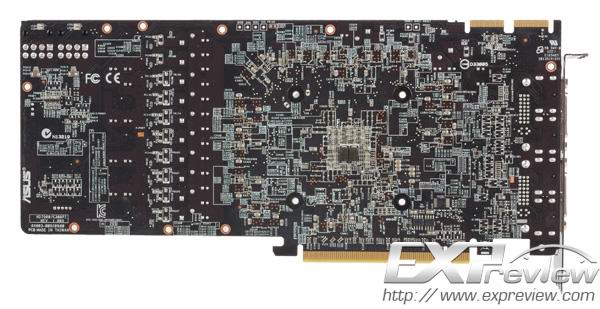

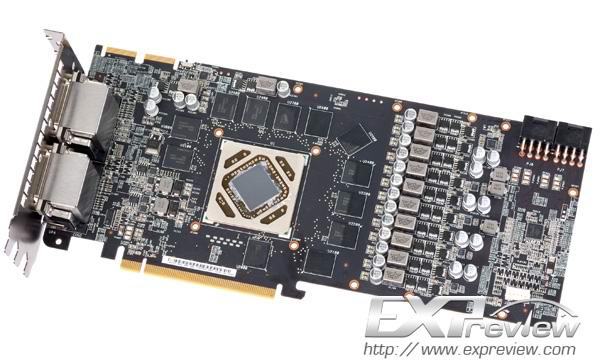

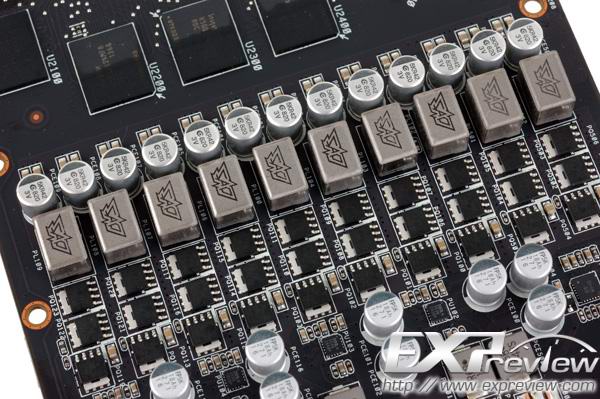

Печатная плата видеокарты. Питается новинка по 12-и фазовой схеме, а не по 5+1+1 схеме, как референс.







Обзор и тестирование ASUS Radeon HD 7970 DirectCU II TOP

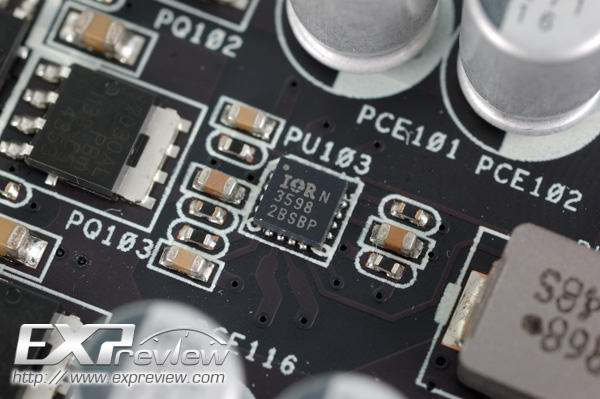

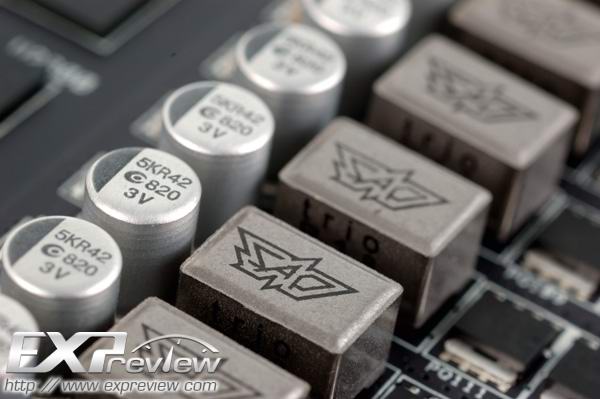

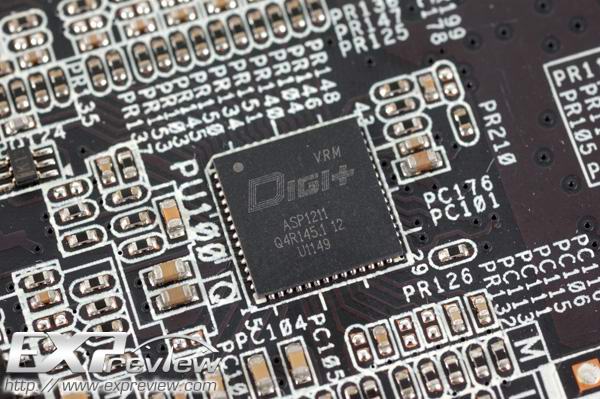

Далее на нескольких фото можно рассмотреть находящиеся на печатной плате изделия компоненты, я не буду заострять на них внимания:



Обзор и тестирование ASUS Radeon HD 7970 DirectCU II TOP



Обзор и тестирование ASUS Radeon HD 7970 DirectCU II TOP



Обзор и тестирование ASUS Radeon HD 7970 DirectCU II TOP



Обзор и тестирование ASUS Radeon HD 7970 DirectCU II TOP



Обзор и тестирование ASUS Radeon HD 7970 DirectCU II TOP



Обзор и тестирование ASUS Radeon HD 7970 DirectCU II TOP

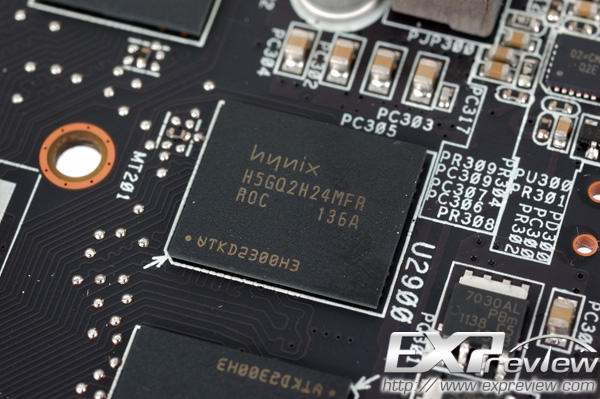

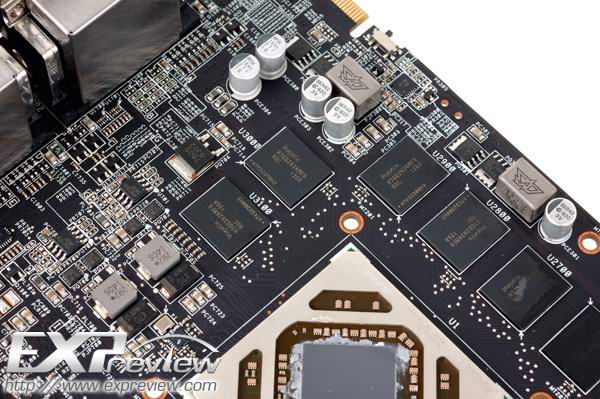

Используемая память - H5GQ2H24MFR от Hynix, она способна работать на эффективной частоте в 6000МГц.







Обзор и тестирование ASUS Radeon HD 7970 DirectCU II TOP





Обзор и тестирование ASUS Radeon HD 7970 DirectCU II TOP

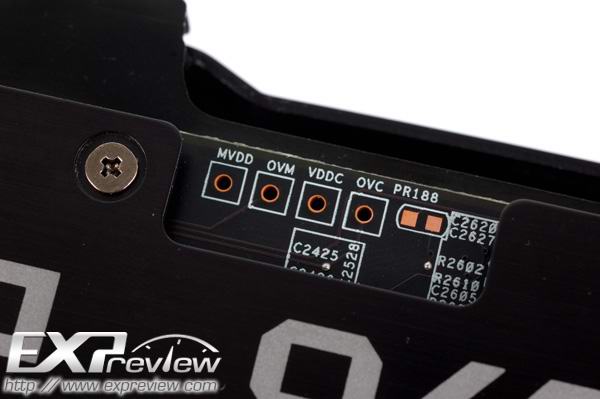

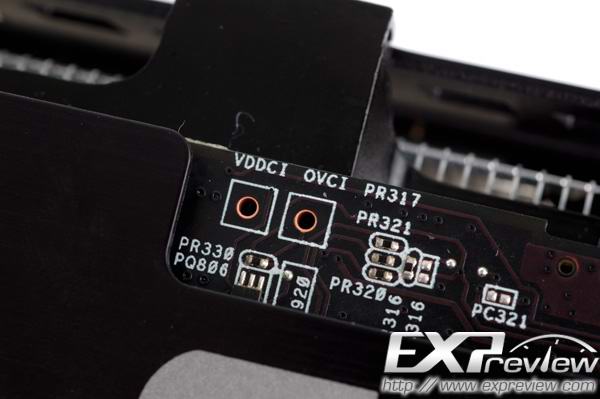

Точки замера напряжений, что пригодятся в деле экстремального оверклокинга.







Обзор и тестирование ASUS Radeon HD 7970 DirectCU II TOP

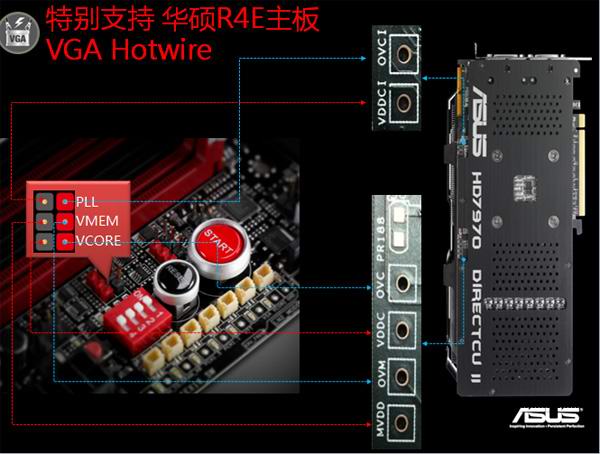

Слайд от ASUS, рассказывающий как что работает. Признаться, я особо в содержание его не вникал.







Обзор и тестирование ASUS Radeon HD 7970 DirectCU II TOP

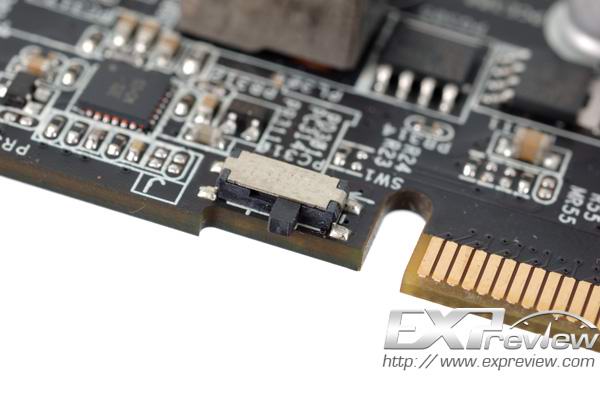

На фото выше показан переключатель BIOS.
