Вчера на techPowerUP и Гуру3Д (а может, где ещё - я не особо проверял) были опубликованы материалы по самой крутой (на данный момент) версии GTX 680 от MSI, разумеется речь идёт о Lightning варианте изделия. Я перескажу материал с первого указанного источника, если нет возражений.
Как это принято в материалах с tPU, обзор начинается со сводной таблички с характеристиками тестируемой видеокарты и некоторых других решений.
| Radeon HD 7870 | GeForce GTX 580 | Radeon HD 7950 | GeForce GTX 670 | Radeon HD 7970 | GeForce GTX 680 | MSI GTX 680 Lightning | Radeon HD 6990 | GeForce GTX 590 | GeForce GTX 690 | |
|---|---|---|---|---|---|---|---|---|---|---|
| Потоковые процессоры | 1280 | 512 | 1792 | 1344 | 2048 | 1536 | 1536 | 2x 1536 | 2x 512 | 2x 1536 |
| ROPы | 32 | 48 | 32 | 32 | 32 | 32 | 32 | 2x 32 | 2x 48 | 2x 32 |
| Графическое ядро | Pitcairn | GF110 | Tahiti | GK104 | Tahiti | GK104 | GK104 | 2x Cayman | 2x GF110 | 2x GK104 |
| Количество транзисторов | 2800M | 3000M | 4310M | 3500M | 4310M | 3500M | 3500M | 2x 2640M | 2x 3000M | 2x 3500M |
| Объём буфера | 2048 МБ | 1536 МБ | 3072 МБ | 2048 МБ | 3072 МБ | 2048 МБ | 2048 МБ | 2x 2048 МБ | 2x 1536 МБ | 2x 2048 МБ |
| Разрядность шины | 256-бит | 384-бит | 384-бит | 256-бит | 384-бит | 256-бит | 256-бит | 2x 256-бит | 2x 384-бит | 2x 256-бит |
| Частота ядра | 1000 МГц | 772 МГц | 800 МГц | 915 МГц+ | 925 МГц | 1006 МГц+ | 1111 МГц+ | 830 МГц | 607 МГц | 915 МГц+ |
| Частота памяти | 1200 МГц | 1002 МГц | 1250 МГц | 1502 МГц | 1375 МГц | 1502 МГц | 1502 МГц | 1250 МГц | 855 МГц | 1502 МГц |
| Стоимость | $330 | $380 | $380 | $400 | $450 | $500 | $580 | $700 | $750 | $999 |
80 долларов переплаты - немалая сумма, согласитесь, камрады. Стоит ли "Молния" от MSI таких денег?
Давайте поглядим на упаковку графического адаптера MSI, уважаемые читатели:
Раз MSI, значит Lightning, раз Lightning - значит самолёт на коробке в обязательном порядке
.
Комплект поставки видеокарты GTX 680 Lightning:
Комплект поставки изделия:
- сама видеокарта
- диск с драйверами и документация (и сертификат!)
- кабели/переходники питания
- длинный мостик SLI
- три кабеля для замеров напряжений
- переходник с DVI на D-Sub/VGA
Не самый выдающийся комплект поставки изделия ТОП уровня, уважаемые читатели. Впрочем, есть почти всё необходимое.

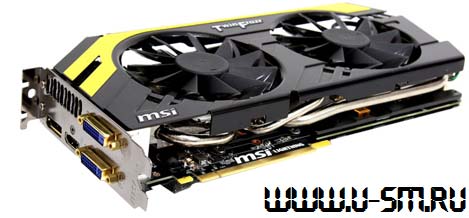

Давайте поглядим на графический адаптер MSI GeForce GTX 680 Lightning вблизи:
Кулер изделия довольно-таки высокий и неплохо возвышается над видеокартой. Чисто визуально, карточка понравилась автору с TPU, ровно как и Lightning вариант HD 7970.
В системном блоке видеокарта MSI GeForce GTX 680 Lightning занимает два слота.
Видеовыходы у GTX 680 Lightning имеются следующие: два DVI, HDMI и DisplayPort.
До четырёх GeForce GTX 680, вне зависимости от производителя, смогут работать в SLI тандеме.
На фото изображена печатная плата MSI GeForce GTX 680 Lightning, вид спереди и сзади.
Поглядим на систему охлаждения, камрады:
Twin Frozr IV нам уже достаточно знаком, чтобы не вызывать никаких новых эмоций. Пара крупных вентиляторов, алюминиевый радиатор и пять теплотрубок - вот то, чем он является.
Пластина на двух фото выше отвечает за охлаждение цепей питания видеокарты, а также её чипов памяти.
Мосфеты на задней стороне видеокарты охлаждаются металлической пластиной, что можно рассмотреть на фотографиях выше. Эта же пластина выполняет функцию бэкплейта и не даёт видеокарте прогнуться и вследствие этого получить повреждения (микротрещины печатной платы).
"Молния" прожорлива, но в меру - она получает питание от связки 8+8 пиновых коннекторов БП.
Знаменитый GPU Reactor можно увидеть на фото выше. Он отвечает за дополнительную фильтрацию напряжения (да, звучит странновато) для ядра видеокарты.
Переключатель BIOS позволяет заставить видеокарту работать как в обычном режиме, так и в режиме для экстремального оверклокинга с применением жидкого азота.
Три коннектора для комплектных кабелей мониторинга напряжения.
Для регулировки напряжения в этой карте используется чип CHiL 8318, довольно новое решение, позволяющее как мониторить напряжение, так и изменять его программным путём.
Фото показывает, что используется GDDR5 память производства компании Hynix. Её (памяти, не компании) маркировка - H5GQ2H24AFR-R0C. Работать она должна на 6000МГц (эффективных).
Перед нами графическое ядро GK104, сделанное по нормам 28нм. тех.процесса на мощностях TSMC (Тайвань). Количество транзисторов - 3.54 миллиарда.
