Некоторое время назад мне для написания материала прислали материнскую плату ECS Z77H2-A3D, так что готовьтесь, камрады, прочесть мои впечатления от использования данного устройства в течении двух-трёх недель.
Вот в какой коробке курьер доставил мне системную плату из далёких заграничных земель, уважаемые читатели:
Упакована она (плата) была надёжно, повреждений коробки продукта и её содержимого замечено не было.
Упаковка изделия приятна на вид и довольно-таки легка (с учётом веса содержимого), если сравнивать её с материнскими платами (с учётом их упаковок) от других вендоров.
В нижней фронтальной части коробки расписаны её основные "фичи" и применённые технологии:
На плате есть порты SATA 6Гб/с, так что владельцам новых SSD будет куда воткнуть свои дорогие (во всех смыслах) девайсы.
Не забыл производитель упомянуть и о наличии слота PCIe 3.0 x16, толку от которого на самом деле пока не очень много. Также указано, что плата обладает портом для быстрой (3Х) зарядки устройств.
Материнская плата ECS Z77H2-A3D имеет защиту от ESD (электростатического разряда), а также обладает приятным глазу графическим интерфейсом BIOS'а, именуемым UEFI.
В верхней части коробки содержится информация о том, что изделие предназначено для процессоров Core (второго и третьего поколений), основано на чипсете Z77 Express от Intel, совместимо с Windows 7. Далее указан софт, что идёт в комплекте с изделием: Norton Antivirus, Media Suite от CyberLink и Muzee:

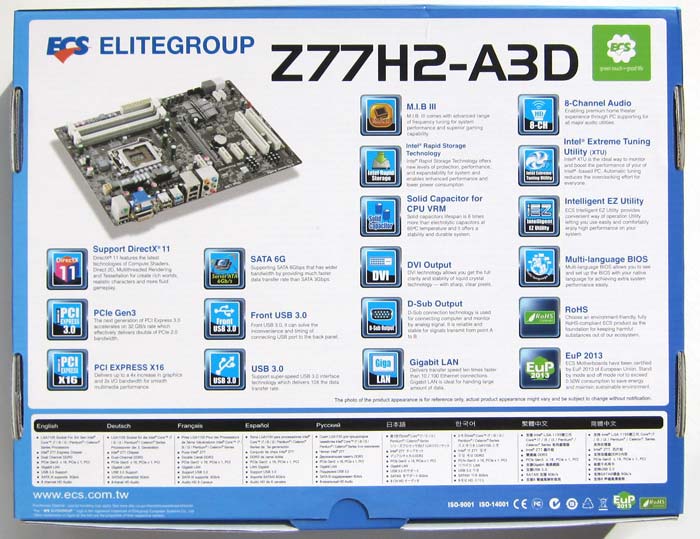

На обратной стороне коробки расписаны все её достоинства, правда на английском языке, так что не владеющим особыми лингвистическими познаниями людям понять что-либо будет сложно. Разумеется, это не минус изделия - наивно предполагать, что какой-то производитель будет выпускать изделие с региональным оформлением (хотя такие случаи были, но они являются исключением из правила).
В нижней части коробки таки есть информация на русском языке:
Забавно, что речь идёт только о процессорах Core третьего поколения, хотя само-собой разумеется, что и с Sandy Bridge всё будет работать наилучшим образом.
Открывается коробка в верхней части:

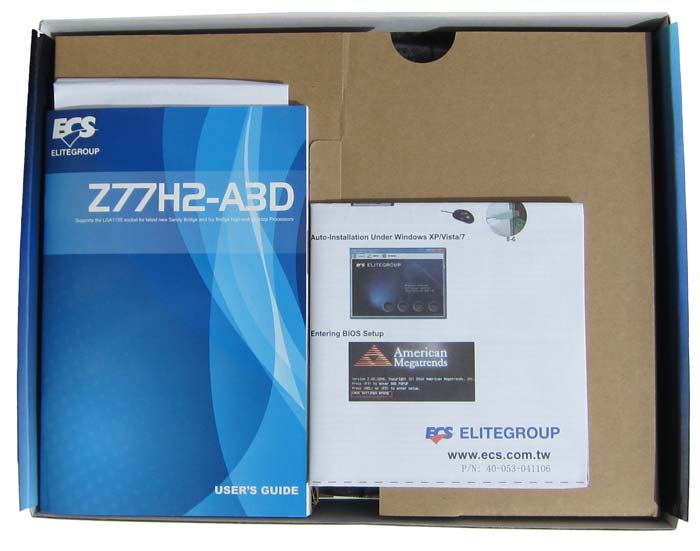

Вот что предстаёт перед владельцем ECS Z77H2-A3D, когда тот впервые открывает упаковку платы:
Комплект поставки изделия под стать уровню системной платы, иными словами всё довольно простенько:

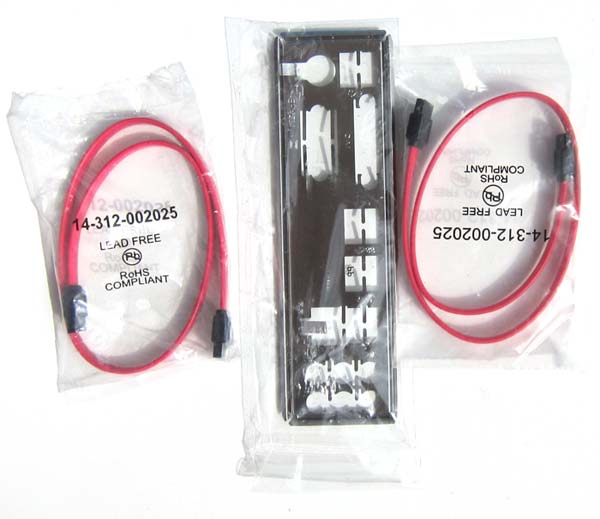

Вот что входит в комплект поставки:
- материнская плата ECS Z77H2-A3D
- DVD с драйверами и софтом
- раскладная цветная инструкция (многоязычная, русский имеется) по установке платы и пользовательский мануал (синяя книжка, только на английском языке)
- заглушка для корпуса
- два кабеля SATA 3Гб/с

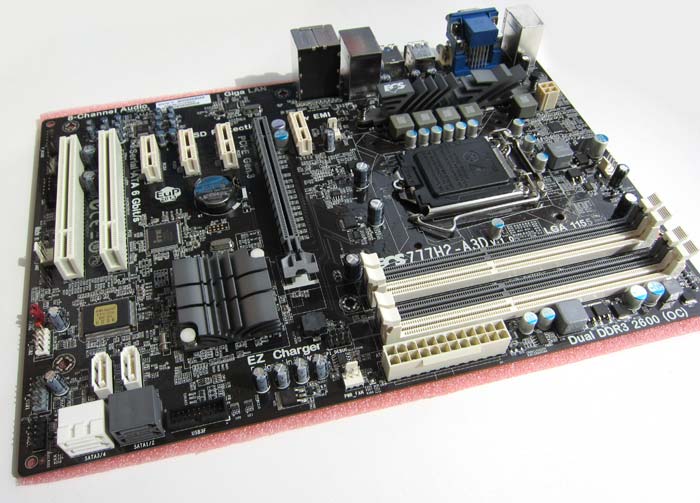

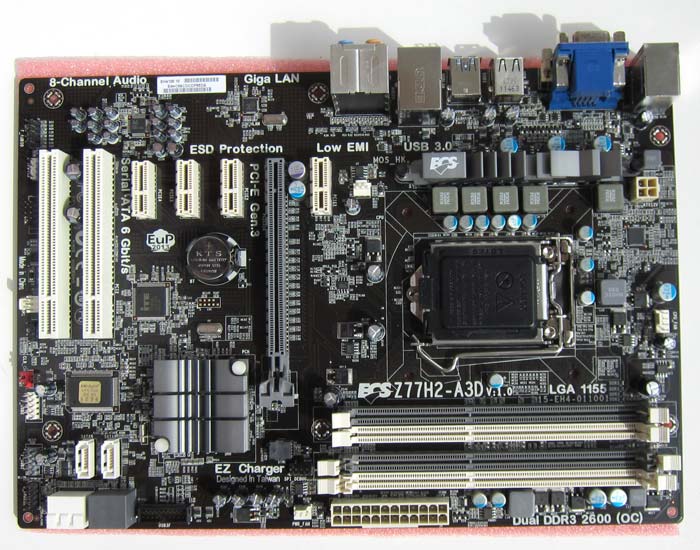

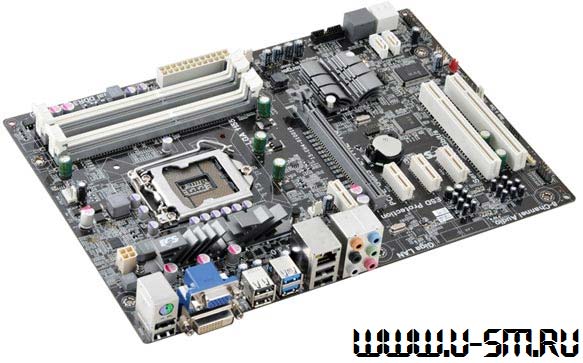

Посмотрим на саму материнскую плату ECS Z77H2-A3D:
Вид платы приятен глазу, мне не часто приходилось иметь дело с оформленными в чёрно-серых тонах изделиями такого рода.
Сразу приведу спецификации Z77H2-A3D с русскоязычного зеркала сайта компании ECS:
| Процессор | º Сокет LGA1155 для новой серии процессоров 2-го и 3-го поколения Intel® Core™ i7 /серии процессоров Intel® Core™ i5 / серии процессоров Intel® Core™ i3 / процессоров Intel® Pentium® / процессоров Intel® Celeron® º DMI 5.0GT/s |
| Чипсет | º Чипсет Intel® Z77 Express |
| память | º Двухканальная архитектура памяти DDR3 º 4 x 240-pin DDR3 DIMM сокет поддерживает до 32 ГБ º Поддержка памяти DDR3 до 2800(OC)/2600(OC)/2400(OC)/2133(OC)/1800(OC)/1600 DDR3 SDRAM |
| Слот расширения | º 1 x PCI Express x 16 Gen3.0 слот º 4 x слота PCI Express x1 º 2 x PCI разъема |
| Накопитель | º При поддержке Intel® Z77 • 4 x Serial ATAII устройства • 2 x устройства Serial ATA 6 Гб/с • RAID0, RAID1, RAID5, RAID 10 |
| аудио | º Realtek ALC892 8-канальный HD аудиокодек º Соответствие спецификации HD Audio |
| LAN | º Контроллер RealTek RTL 8111E Gigabit Lan |
| Порты на задней панели | º 2 x порта USB 3.0 º 6 x USB порты º 1 x D-sub(VGA) º 1 x DVI-порт º 1 x PS/2 коннектор клавиатуры/мыши º 1 x RJ45 LAN разъем º 1 x аудио порт на 8 каналов и 6 разъемов |
| Внутренние разъемы | º 1 x 24-пиновый ATX Power Supply разъем º 1 x 4-конт. разъем питания ATX º 1 x 4pin разъем CPU_FAN º 2 x коннектора 3-конт. SYS_FAN º 1 разъем 3-pin PWR_FAN º 2 x разъема USB 2.0 поддерживают дополнительные 4 USB-порта (один поддерживает технологию EZ Charger) º 1 x разъемы USB 3.0 поддерживают дополнительные 2 порта USB 3.0 º 4 x коннектора SATAII 3 Гбит/с º 2 x коннектора SATAIII 6 Гб/с º 1 x разъем датчика Case Open º 1 x SPDIF out разъем º 1 x Front panel switch/LED разъем º 1 x Front panel аудио разъем º 1 x Clear CMOS устройство |
| BIOS | º AMI BIOS с 64 Мб SPI Flash ROM º Поддержка функции Plug and Play, STR (S3) / STD (S4) , аппаратный монитор, Multi Boot º Audio, LAN, можно отключить в BIOS º Горячая клавиша F7 для загрузки устройствF7 hot key for boot up devices option º Поддержка горячей клавиши Page Up clear CMOS º Support over-clocking º Поддерживает утилиту ECS M.I.B III º Поддерживает технологию EZ Charger º Поддержка eDLU º Поддержка eSF º Поддержка eBLU º Поддержка eOC |
| Форм-фактор | º ATX, 305мм*210мм |
Что меня очень порадовало в этой системной плате, так это габариты. Z77H2-A3D значительно уже, чем всё, с чем я имел дело раньше, было довольно удобно собирать на её базе ПК даже в не самом объёмном корпусе GMC H-80.
Теперь я хотел бы показать фотографии отдельных частей системной платы:

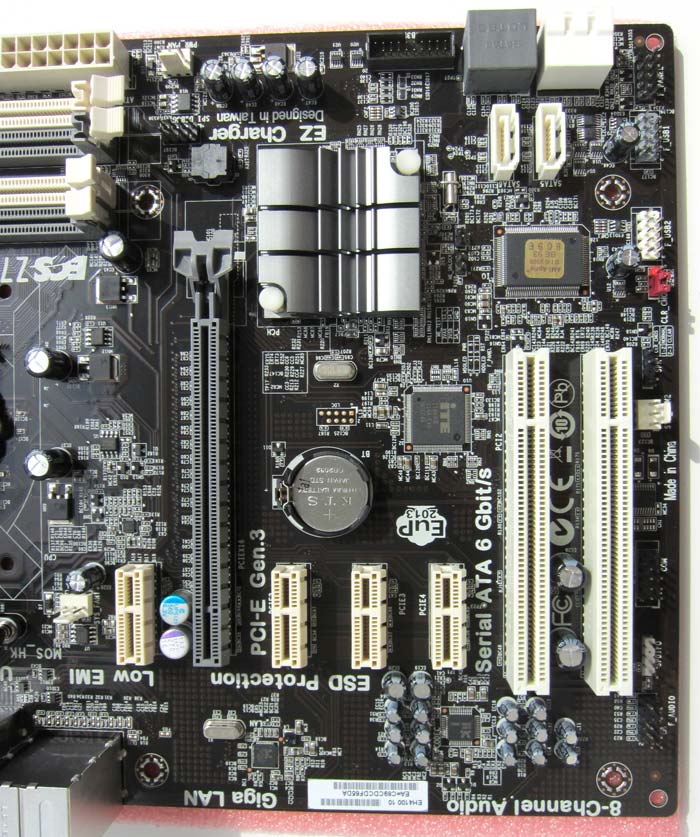

Всё по спецификациям - PCIe 3.0 x16 один, PCI Express х1 - четыре, да есть ещё и пара PCI. Материнская плата явно не геймерская, т.е. никаких SLI/CrossFireX тандемов на ней не построить. Охлаждение пассивное, что радует.

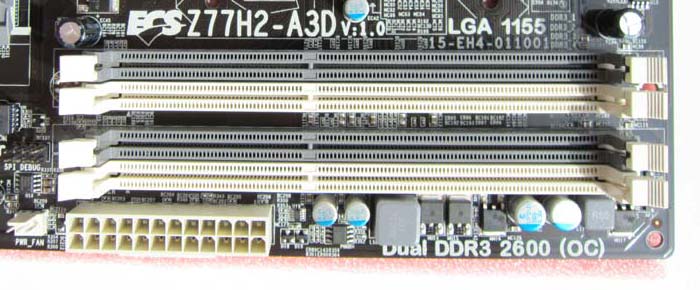

Далее мы вновь убеждаемся в том, что нас не дезинформировали в спецификациях изделия в табличке выше - у материнской платы ECS Z77H2-A3D в самом деле четыре слота для памяти DDR3, причём поддерживаются модули, работающие на частоте в 2600МГц (в разгоне). Под слотами для оперативной памяти можно увидеть 24-х пиновый ATX коннектор питания.

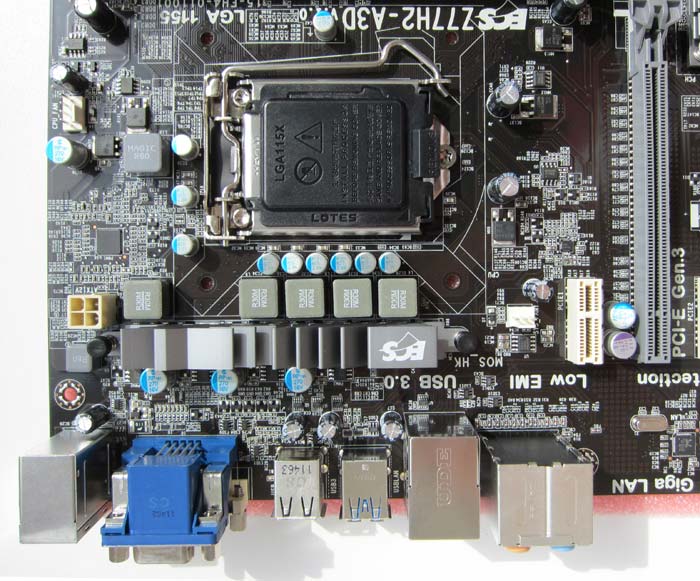

На фото выше - область сокета и прилегающие окрестности. Сокет пока закрыт, но далее я его само-собой открою и покажу, что под крышкой (скажу сразу - всё стандартно, ибо иначе и быть не может).

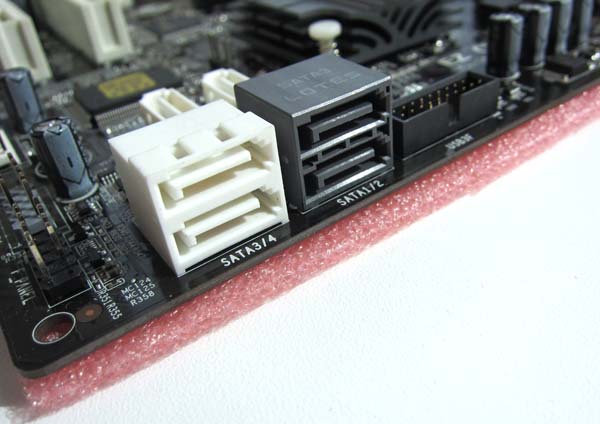

Количество портов SATA 3 и 6ГБ/с нельзя назвать впечатляющим, оно вполне обыденно - 6 штук, два SATA 6ГБ/с и четыре SATA 3Гб/с. Сразу хочу отметить, в отличие от материнской платы ASUS P8P67 PRO, что трудится в моём основном ПК, у ECS Z77H2-A3D не было проблем с определением накопителей, подключенных в SATA порты, всё заработало сразу и без переподключений с давлением.

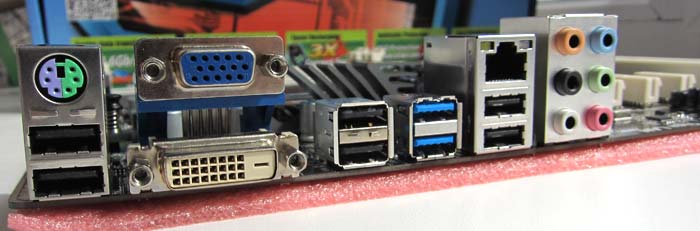

А вот, уважаемые читатели, какие порты имеются у ECS Z77H2-A3D с привычной всем стороны
:
Шесть портов USB 2.0, пара USB 3.0, DVI и D-Sub/VGA видеовыходы, PS/2 порт для клавиатуры/мыши, гигабитный Ethernet порт, да аудио выходы.

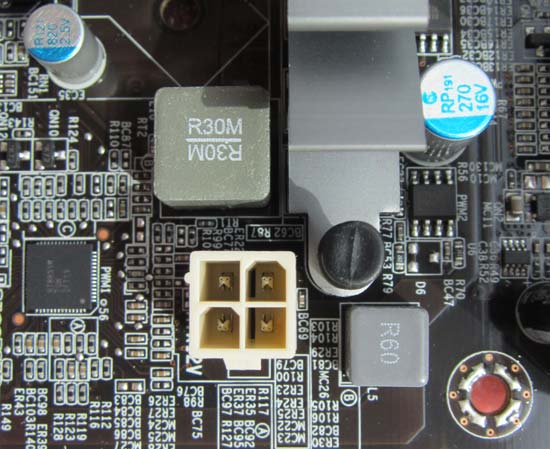

Ещё один коннектор питания материнской платы - 4-х пиновый. Да, фаз питания у платы негусто, но забегая вперёд скажу, что вполне достаточно для разгона.

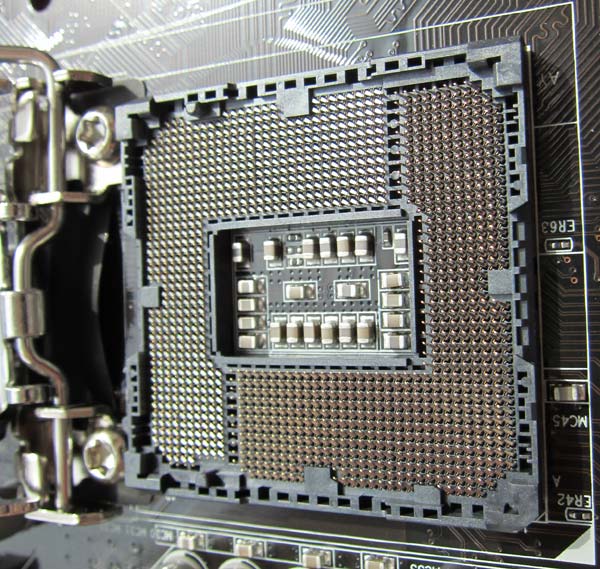

А вот и обещанное фото сокета LGA1155:
Фотография Z77H2-A3D с иного ракурса:

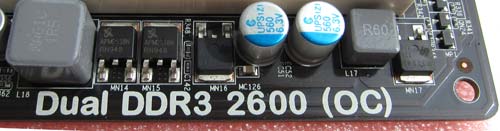

Следующее фото напоминает нам о возможности платы работать с 2600МГц DDR3 памятью:
Я эту возможность не проверял, ибо мои модули функционируют на 1600МГц.

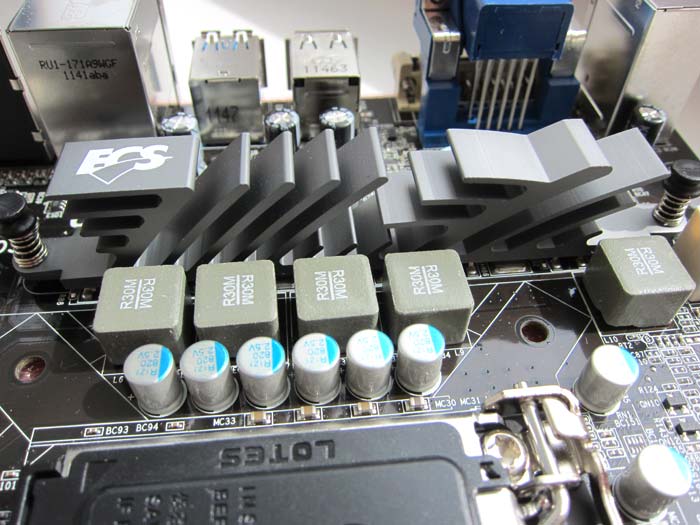

На фото видно, что радиатор имеет замысловатую форму:

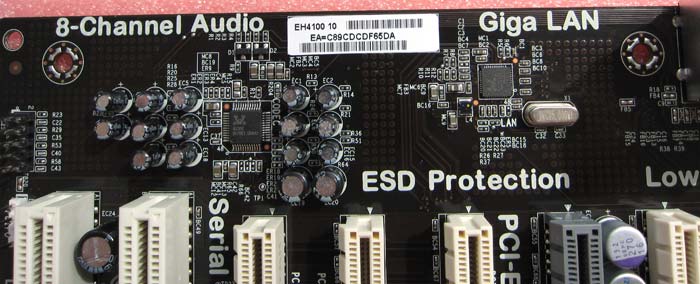

Не знаю зачем, но нам указывают (наверное, чтобы мы не забыли) о наличии у решения 8-и канального звука и гигабитного Ethernet порта:
Вообще, складывается впечатление, что ECS намеренно дублирует на самой плате список "фич", описанных на упаковке изделия. Не буду очень строг по этому поводу, ибо такая порочная практика широко распространена среди производителей системных плат.

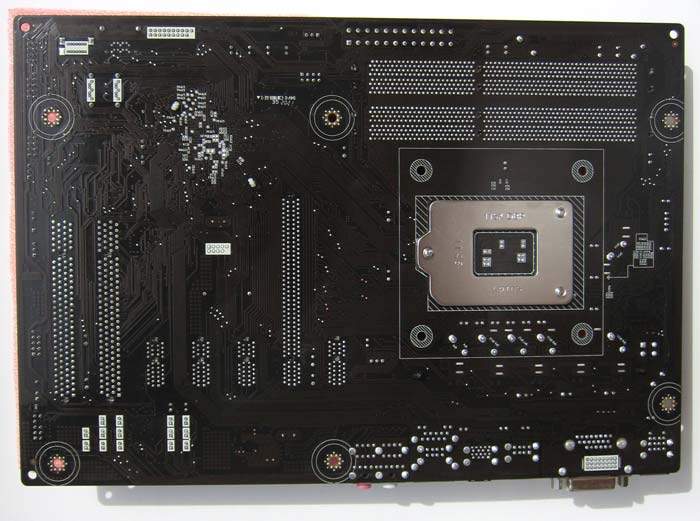

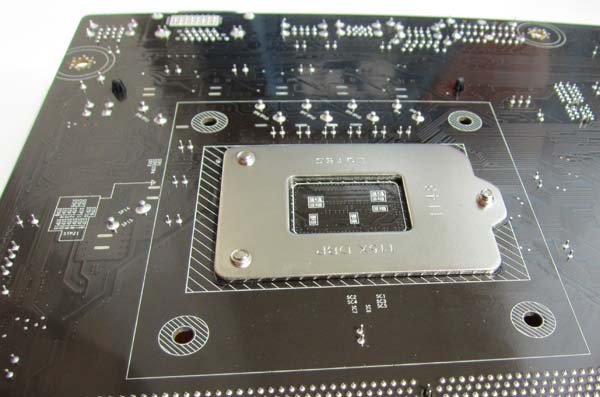

А вот вид ECS Z77H2-A3D с обратной стороны:

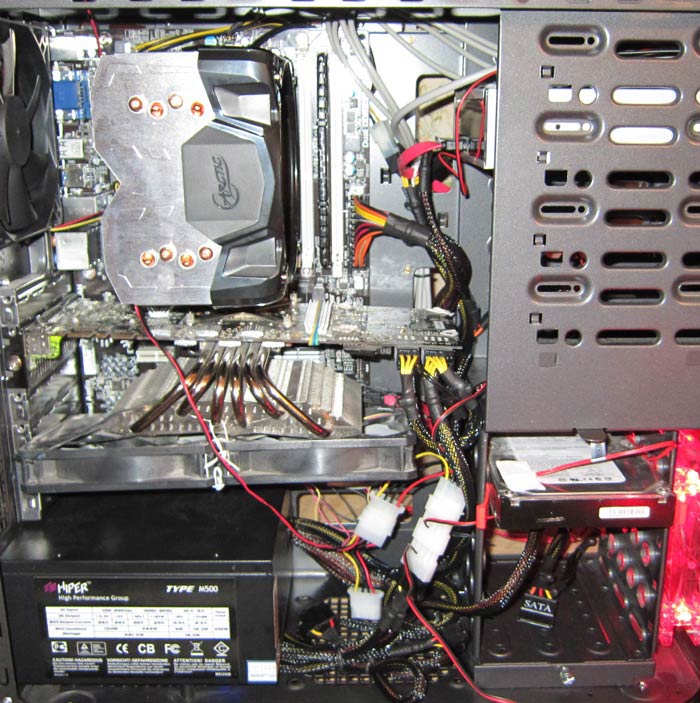

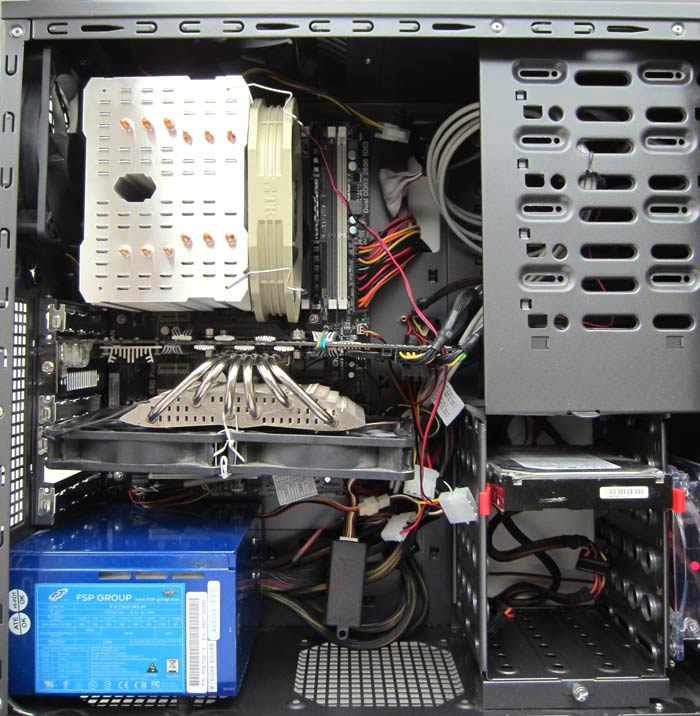

Напоследок несколько фото изделия, уже установленного в системный блок:
Фотографии из материала по тесту кулера Freezer i30 от ARCTIC.
UEFI BIOS системной платы ECS Z77H2-A3D
Перейдём к осмотру UEFI BIOS устройства. Чтобы в него зайти нужно при старте компьютера нажать Delete (если кто не знает, когда точно жать, клавишу можно жать постоянно - ничего плохого не случится).

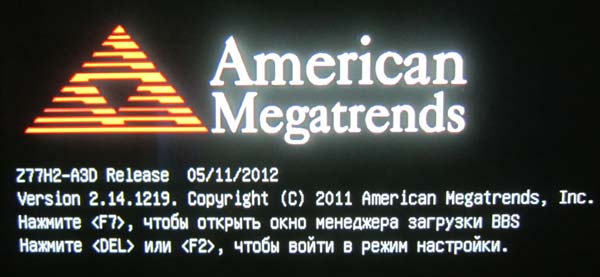

Фото выше - POST экран, он крайне малоинформативен, но имеет плюс - не нужно ждать инициализации многочисленных накопителей, флешек и оптических приводов, если таковые подключены.
Сразу хочу всех предупредить - фото ниже не блещут качеством. Всё снималось с ЭЛТ монитора, экран которого мало того, что мерцает, так ещё и не плоский. Функции для снятия скриншота в BIOS, как например у ASUS, у платы ECS нет (причём не только у Z77H2-A3D, но и у куда более дорогих моделей).

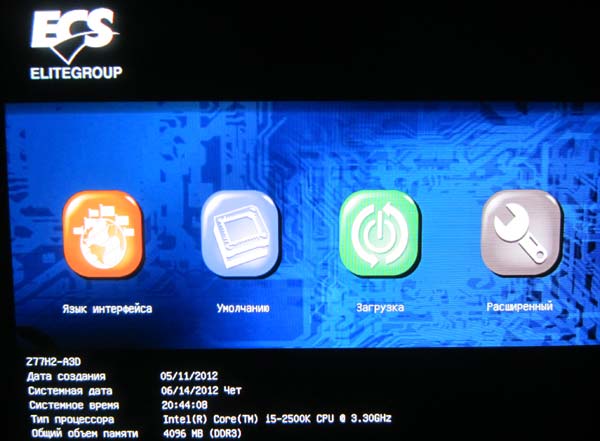

Вот главное меню, в котором нам предоставляют возможность выбрать язык интерфейса (русский, как Вы можете видеть, доступен), сбросить все настройки (забавное название опции - "Умолчанию" вместо "По-умолчанию"), продолжить загрузку ПК и войти в расширенный режим.

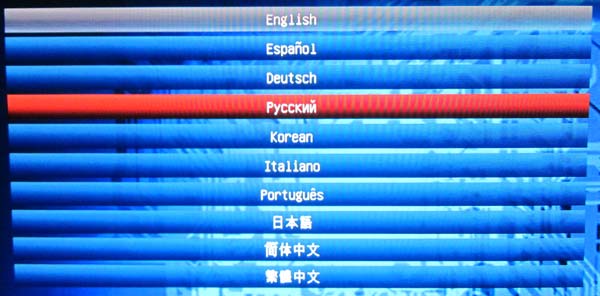

Меню выбора языка выглядит вот так:
10 языков на выбор - совсем неплохо.

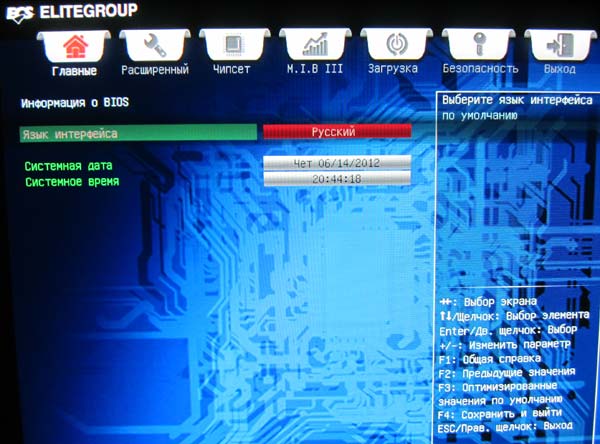

А вот самый первый экран расширенного меню:
Можно поменять следующие настройки - выставить дату, время, да выбрать язык интерфейса.

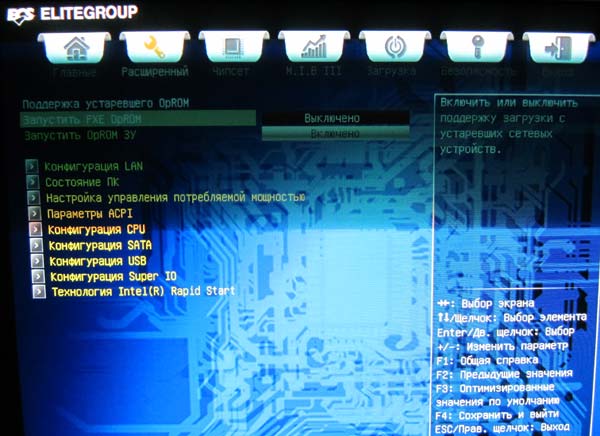

Следующий экран предлагает... собственно видно что он предлагает, давайте посмотрим самые интересные дменю из списка.

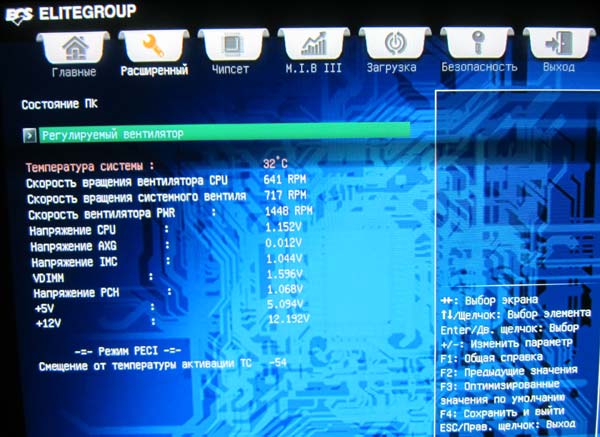

Меню "Состояние ПК" показывает скорости вращения вентиляторов в системе, t° процессора, различные напряжения и прочие полезные данные:

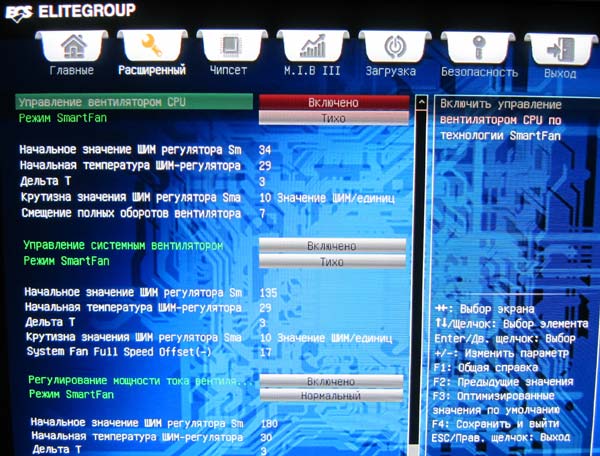

Если зайти в меню с корявым названием "Регулируемый вентилятор", можно обнаружить возможности по настройке "карлсонов", подключенных непосредственно к материнской плате:
Настраиваются, как можно понять, только вентиляторы, поддерживающие PWM (ШИМ) управление.

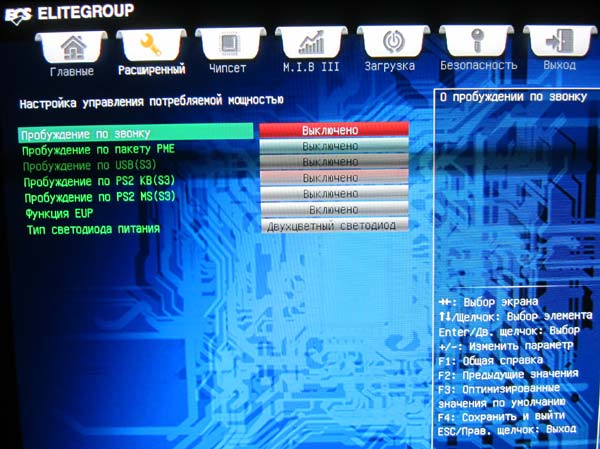

В меню, предлагающем настроить энергопотребление системы, я особо не шастал, но смысл опций вполне понятен:

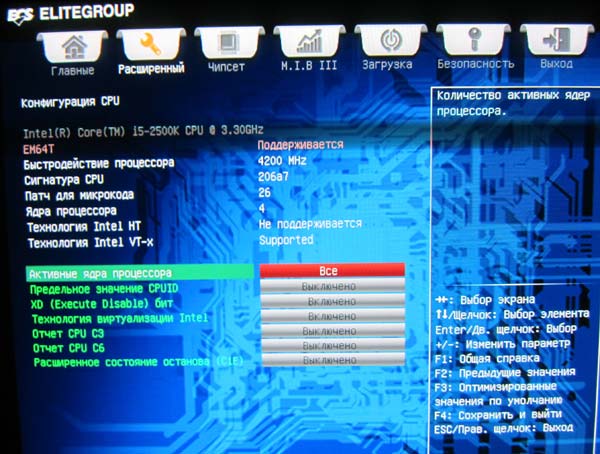

В меню "Конфигурация CPU" можно настроить процессор, включить или выключить те или иные его функции и всё в таком духе:

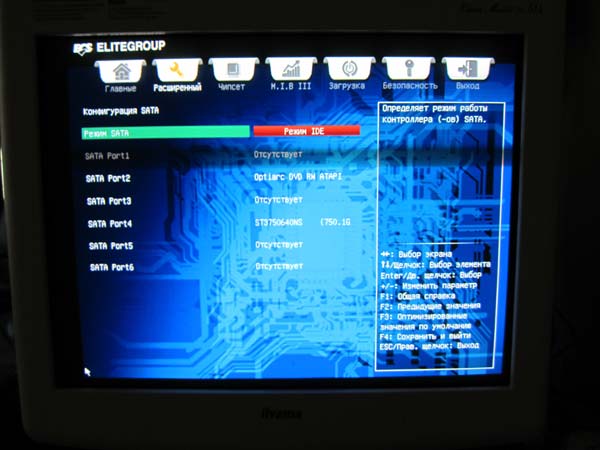

В меню "Конфигурация SATA" происходит настройка подключенных по SATA накопителей и оптических приводов.

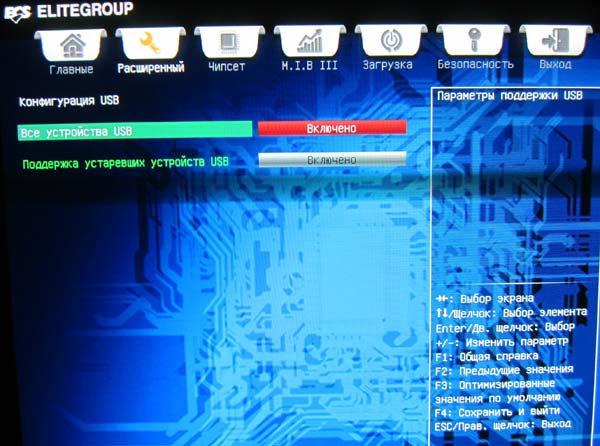

На фото ниже, в меню, можно включить/выключить USB порты, а также активировать/дезактивировать поддержку устаревших USB устройств (интересно, что имеется в виду - USB 1.1?):

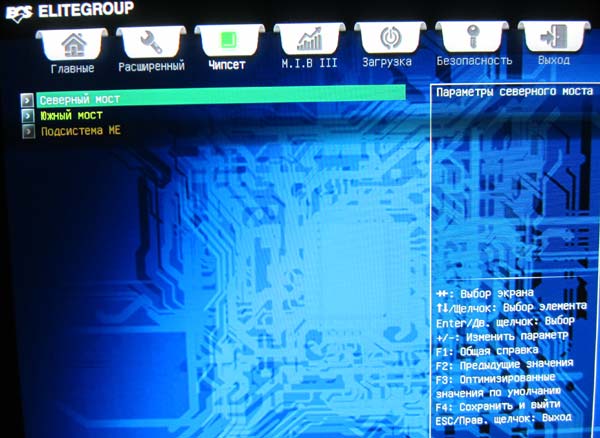

Переходим к вкладке "Чипсет":

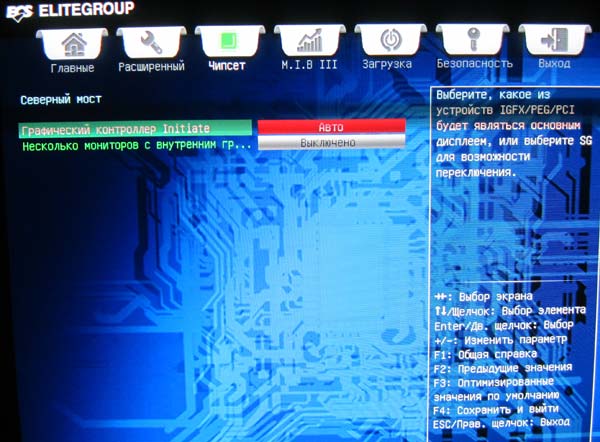

Вариантов по настройке северного моста не особенно много:
А вот в меню южного моста можно кое-что настроить, например отключить интегрированное аудио-решение:

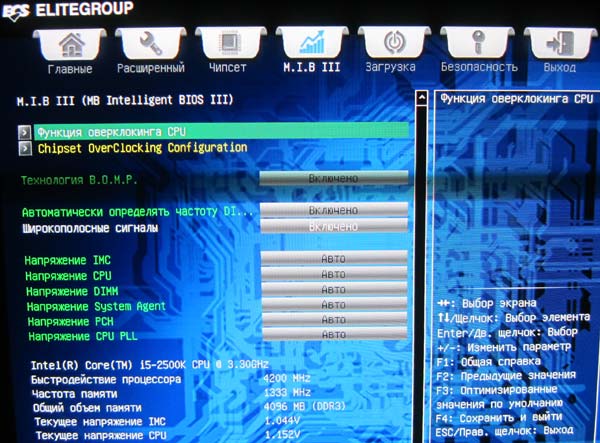

Следующая закладка вызовет самый большой интерес для тех, кому не нравится использовать процессор на тактовой частоте по-умолчанию. Тут можно разогнать "камушек" и память:
Наши тайваньские друзья решили не переводить название "Chipset OverClocking Configuration" .

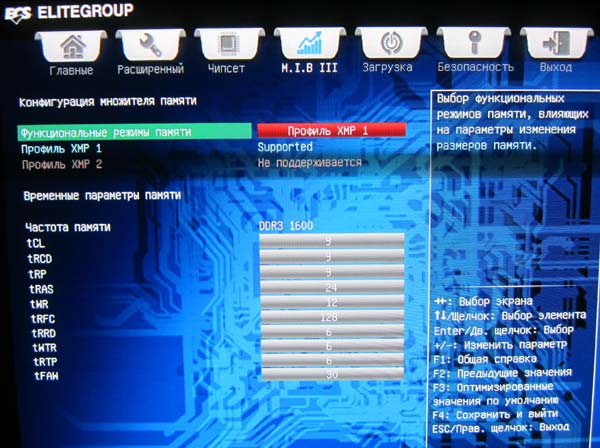

Я с разгоном особо не заморачивался, меня вполне устраивает то, что даёт XMP профиль. Так что сначала я его и активировал:

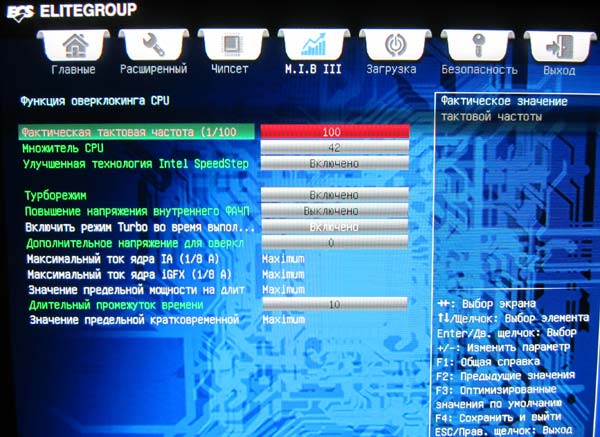

А теперь можно разогнать процессор. Всё крайне просто, достаточно выставить множитель CPU на 42 (на 43 и выше лучше не лезть без поднятия напряжения на процессоре), а всё остальное не трогать. Итоговая частота будет почти (об этом - позже) 4200МГц (42х100). Этого более чем достаточно для большинства задач, в том числе и игровых.

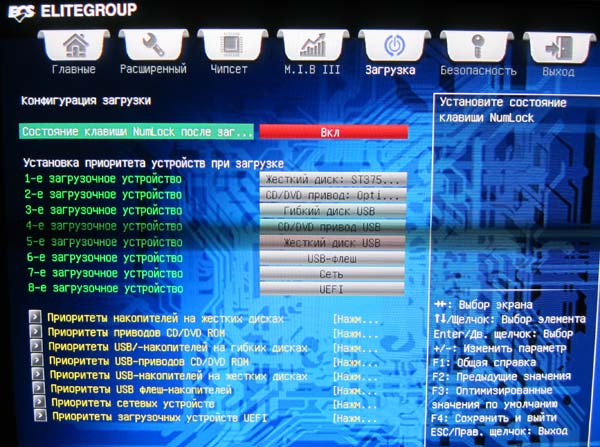

Следующая закладка в UEFI BIOS позволяет управлять очерёдностью загрузки ПК. Если накопителей несколько (не мой случай в данной ситуации), то есть смысл поставить первым тот, на котором установлена ОС.

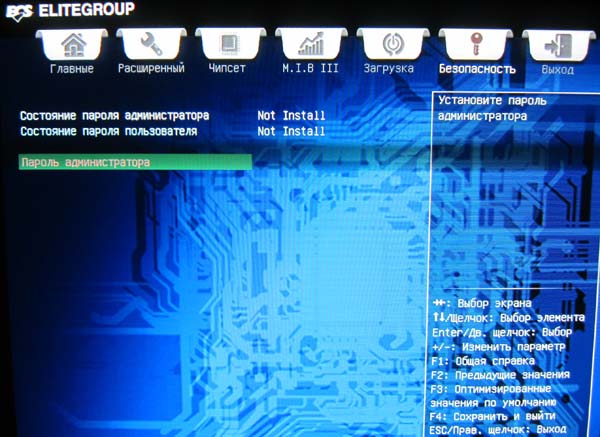

Вкладка "Безопасность" предлагает ввести пароль, без которого в BIOS доступ будет закрыт:
Надписи "Not install" не переведены. Да и писать, наверное, нужно было "Not Installed", хотя я могу ошибаться.

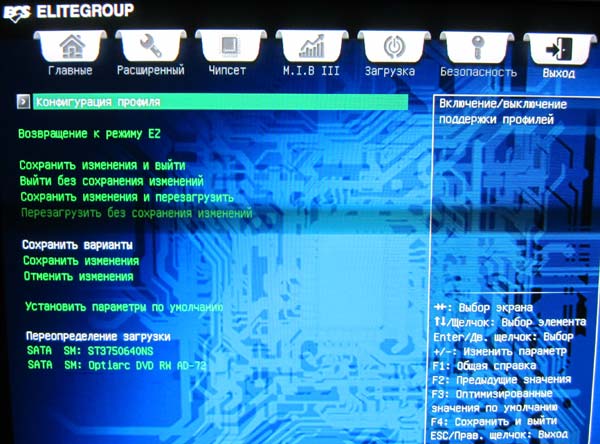

Последняя вкладка, имеющая забавное название "Выход", даёт возможность сохранить сделанные изменения в настройках системы, или же аннулировать их. Есть и другие опции, названия которых говорят сами за себя:

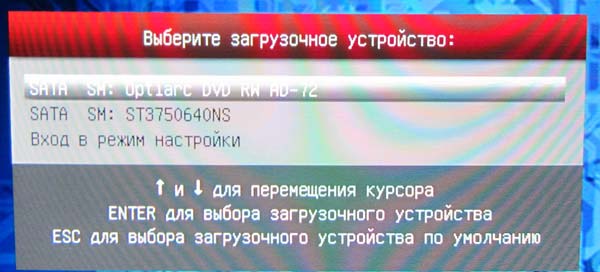

Кстати, если при старте ПК нажать не Delete, а F7, то появится меню, предлагающее указать с какого накопителя/оптического привода должен грузиться ПК, вне зависимости от выставленных параметров в BIOS:
Из этого же меню можно зайти в UEFI BIOS, в расширенный режим.
Итак, с BIOS покончено, компьютер собран, всё работает, как положено - что делать дальше? Тут всё просто, ECS снабдила изделие DVD с удобным интерфейсом загрузчика, с помощью которого не будет сложным делом установить все необходимые для работы системы драйверы, в том числе - чипсетные, аудио и сетевые.

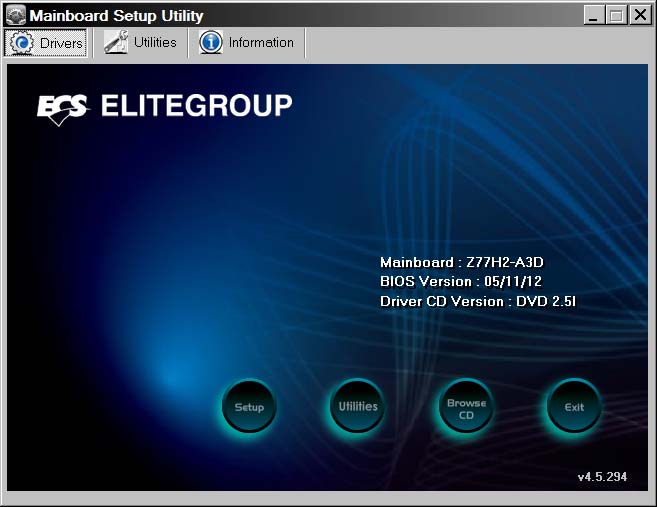

Вот как выглядит главное меню диска. Всё, что нам тут интересно - это вкладка "Drivers", а в ней кнопка "Setup":
Нет, конечно можно полазить по диску, установить бесплатный (или пробный) софт, но сейчас речь не о том - нам нужно сделать ПК на базе ECS Z77H2-A3D полностью работоспособным.

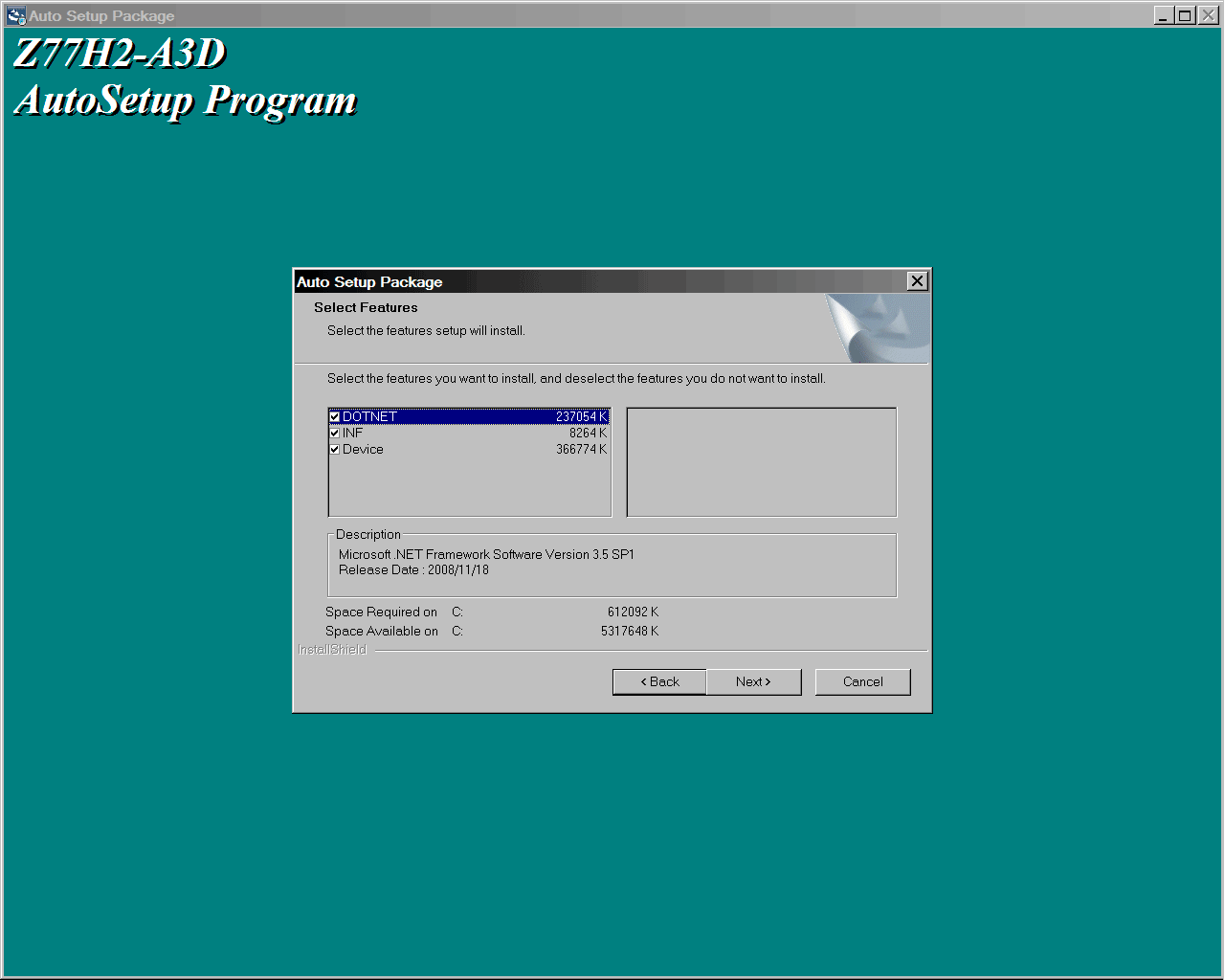

Запустив Setup, запустится программа автоматической установки драйверов, да необходимого софта от Microsoft:
Вес драйверов всё меньше меня радует, уважаемые читатели - 600+МБ, не айс. Эх... помню славное время, когда драйверы не занимали и одной десятой объёма обычного компакт-диска...
В процессе установки компьютер будет несколько раз перезагружаться, иногда нужно будет нажать "ОК" или "Далее", всё довольно тривиально и должно пройти как по маслу. Не обойдётся и без такого добра, могущего напугать неискушённых юзеров, не владеющих английским языком:

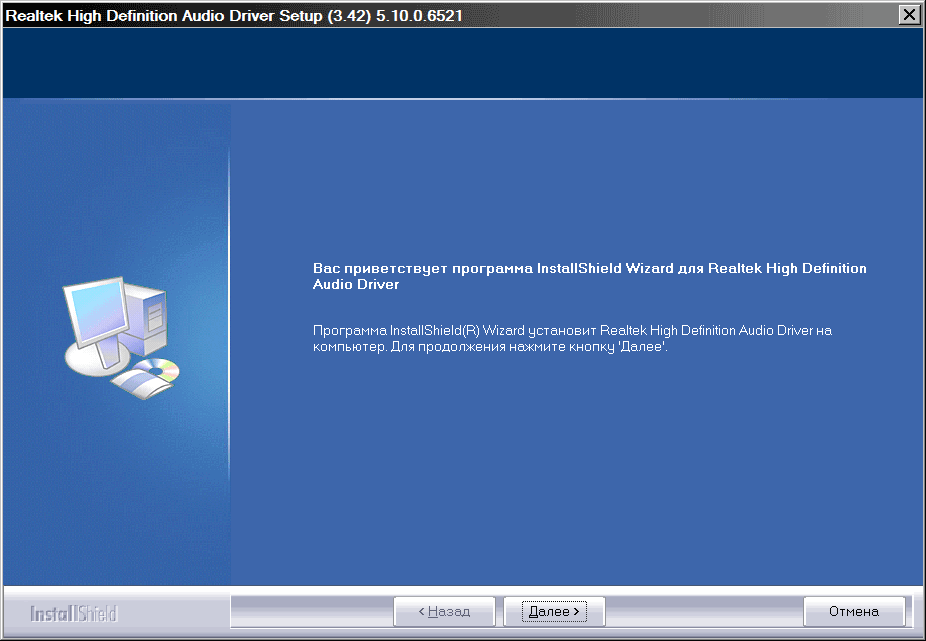

В последнюю очередь будет установлен аудио-драйвер, который я лично советую обновить сразу же до актуальной версии (т.е. придётся его скачать с сайта Realtek). Скриншот начала установки драйвера:
Когда всё будет установлено и в последний раз перезагружено (в Windows XP перезагружаться придётся чаще, чем в Vista/7) ПК будет готов к работе.
Выводы
В целом, мне понравилась системная плата ECS Z77H2-A3D - она компактна для ATX форм-фактора, предоставляет некоторые (вполне достаточные, на мой взгляд) возможности для разгона процессора, осуществляемого из вполне дружелюбного UEFI BIOS. Есть у неё и недостатки, куда уж без них - кому-то может показаться недостаточным количество тех или иных портов/слотов, но я бы посоветовал помнить о ценовой нише продукта (~3400-3800 рублей по данным Яндекс.Маркет на сегодняшнее число), да о его уровне (самый что ни на есть мэйнстрим).
Из-за бюджетности изделия на плате отсутствуют кнопки включения/выключения, сброса и самое главное - очистки CMOS. Я вчера долго парился с перемычками, прежде чем мне удалось обнулить CMOS - удовольствие не из приятных, учитывая то, что пришлось заниматься этим внутри системного блока, а не на открытом стенде.
Ещё один косяк платы, на этот раз уже реальный, а не придирка - выставление некорректной частоты процессору в разгоне. Вот скриншот из CPU-Z процессора Core i5-2500K в простое:

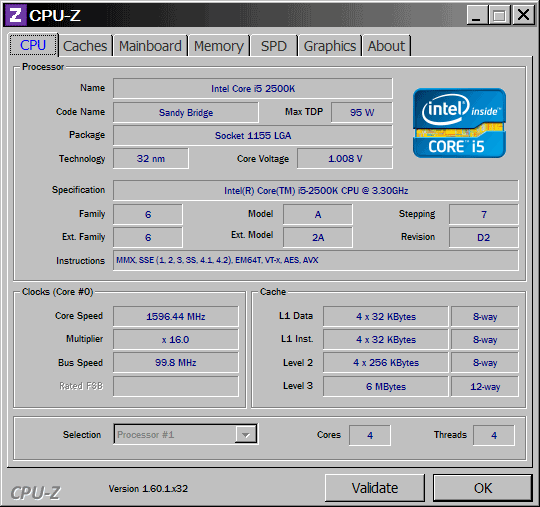

Обратите внимание, что из-за того, что шина работает на 99.8МГц, а не 100МГц, итоговая частота процессора равна 1596.44МГц, а не 1600 как должна.
Тоже самое и в нагрузке:
Должно быть 4200МГц, а имеем 4191.19МГц. Также, напряжения, показываемые и настраиваемые в BIOS имеют мало общего с реальным положением дел. Тоже самое отметили коллеги с TPU, когда тестировали более дорогой продукт ECS на базе Z77 - материнскую плату Z77H2-AX.

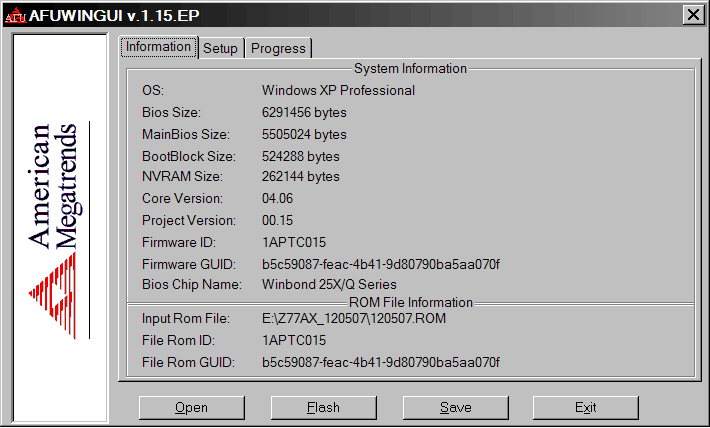

Такие косяки можно списать на старый BIOS, но мне прислали изделие с самой последней версией прошивки, от середины мая:
С другой стороны, если ровные числа не являются больной темой, к плате в режиме автоматического разгона, нет претензий - процессор (ровно как и память) с указанными в материале настройками работает стабильно и под Prime95 и под LinX. Т.е. человек может тупо выставить всё как на моих фото и получить разгон аналогичного процессора до 4.2ГГц без проблем.
Небольшой минус UEFI BIOS - он сильно заторможен по сравнению с аналогами от конкурентов, управлять им мышью не особо удобно, зато с клавиатуры всё очень быстро и потому лучше пользоваться ей для различных манипуляций с настройками.
Я решил, взвесив все "за" и "против", что плата вполне достойна оценки "4 из 5":
Благодарю компании ECS и GlobalPR и лично Марию Сторожеву за предоставленное для написания материала устройство
