Предлагаю почитать мой пересказ материала с techPowerUP, в котором рассказывается о GeForce GTX 770 производства ASUS.
Как это принято в материалах с tPU, обзор начинается со сводной таблички с характеристиками тестируемой видеокарты и некоторых других решений:
| GeForce GTX 570 | GeForce GTX 660 Ti | GeForce GTX 670 | Radeon HD 7970 | GeForce GTX 770 | ASUS GeForce GTX 770 DirectCU II OC | HD 7970 GHz Ed. | GeForce GTX 680 | GeForce GTX 780 | GeForce GTX Titan | |
|---|---|---|---|---|---|---|---|---|---|---|
| Потоковые процессоры | 480 | 1344 | 1344 | 2048 | 1536 | 1536 | 2048 | 1536 | 2304 | 2688 |
| ROPы | 40 | 24 | 32 | 32 | 32 | 32 | 32 | 32 | 48 | 48 |
| Графическое ядро | GF110 | GK104 | GK104 | Tahiti | GK104 | GK104 | Tahiti | GK104 | GK110 | GK110 |
| Количество транзисторов | 3000M | 3500M | 3500M | 4310M | 3500M | 3500M | 4310M | 3500M | 7100M | 7100M |
| Объём буфера | 1280 МБ | 2048 МБ | 2048 МБ | 3072 МБ | 2048 МБ | 2048 МБ | 3072 МБ | 2048 МБ | 3072 МБ | 6144 МБ |
| Разрядность шины | 320-бит | 192-бит | 256-бит | 384-бит | 256-бит | 256-бит | 384-бит | 256-бит | 384-бит | 384-бит |
| Частота ядра | 732 МГц | 915 МГц+ | 915 МГц+ | 925 МГц | 1046 МГц+ | 1059 МГц+ | 1050 МГц | 1006 МГц+ | 863 МГц+ | 837 МГц+ |
| Частота памяти | 950 МГц | 1502 МГц | 1502 МГц | 1375 МГц | 1753 МГц | 1753 МГц | 1500 МГц | 1502 МГц | 1502 МГц | 1502 МГц |
| Стоимость | $250 | $280 | $370 | $380 | $400 | $420 | $450 | $430 | $650 | $1020 |
В данном материале мы узнаем, стоит ли переплата в $20 кулера DirectCU II, небольшого заводского разгона и усиленного до 10 фаз питания VRM.
Давайте посмотрим на упаковку видеокарты:
У ASUS в оформлении изделия по сравнению с серией карт 600, увы, ничего нового, так что лучше поглядим на комплект поставки видеокарты GeForce GTX 770 DirectCU II OC:
Помимо видеокарты покупатель получит:
- Диск с драйверами и софтом + документацию
- Кабель питания PCI-Express
Не самый богатый комплект поставки, я бы даже назвал его минимальным - нет даже переходника с DVI на D-Sub/VGA, молчу уж про купоны на игры и прочие плюшки.

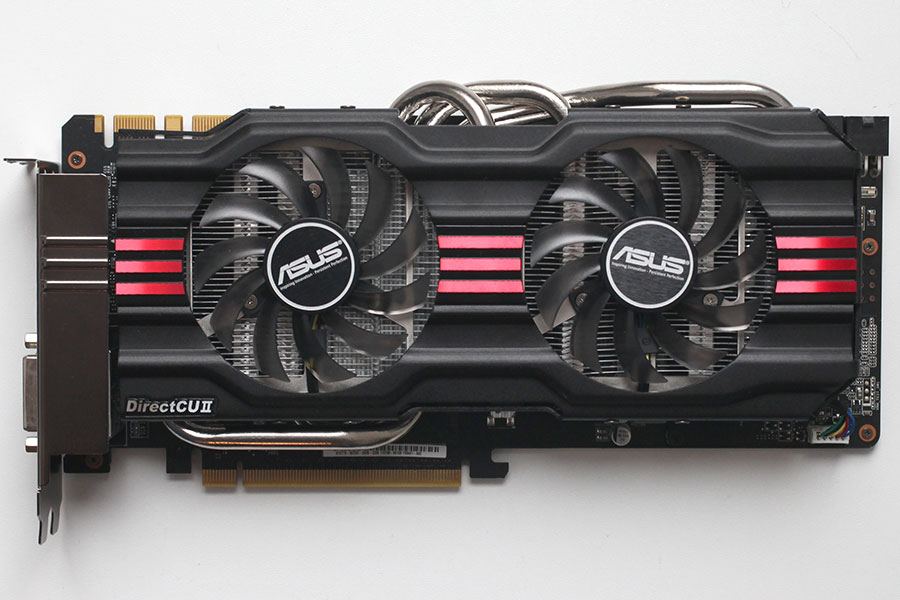

Теперь давайте поглядим на графический адаптер вблизи:

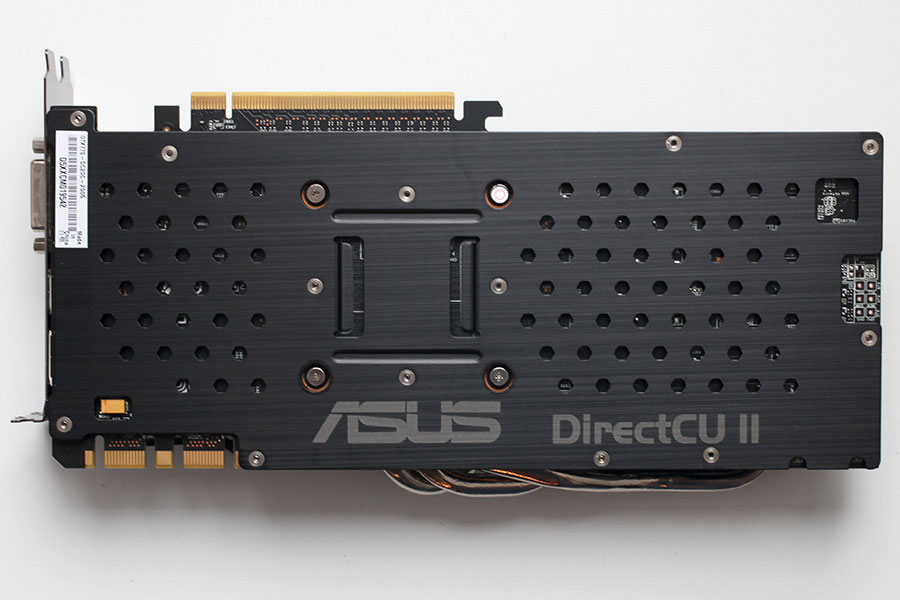

Хорошо известный нам кулер DirectCU II снова в деле. Приятной неожиданностью служит наличие у карты бэкплейта, который предотвращает деформацию печатной платы и следующее за ней повреждение видеокарты.

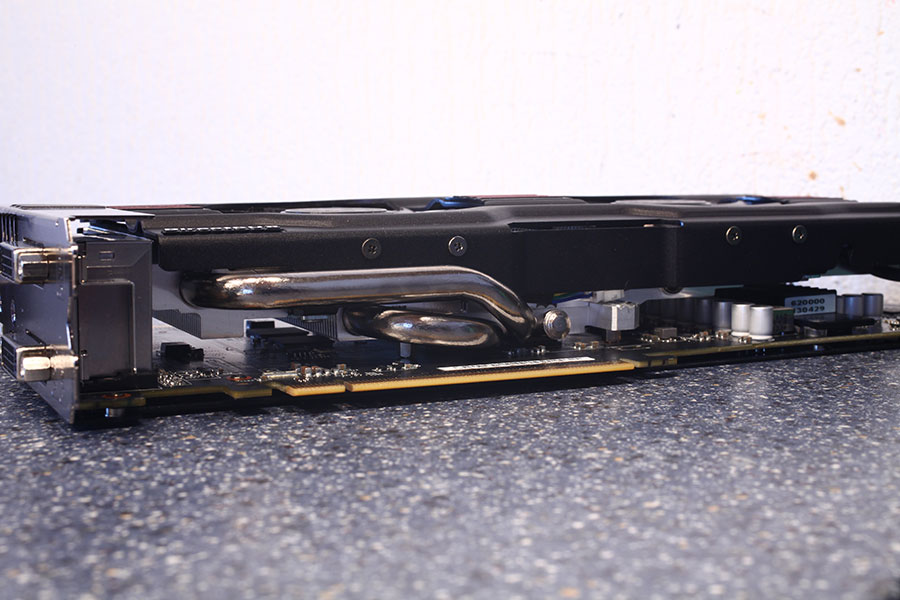

Видеокарта GeForce GTX 770 от ASUS занимает два слота в системном блоке ПК.

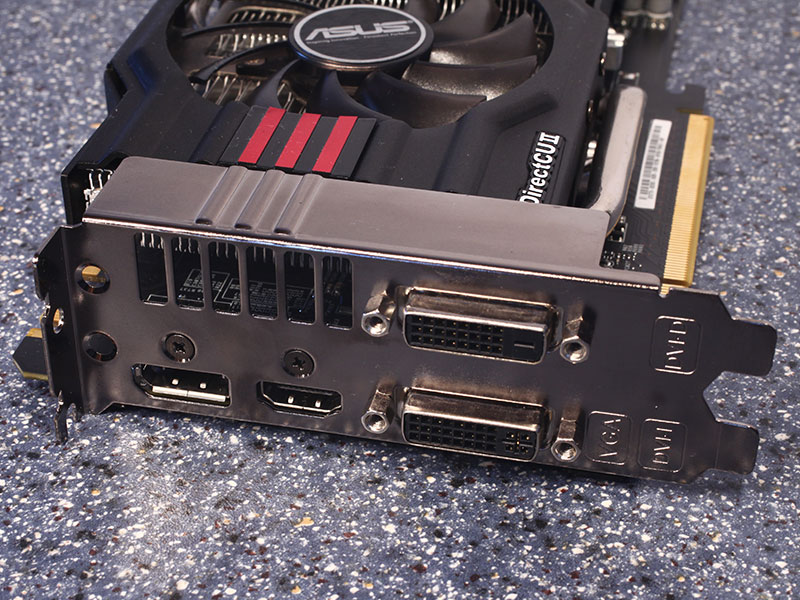

Видеовыходы у ASUS GeForce GTX 770 DirectCU II OC имеются следующие: два DVI, один HDMI 1.4a и один DisplayPort. К одной такой видеокарте можно подключить три монитора одновременно.
У GTX 770 два коннектора SLI, это значит что при желании можно будет объединить в тандем до четырёх таких видеокарт.
На фото изображена печатная плата GeForce GTX 770 от ASUS, вид спереди и сзади.
Вот какой кулер используется на творении именитого тайваньского вендора:
В радиаторе изделия три теплотрубки, имеющие прямой контакт с GPU.
Вот этот маленький металлический радиатор чёрного цвета охлаждает VRM.

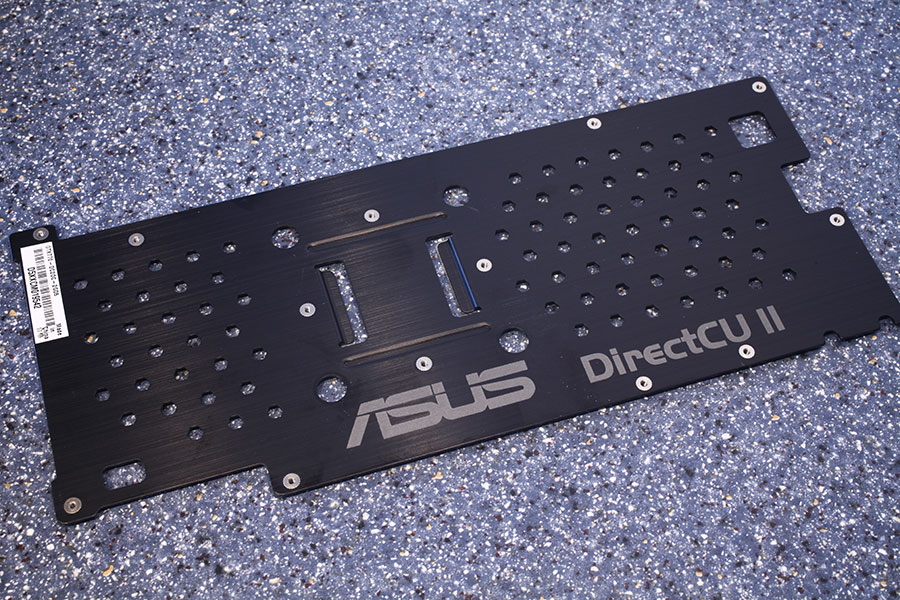

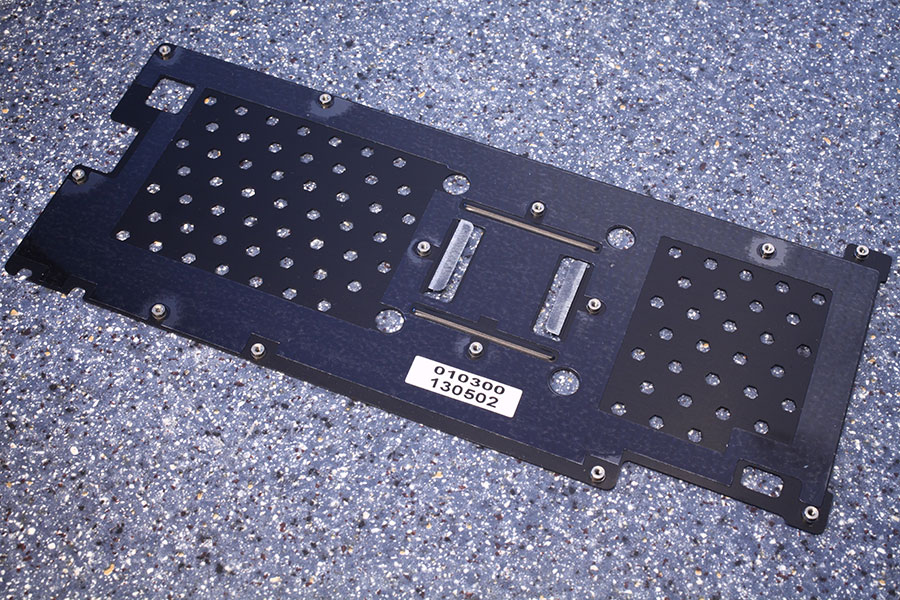

Про бэкплейт я уже писал, но наше внимание обращают на то, что он также придаёт карточке ASUS особенно привлекательный вид.

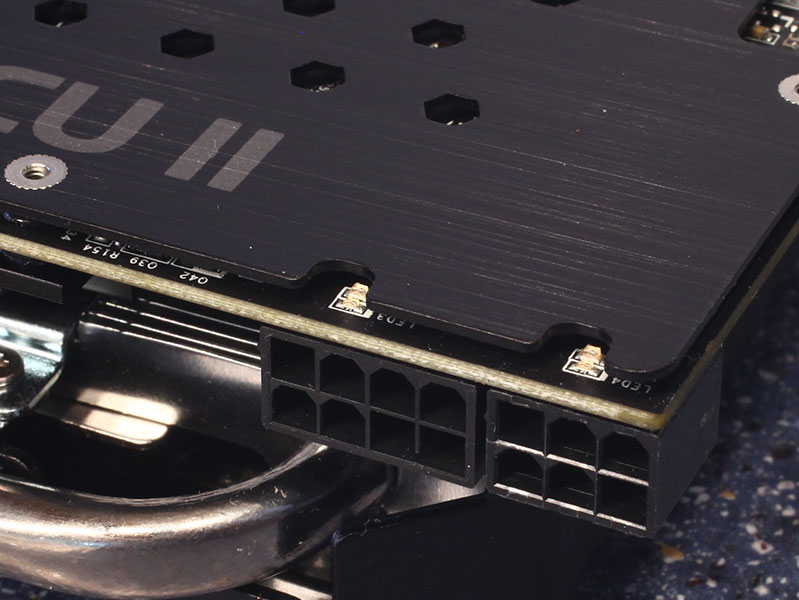

Питание продукта ASUS осуществляется через связку из 6+8-пиновых коннекторов БП:
Теоретически, карточка может отъедать до 300 ватт электроэнергии. Отмечу, что эталонной GTX 680 хватает двух 6-пиновых коннекторов для удовлетворения всех её нужд.

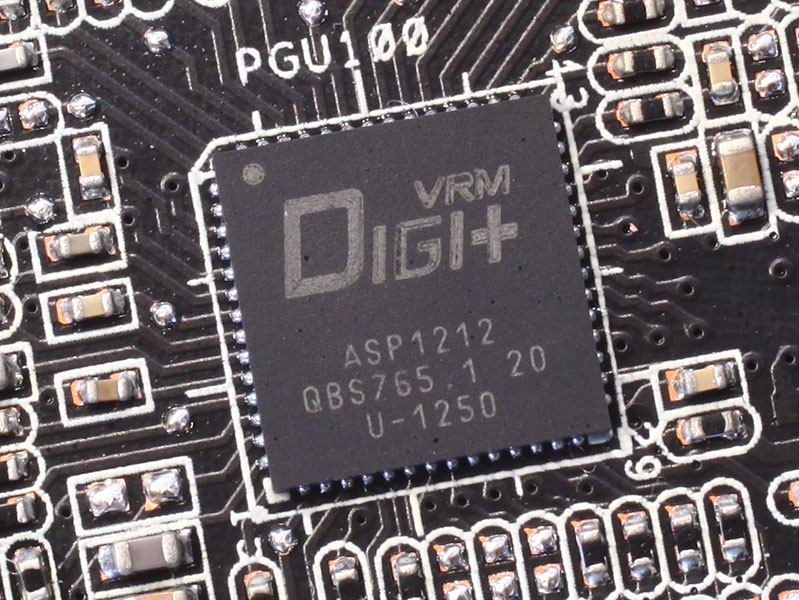

ASUS решила использовать свой контроллер напряжения, а не OnSemi NCP4206, как на референсе. Неизвестно, что это изделие может делать, ревьювер предполагает, что изготовлен контроллер uPI, а ASUS лишь перемаркировала его (водится за ней такая привычка).
На фото выше показаны точки замеров напряжений карты.
А вот фото чипа памяти:
В данном продукте используется память K4G20325FD-FC28 от Samsung, работать она может на 7000МГц (эффективных). Наше внимание обращают на то, что это первый случай использования столь быстрой памяти в видеокарте (речь о GTX 770 в общем).
Перед нами графическое ядро GK104, сделанное по нормам 28нм. тех.процесса на мощностях TSMC (Тайвань). Количество транзисторов - 3.54 миллиарда.
